HSW−...−AP/A S
Festo HSW−...−AP/AS 0812b Español
71
Por favor, observar
S Observe que es necesario usar dos
columnas para una fijación estable del
HSW−16.
S Coloque el HSW de forma que sean
siempre accesibles las piezas operatiĆ
vas.
S Primero, asegúrese de lo siguiente:
ć montaje sin tensiones.
ć espacio suficiente para conectar los
cables y tubos de alimentación.
S Apriete por un igual los tornillos de
fijación.
Fijación de la carga
Por favor, observar
S Tenga en cuenta que la carga admisible
se reduce por la masa de los componenĆ
tes adicionales (p.ej. kits de adaptaĆ
ción).
Montaje de los componentes añadidos:
S Use el kit adaptador HAPG−69...72 con:
ć Adaptador universal para el tamaño
correspondiente de HSW (B)
ć Dos canales para el guía tubos (A) y el
agujero para la abrazadera del
cableĂ(C).
La distribución de taladros estándar del
adaptador universal (D) forma el interface
para los productos Festo seleccionados,
p.ej. pinzas.

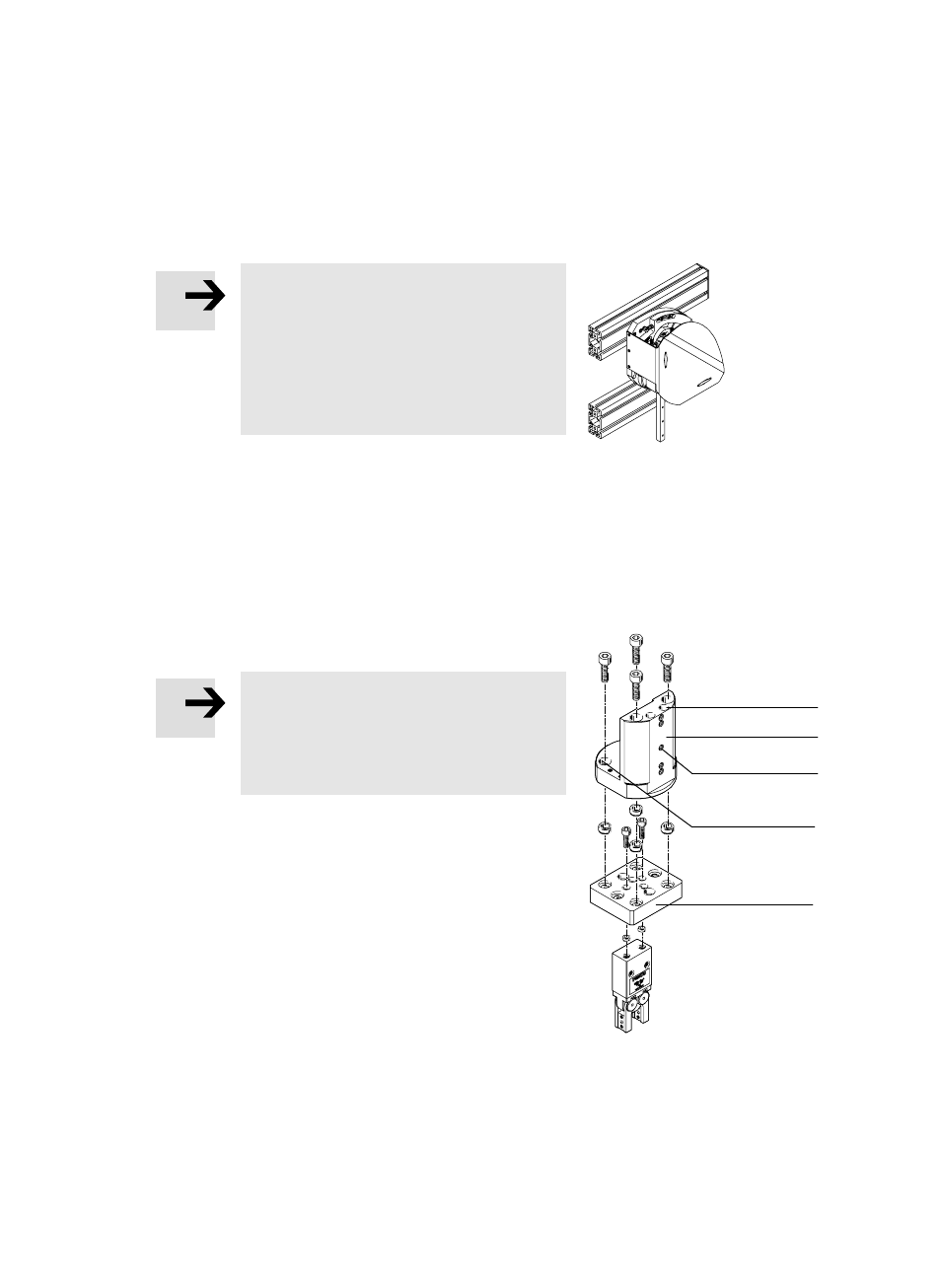

Fig. 9
Fig. 10
(A)
(B)
(C)
(D)
(E)
