HSW−...−AP/A S
Festo HSW−...−AP/AS 0812b Deutsch
11
Hinweis
S Beachten Sie, dass zur stabilen
Befestigung des HSW−16 zwei
Profilsäulen erforderlich sind.
S Platzieren Sie das HSW so, dass Sie
stets die Bedienteile erreichen können.
S Achten Sie auf:
ć einen verzugsfreien Einbau.
ć genügend Freiraum zum Anschließen
der Versorgungsleitungen und −schläuche.
S Drehen Sie die Befestigungsschrauben
gleichmäßig fest.
Einbau der Nutzlast
Hinweis
S Berücksichtigen Sie, dass sich die
zulässige Nutzlast um die Masse von
Anbaukomponenten (z. B. AdapterĆ
bausätze) reduziert.
Zur Montage von Anbaukomponenten:
S Verwenden Sie den Adapterbausatz
HAPG−69...72 mit:
ć Universaladapter für die jeweilige
Baugröße des HSW (B).
ć Zwei Kanälen zur Schlauchführung (A)
und Bohrung für Kabelbinderhalter (C).
Das Standardlochbild des UniversaladapĆ
ters (D) bildet die Schnittstelle zu ausgeĆ
wählten Produkten von Festo wie z. B.
Greifer.
S Prüfen Sie die Notwendigkeit von zusätzlichen Befestigungselementen und
Adapterbausätzen HAPG (E). Eine Übersicht hierzu finden Sie in den
Verkaufsunterlagen zum HSW.

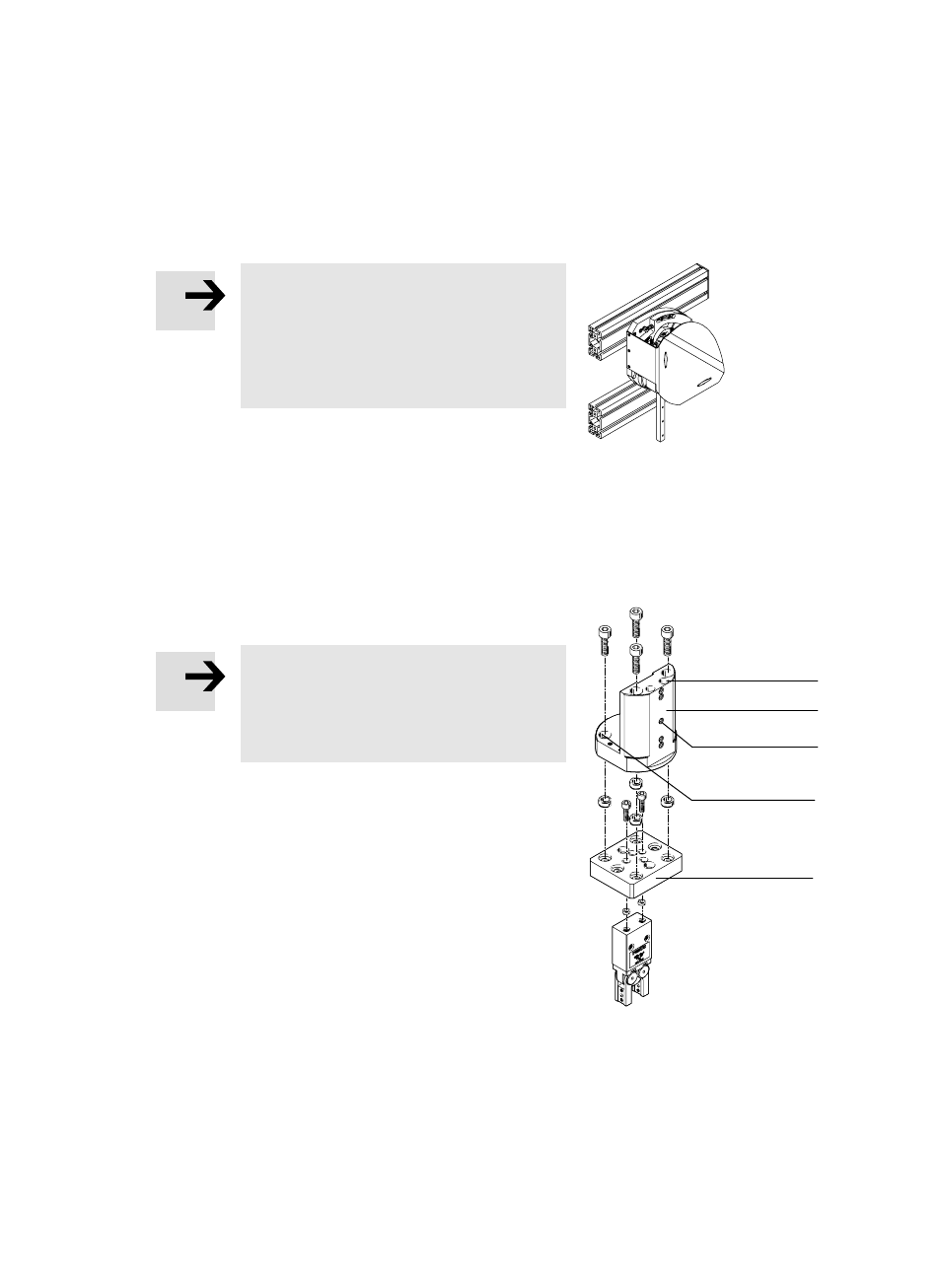

Bild 9
Bild 10
(A)
(B)
(C)
(D)
(E)
