Fixation de l’entraînement Tolérance HSW−10−... HSW−12−... HSW−16−...
(A) Orifices de fixation Ĉ M3 M4 M4
(B) Arbre avec clavette g7 6 mm 8 mm 10 mm
(C) Adaptateur de centrage f8 32 mm 45 mm 50 mm
Fig. 13
Montage ć Réglage statique des positions de fin de course
Pour le réglage approximatif de la position intermédiaire :
Avertissement
Sous pression, des mouvements indésirables des vérins lors de l’opération de
réglage des angles de coulisse peuvent provoquer des blessures et, en cas de
coulisses desserrées, endommager le HSW.
Après le réglage des positions de fin de course :
S S’assurer que les vis de fixation des coulisses sont bien serrées.
On évite ainsi des blessures ou des dégâts matériels.
S Mettre l’entraînement à l’échappement avant de desserrer les vis de fixation
des coulisses.
S Retirer le couvercle de protection du module de manipulation.

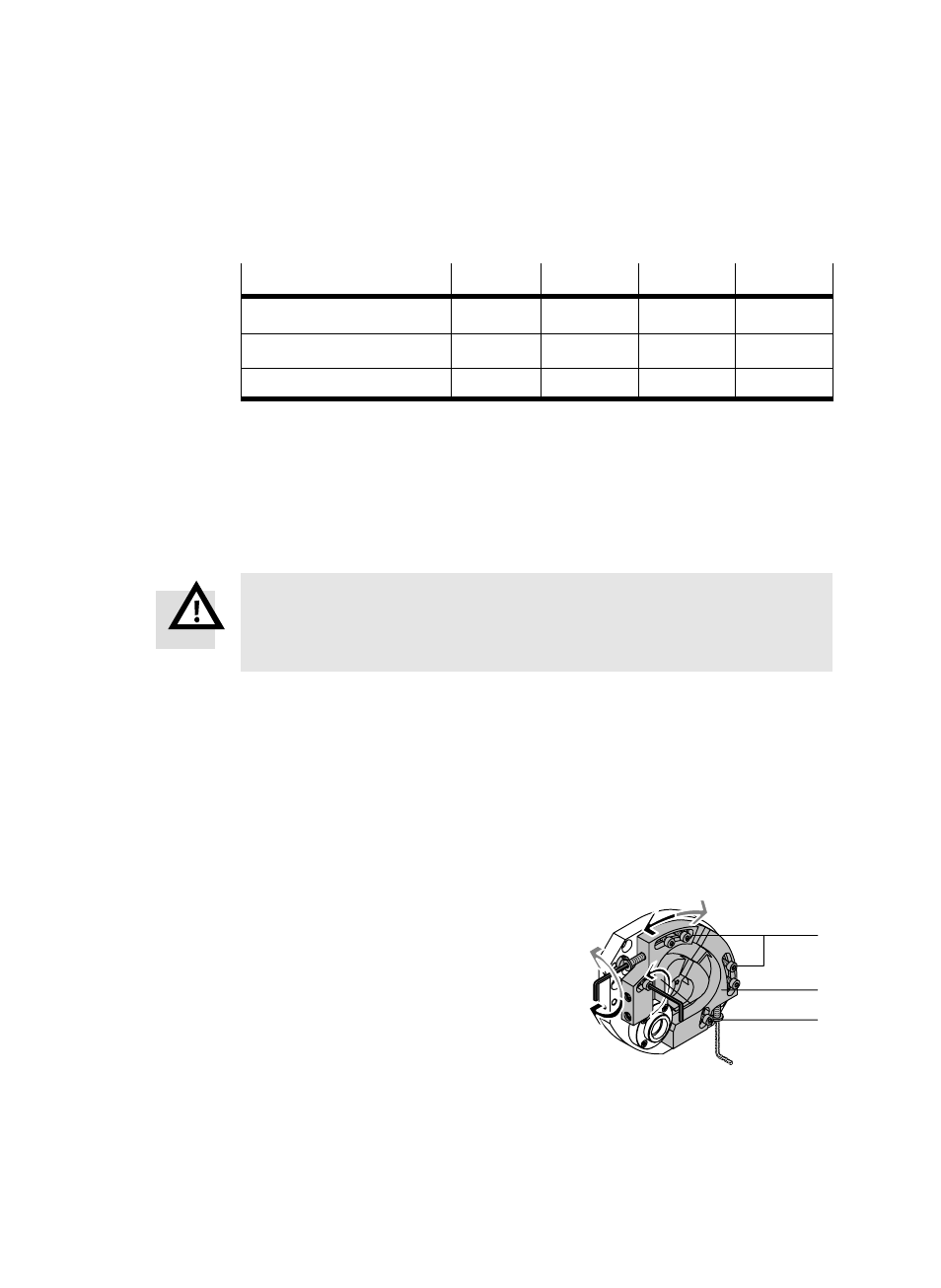

1. Desserrer les vis de fixation (A) des
coulisses droite et gauche 3 jusqu’à ce
que celles−ci puissent être déplacées.
2. Visser les vis de réglage 4 jusqu’à ce que
les coulisses atteignent la position de
prise ou de dépose désirée.
Fig. 14
(A)
3
4
