10 Smontaggio e riparazione
Sostituzione degli elementi di presa elastici:
Nota
Per la sostituzione degli elementi di presa elastici utilizzare esclusivamente
ricambi originali Festo.
1. Scaricare la pressione nell’attuatore.
2. Spostare la guida lineare in posizione
centrale.
3. Smontare l’elemento di presa usato
servendosi di una chiave a brugola.
4. Spostare la guida lineare nella posizione
di finecorsa.
5. Avvitare il nuovo elemento di presa finché
è a contatto con il perno d’arresto
dell’unità di rotazione.
6. Serrare quindi l’elemento di presa ulteriormente di circa 1/2 giro
(precarico 0,5Ămm). In questo modo, la guida non presenta gioco.
Nota
Il precarico indicato per l’elemento di presa elastico è sufficiente a garantire
l’assenza di giochi e pertanto una guida degli spostamenti assolutamente
precisa. Mantenere la pressione di contatto entro valori accettabili, per
impedire l’eccessiva usura della guida lineare e della coulisse.

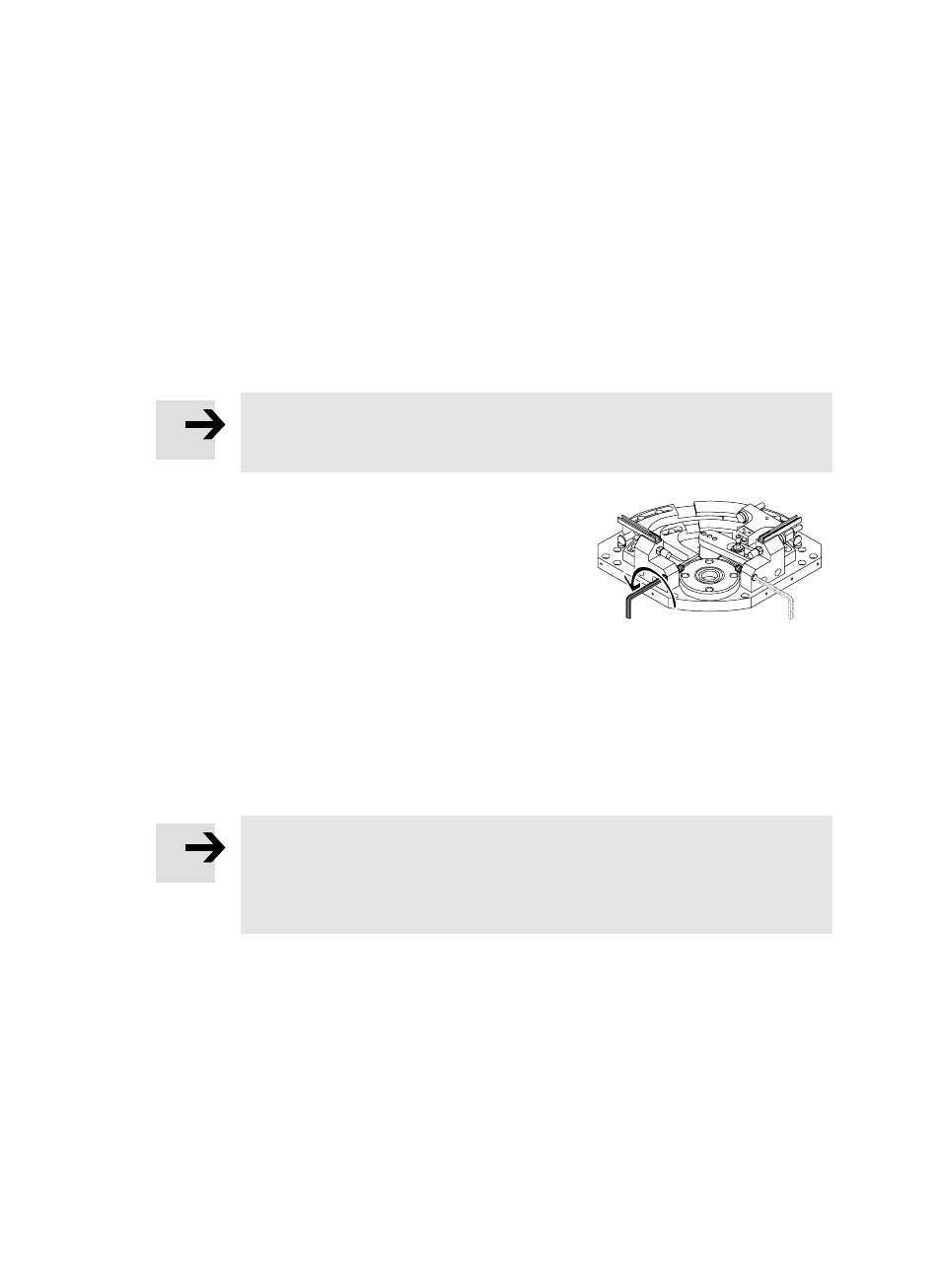

Fig. 29
