HSW−...−AP/A S
Festo HSW−...−AP/AS 0812b Deutsch
13
Befestigung Antrieb
Toleranz
HSW−10−...
HSW−12−...
HSW−16−...
(A) Befestigungsbohrungen
Ĉ
M3
M4
M4
(B) Schaft mit Passfeder
g7
6 mm
8 mm
10 mm
(C) Zentrierpassung
f8
32 mm
45 mm
50 mm
Bild 13
Einbau
Ĉ
statisches Justieren der Endlagen
Zur Grob−Einstellung der Endlagen:
Warnung
Unter Druck können ungewollte Bewegungen der Aktuatorik beim EinstellĆ
vorgang des Kulissenwinkels zu Verletzungen führen und (bei gelösten KulissenĆ
teilen) das HSW beschädigen.
Nach der Einstellung der Endlagen:
S
Stellen Sie sicher, dass die Befestigungsschrauben der Kulissenteile fest
angezogen sind.
Sie vermeiden so Personen− und Sachschäden.
S
Entlüften Sie den Antrieb, bevor Sie die Befestigungsschrauben der KulissenĆ
teile lösen.
S
Entfernen Sie den Schutzdeckel des Handlingmoduls.
1. Lösen Sie die Befestigungsschrauben (A)
des rechten und linken Kulissenteils
3 so
weit, dass sich die Kulissenteile gerade
verschieben lassen.
2. Drehen Sie die Verstellschrauben
4 bis
die Kulissenteile die gewünschte AufĆ
nahme− bzw. Abgabeposition erreicht
haben.

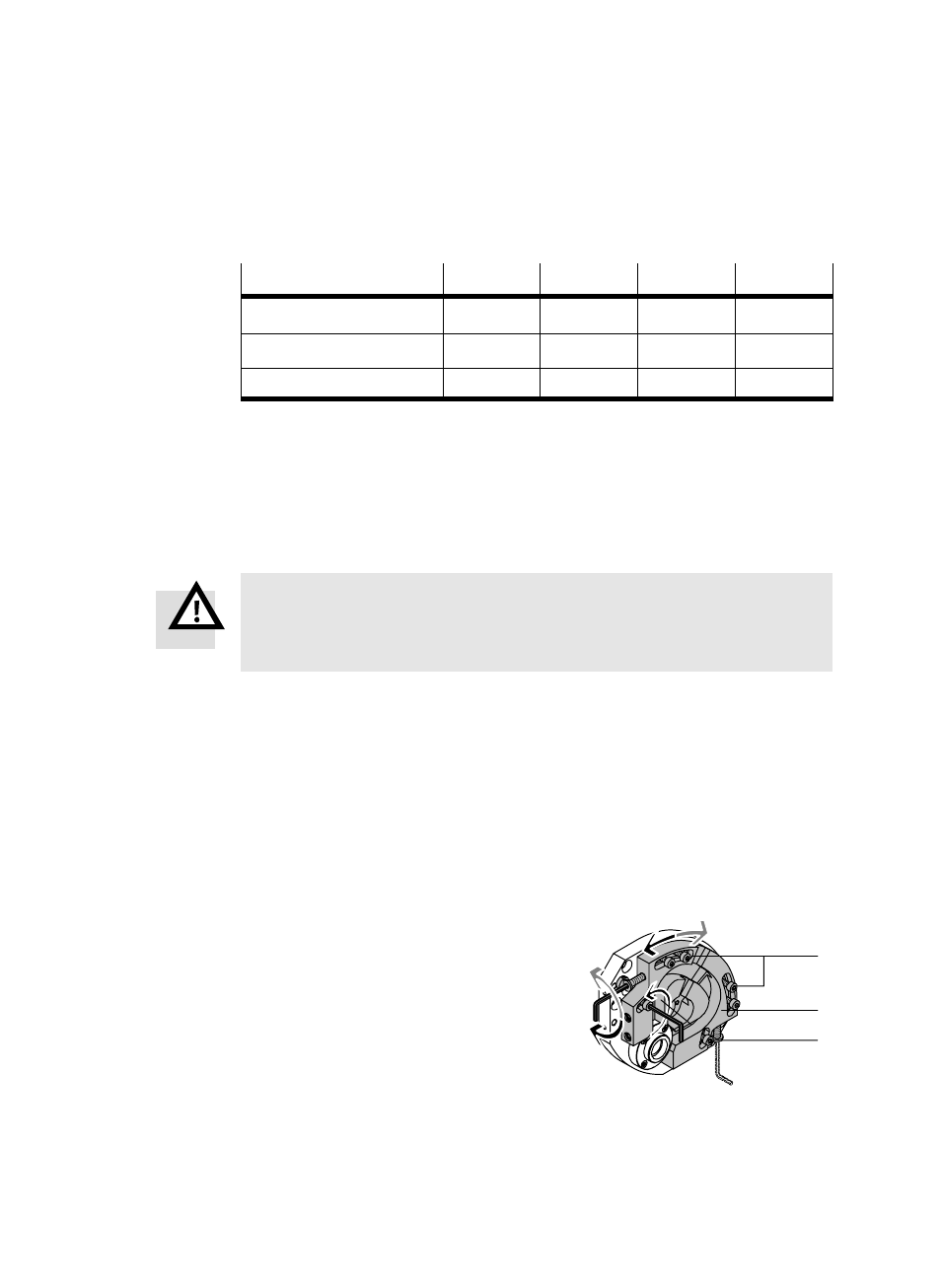

Bild 14
(A)
3
4
