HSW−...−AP/A S
Festo HSW−...−AP/AS 0812b Español
85
10 Desmontaje y reparaciones
Sustitución de los elementos de sujeción por muelle:
Por favor, observar
Utilice sólo piezas originales cuando sustituya los elementos de sujeción por
muelle.
1. Descargue el aire del accionamiento.
2. Desplace la guía lineal a la posición
media.
3. Use una llave Allen para aflojar el
elemento de sujeción.
4. Desplace la guía lineal a la posición final.
5. Atornille el nuevo elemento de sujeción
hasta que toque justo el pasador de tope
de la unidad giratoria.
6. A continuación apriete el elemento de sujeción con otra 1/2 vuelta
(pre−tensión 0,5 mm). El raíl de guía queda entonces libre de juego.
Por favor, observar
La pre−tensión especificada del elemento de sujeción por muelle es suficiente
para un guiado sin juego. Evite desgastes innecesarios en la guía lineal y las
placas colisas debido a una excesiva fuerza de presión.

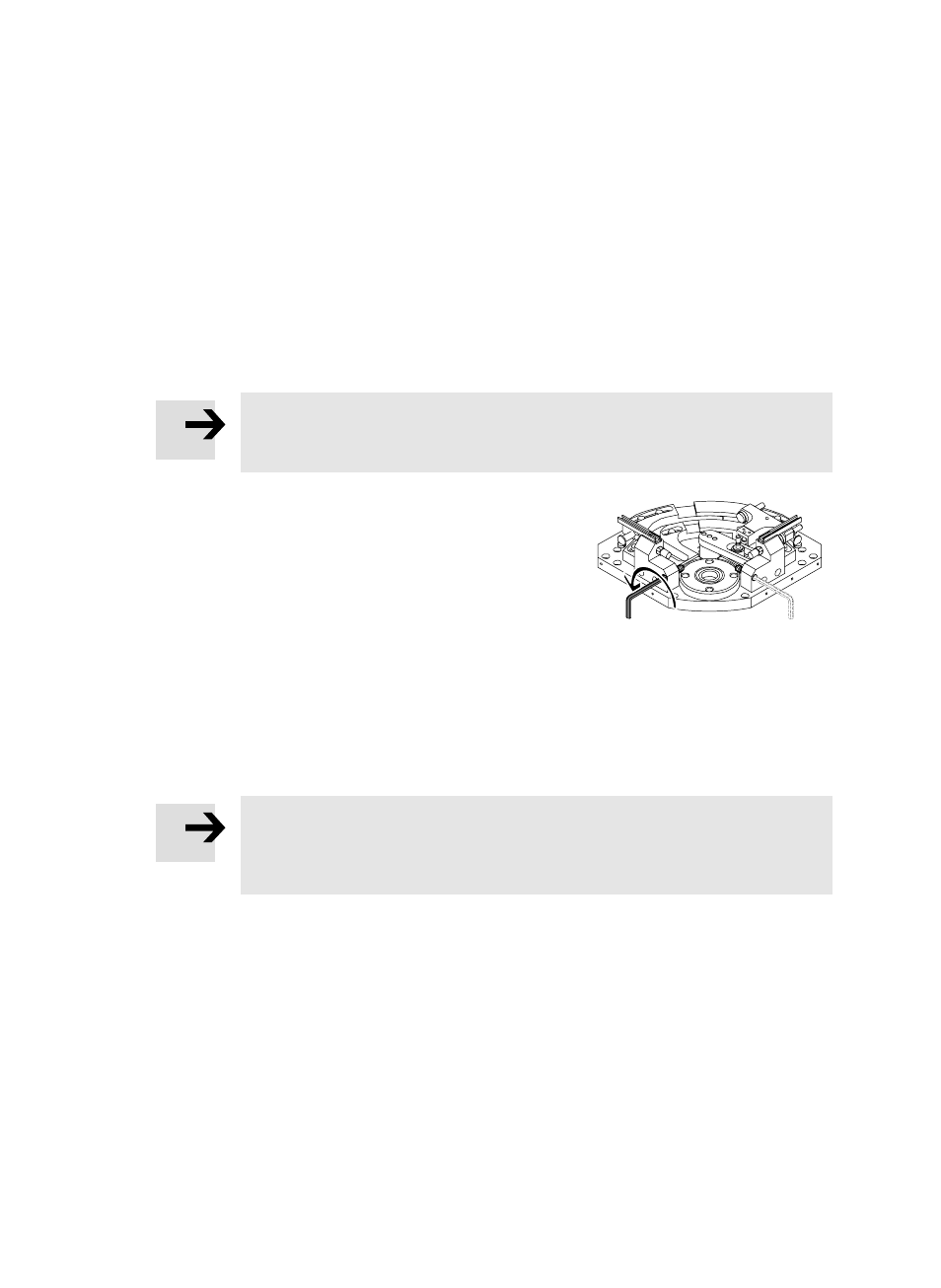

Fig. 29
