Montage mécanique
Le HSW est livré prêt à être monté.
S Le cas échéant, retirer le couvercle de protection avant le montage.
S Après la fixation, vérifier qu’il subsiste suffisamment d’espace pour le
montage des composants existants.
S Monter d’abord les composants et sur le HSW−...−AS l’entraînement externe.
S S’assurer que l’emplacement est en mesure de supporter le poids du HSW.
S Ne monter le HSW que sur une surface plane et rigide.

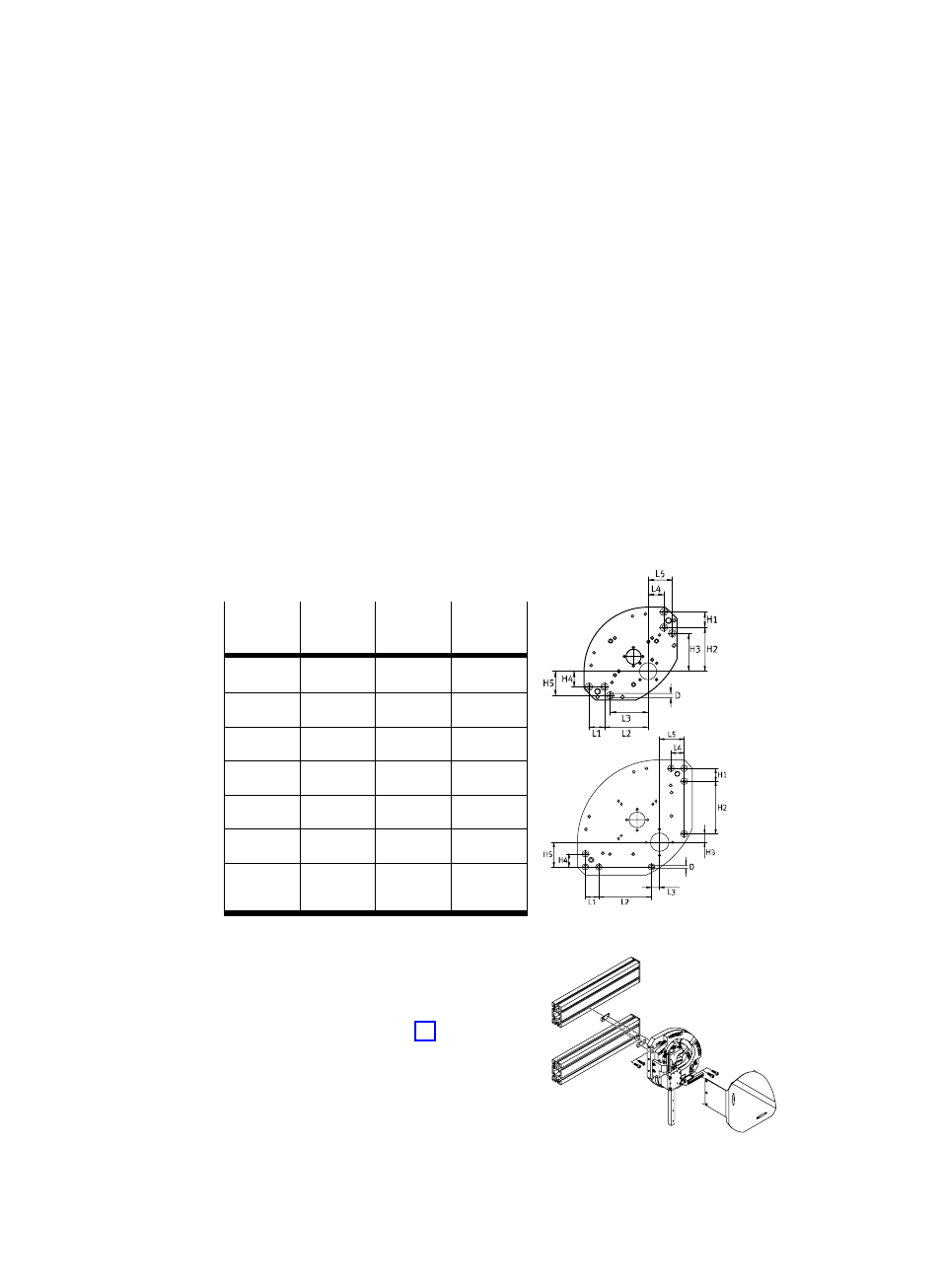

S Choisir un des modes de fixation suivants :
ć Fixation directe par l’intermédiaire des
4 trous traversants et de douilles de
centrage de la plaque de montage.
[mm] HSW−
10−... HSW−
12−... HSW−
16−...
H1 = L1 20 20 20
H2 = L2 56,5 80 100
H3 = L3 49 12,5 12
H4 = L4 20 20 20
H5 = L5 31 37,5 50
Ø D 5,5 5,5 5,5
Nombre
de vis 2 min. 4 min. 4 min.
Fig. 7
ć Fixation sur le panneau arrière de la
plaque de montage avec écrou pour
rainure HMBN−8 sur les colonnes en
profilé HMBS (ExempleĂ: Fig. 8).
Fig. 6
Fig. 8
