HSW−...−AP/A S
Festo HSW−...−AP/AS 0812b Italiano
127
3 Funzionamento e utilizzo
La guida della corsa 3 e la guida lineare 6
determinano l’esecuzione di spostamenti
estremamente precisi in direzione verticale e
orizzontale (assi y e z). Sugli arresti di fineĆ
corsa
9 sono montati gli elementi di presa
elastici 8 che garantiscono un’elevata riproĆ
ducibilità di posizionamento. Nelle posizioni
di finecorsa, gli ammortizzatori idraulici autoĆ
regolanti
1 producono la decelerazione del
carico. Nei finecorsa possono essere inseriti i
sensori di finecorsa di SME/SMT−8 per il rileĆ
vamento delle posizioni. Con la copertura di protezione del cilindro montata, è
possibile controllare la commutazione dei sensori di finecorsa attraverso l’apposita
finestrella.
L’intervallo della corsa viene impostato separatamente per le due posizioni di fineĆ
corsa (posizione di prelievo e deposito) a seconda della posizione di montaggio:
ć mediante le viti di regolazione dell’angolo 4
ć mediante ammortizzatori/paracolpi nel sistema di arresto 1ā.
Il modulo di manipolazione HSW viene impiegato per la movimentazione
automatizzata di pezzi o utensili nel campo della tecnica di manipolazione e di
montaggio.
L’HSW è particolarmente adatto alla movimentazione di pezzi piccoli a velocità
elevata, ad es. per le operazioni di inserimento, spostamento e assemblaggio.
4 Trasporto e stoccaggio
S Tenere conto del peso dell’HSW.
A seconda del tipo, ogni modello in esecuzione base può pesare fino a 5,5 kg.
S Tenere in considerazione i seguenti suggerimenti per lo stoccaggio:
Durata di stoccaggio: < 48 mesi
Temperatura di stoccaggio: +20 °C

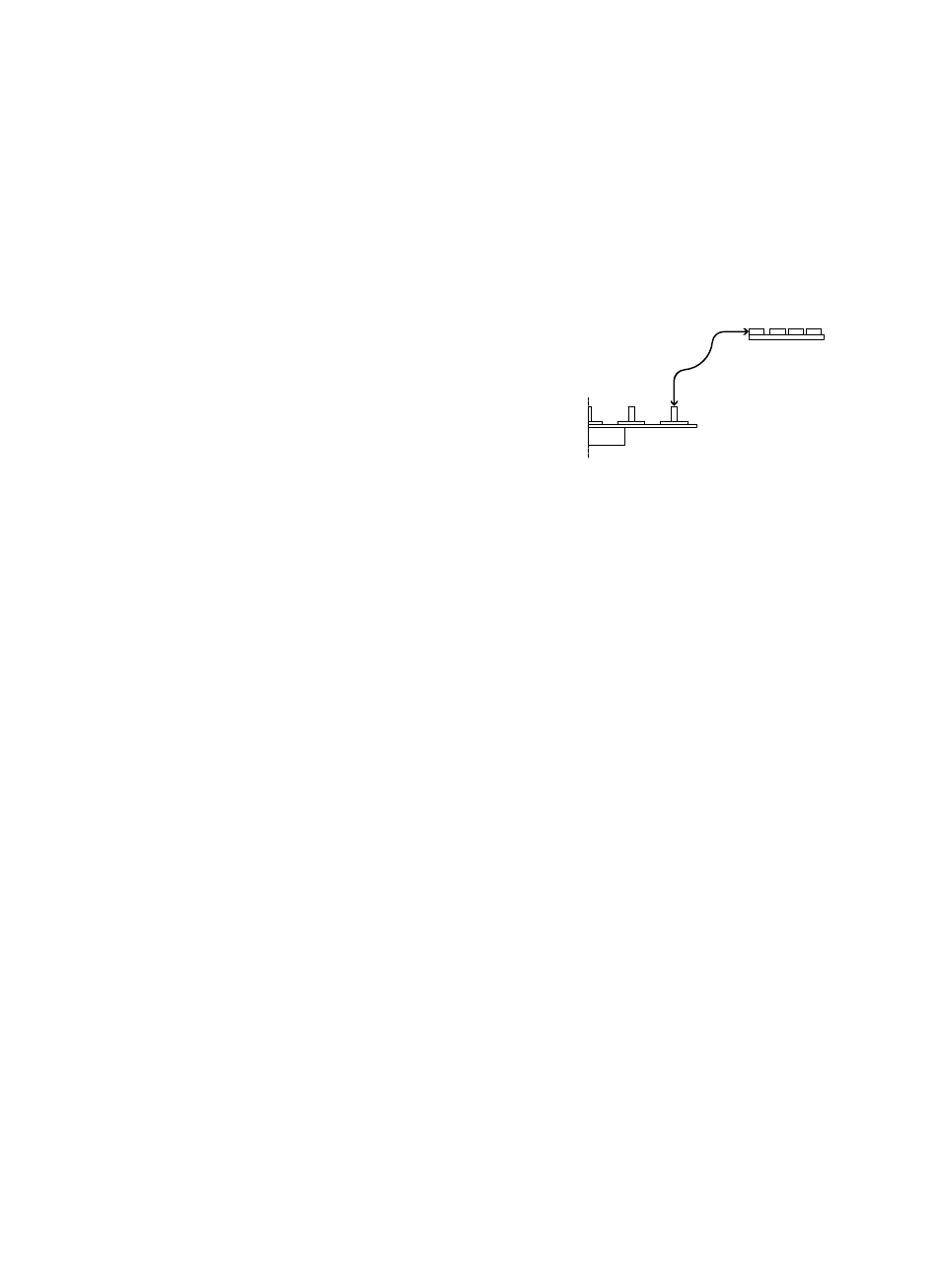

Fig. 4
