HSW−...−AP/A S
Festo HSW−...−AP/AS 0812b Deutsch
26
Zum Austausch der Stoßdämpfer:
1. Entlüften Sie den Antrieb.
2. Nehmen Sie den Schutzdeckel ab.
3. Entfernen Sie den Näherungsschalter und
die Sensorschiene am Stoßdämpferhalter
(nur bei HSW−12/16).
4. Lösen Sie die Kontermutter (A)
(nur bei HSW−10).
5. Drehen Sie den alten Stoßdämpfer (B)
heraus (bei HSW−12/16 mit der
Anschlaghülse; Schlüsselfläche am
Gewinde des Stoßdämpfers vorhanden).
6. Drehen Sie den neuen Stoßdämpfer
wieder hinein (Anziehdrehmoment
siehe Tabelle).
7. Drehen Sie die Kontermutter fest
(nur bei HSW−10; Anziehdrehmoment
siehe Tabelle).
8. Befestigen Sie die Sensorschiene
(nur bei HSW−12/16).
9. Schieben Sie den Näherungsschalter in
die Nut der Sensorschiene.
10. Befestigen Sie den Näherungsschalter in
der Endlagenposition.
11. Befestigen Sie den Schutzdeckel.
Zulässiges AnziehdrehmoĆ
ment HSW−10
(DYSW−4−6−
Y1F) HSW−12
(DYSW−5−8−
Y1F) HSW−16
(DYSW−7−10−
Y1F)
Ĉ Kontermutter (HSW−10)
Ĉ Stoßdämpfer (HSW−12/16) 0,4 Nm 2 Nm 3 Nm
Bild 31
S Sorgen Sie für eine Verwertung des Stoßdämpfers unter Berücksichtigung des
UmweltschutzesĂ(Problemstoff−Verwertung).
Der Stoßdämpfer ist gefüllt mit Hydrauliköl.

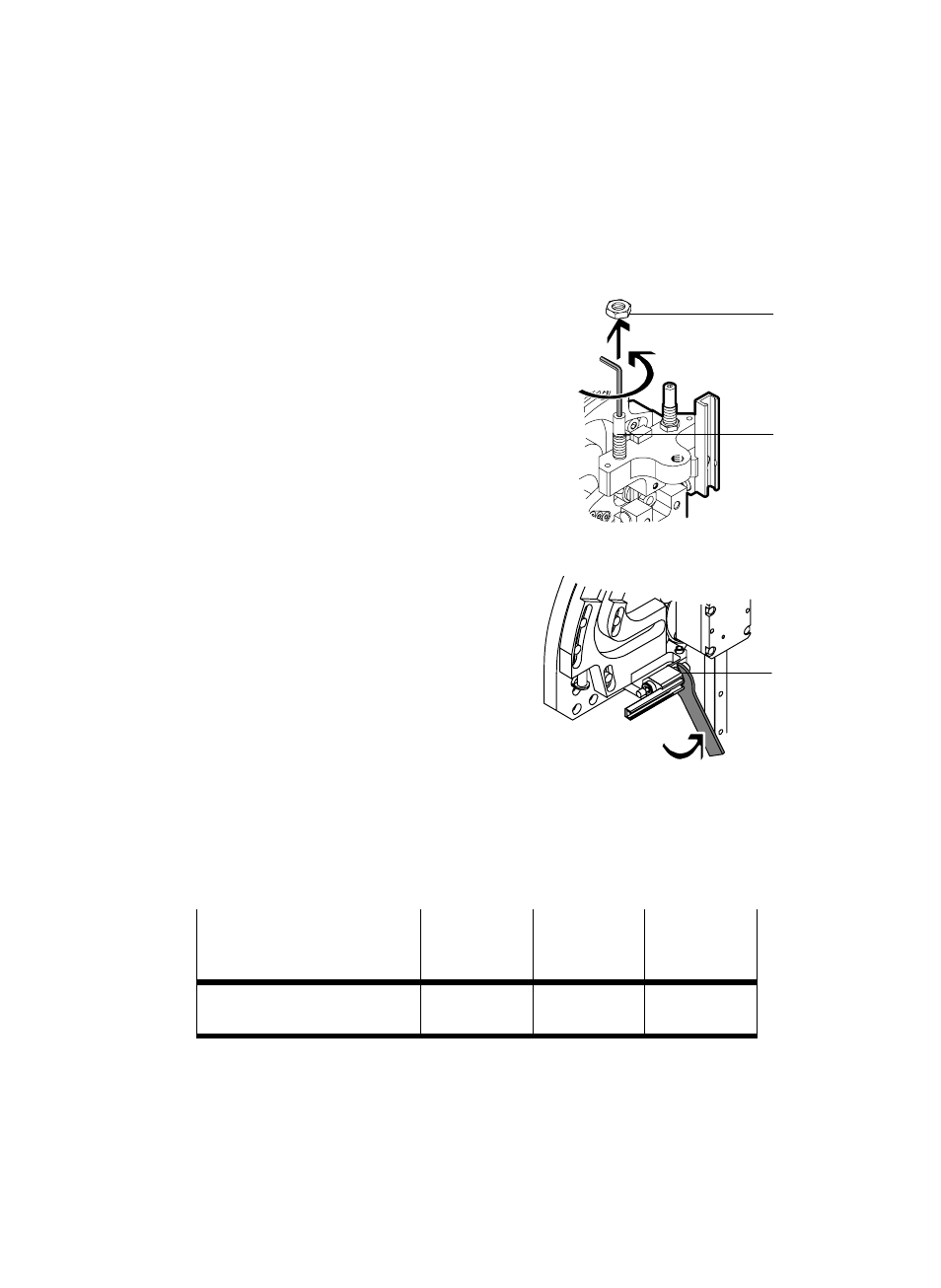

Bild 30
HSW−10
HSW−12/16
(A)
(B)
(B)
