HSW−...−AP/A S
Festo HSW−...−AP/AS 0812b Svenska
176
Byte av stötdämpare:
1. Avlufta drivenheten.
2. Ta bort skyddslocket.
3. Ta bort cylindergivaren och givarskenan
vid stötdämparen (gäller endast
HSW−12/16).
4. Lossa på låsmuttern (A) (gäller endast
HSW−10).
5. Lossa stötdämparen (B) (vid HSW−12/16
med anslagshylsan; nyckelfäste finns på
stötdämparen).
6. Sätt fast den nya stötdämparen
(åtdragningsmoment, se tabell).
7. Sätt fast låsmuttern (gäller endast
HSW−10; åtdragningsmoment, seĂtabell).
8. Sätt fast givarskenan (gäller endast
HSW−12/16).
9. Skjut in cylindergivaren i spåret på
givarskenan.
10. Fäst cylindergivaren i ändläget.
11. Sätt fast skyddslocket.
Tillåtet åtdragningsmoment HSW−10
(DYSW−4−6−
Y1F) HSW−12
(DYSW−5−8−
Y1F) HSW−16
(DYSW−7−10−
Y1F)
Ĉ Låsmutter (HSW−10)
Ĉ Stötdämpare (HSW−12/16) 0,4 Nm 2 Nm 3 Nm
Bild 31
S Se till att stötdämparen återvinns på ett miljöriktigt sätt (konvertering av
riskavfall).
Stötdämparen är fylld med hydraulolja.

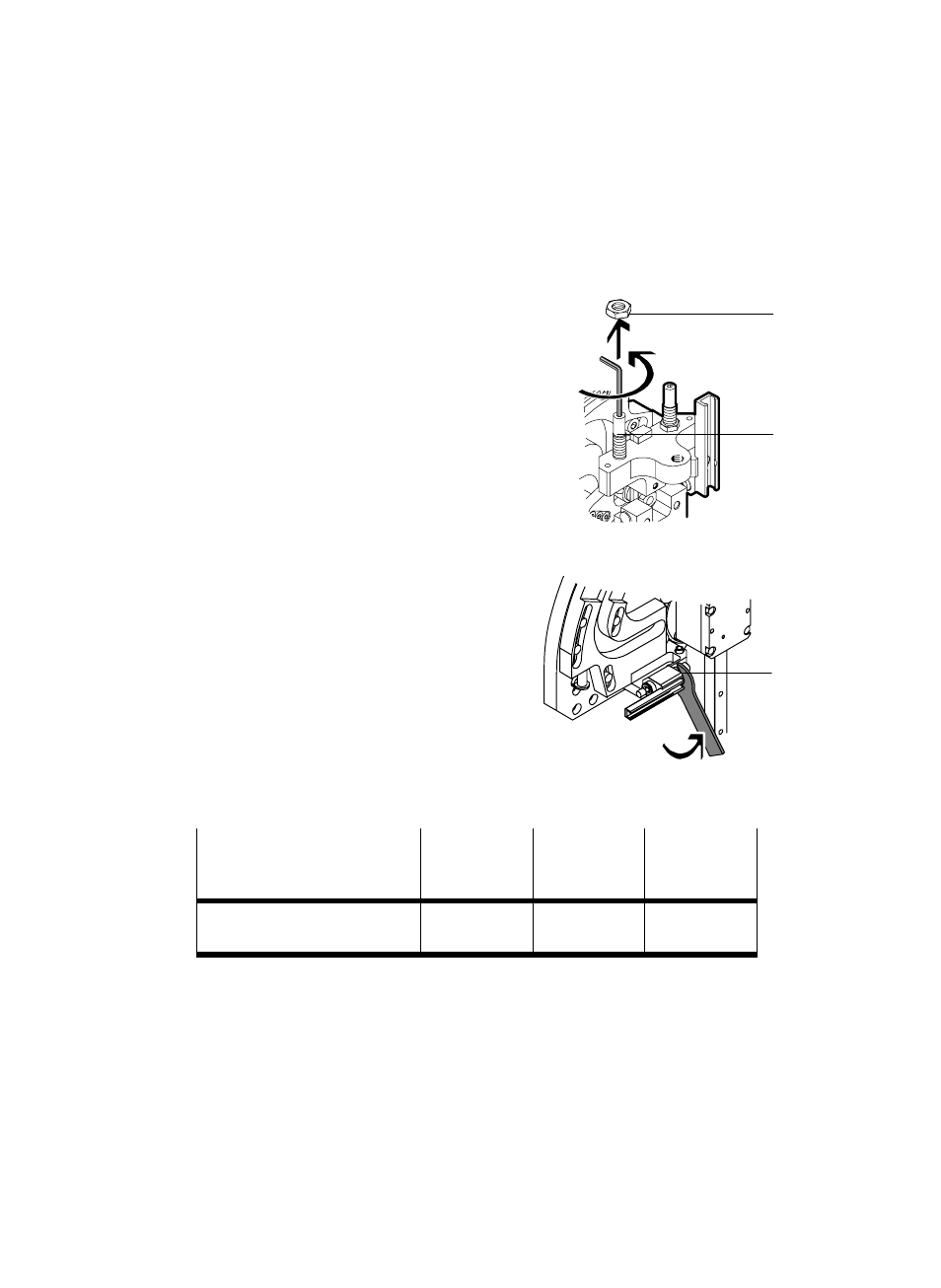

Bild 30
HSW−10
HSW−12/16
(A)
(B)
(B)
