HSW−...−AP/A S
Festo HSW−...−AP/AS 0812b Español
75
S Haga una comprobación manual de lo siguiente tras cada ajuste (sin aplicar
presión al sistema):
ć ¿Se ha alcanzado la posición final deseada?
ć ¿Están las placas colisas alineadas sin desfases?

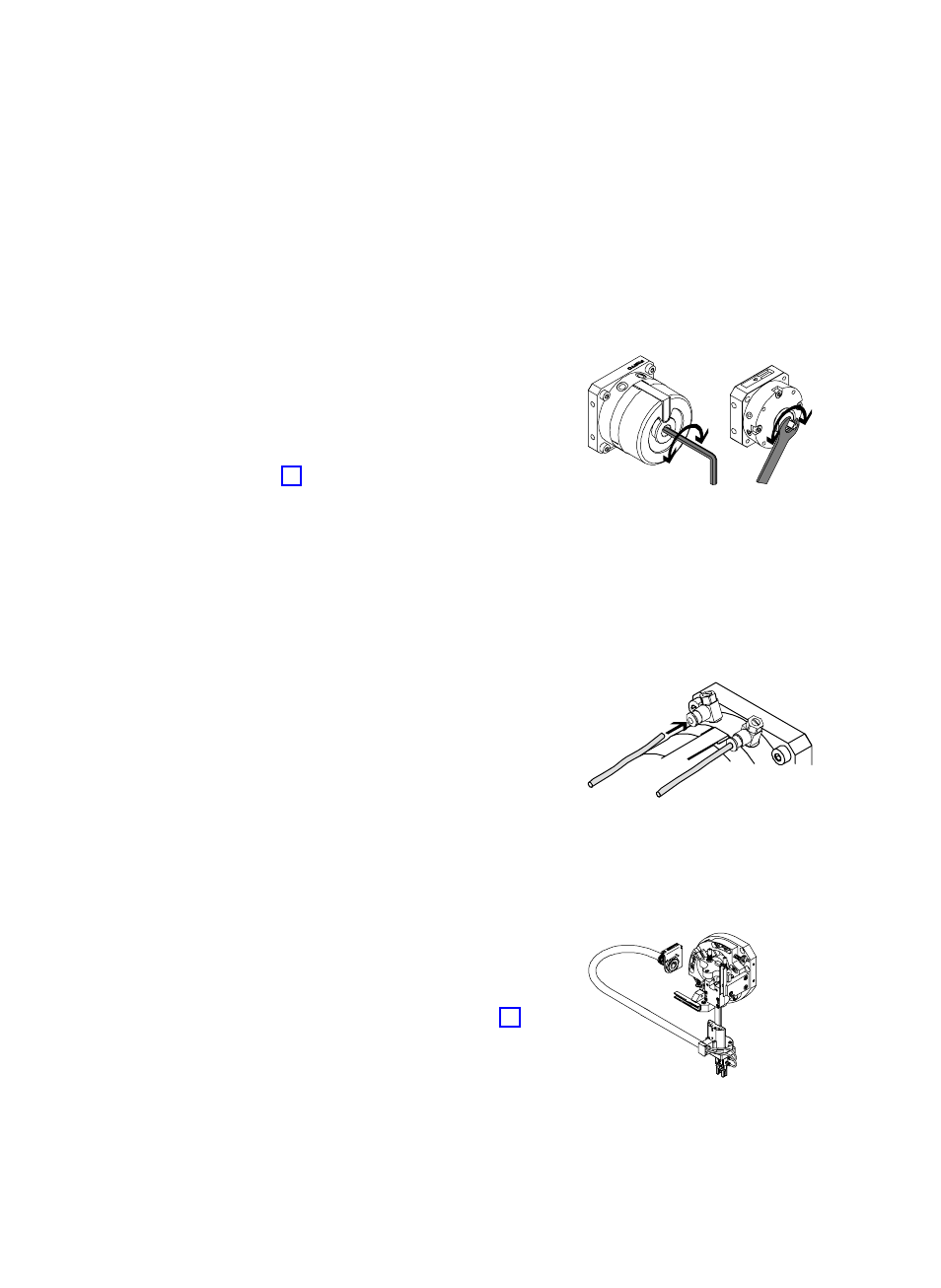

S Para ello, haga bascular la masa móvil a
las posiciones finales.
ć a mano o bien
ć en el accionamiento usando el zócalo
hexagonal (cuadrado en HSW−10; ver
Fig. 17).
S Al hacerlo, verifique que los rodillos
dobles se deslicen suavemente en la guía
de recorrido.
S Si es necesario, corrija la alineación de las placas colisas.
S Fije la tapa protectora del módulo manipulador.
Instalación neumática
Conexión del accionamiento HSW−...−AP:
S Use válvulas estranguladoras de un
sentido, GRLA para ajustar la velocidad de
giro.
La velocidad se reducirá estrangulando
el aire de escape.
S Atornille ambas válvulas estranguladoras
del accionamiento.
S Conecte los tubos del accionamiento.
Conexión de los componentes añadidos:
S Asegúrese de que el tubo neumático en
movimiento y los cables eléctricos estén
correctamente tendidos (ejemplo Fig. 19).
El kit de instalación MKRP−.. (véase el
capítulo Accesorios") permite agrupar
tubos y cables en un tubo de instalación
flexible.
Fig. 17
Fig. 18
Fig. 19
