HSW−...−AP/A S
Festo HSW−...−AP/AS 0812b Deutsch
15
S Prüfen Sie nach jedem Verstellen manuell (ohne Druckbeaufschlagung des
Antriebs).
ć das Erreichen der gewünschten Endlage
ć die versatzfreie Ausrichtung der Kulissenteile.

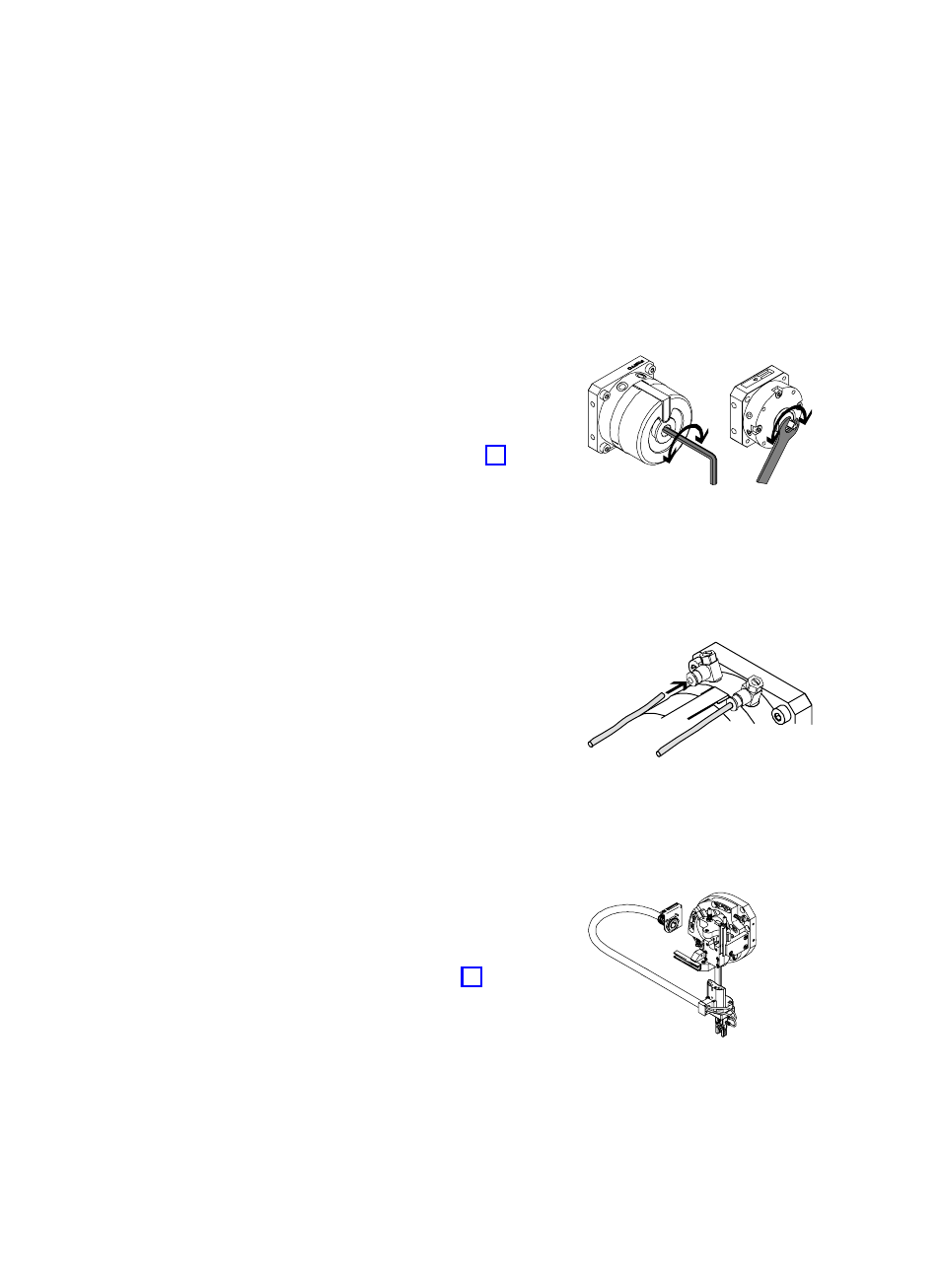

S Schwenken Sie dazu die bewegliche
Masse in die Endlagen
ć von Hand oder
ć am Antrieb mit Innensechskant
(Vierkant bei HSW−10; siehe Bild 17).
S Achten Sie dabei auf den ruckfreien Lauf
der Doppelrollen in der Bahnführung.
S Korrigieren Sie bei Bedarf die Ausrichtung der Kulissenteile.
S Befestigen Sie den Schutzdeckel des Handlingmoduls.
Einbau pneumatisch
Zum Anschluss des Antriebs für HSW−...−AP:
S Verwenden Sie Drossel−Rückschlagventile
GRLA zum Einstellen der SchwenkgeĆ
schwindigkeit.
Die Geschwindigkeit wird durch die
Drosselung der Abluft reduziert.
S Schrauben Sie die beiden Drossel−
Rückschlagventile am Antrieb ein.
S Verschlauchen Sie den Antrieb.
Zum Anschluss der Anbaukomponenten:
S Sorgen Sie für eine sichere Führung der
bewegten Pneumatikschläuche und elekĆ
trischen Leitungen (Beispiel Bild 19).
Der Installationsbausatz MKRP (siehe
Kapitel Zubehör) ermöglicht eine sichere
Führung der Schläuche und Leitungen in
einem flexiblen Installationsschlauch.
Bild 17
Bild 18
Bild 19
