HSW−...−AP/A S
Festo HSW−...−AP/AS 0812b Italiano
125

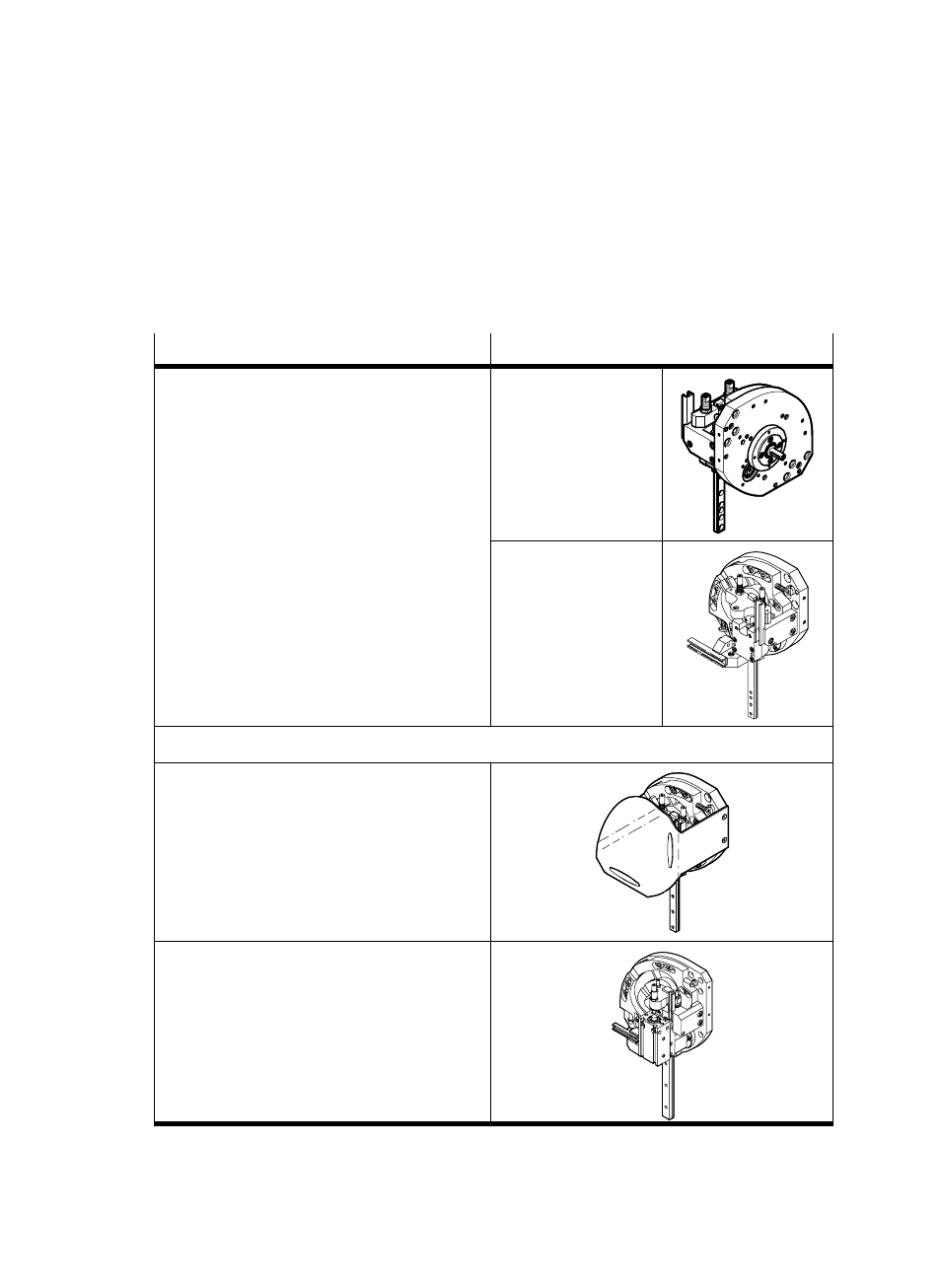

2 Panoramica prodotti
Versione base Varianti
HSW−10, HSW−12, HSW−16
Il modulo di manipolazione nei modelli 10, 12,
16 viene fornito di serie preassemblato con i
seguenti elementi funzionali:
Ĉ sottobase con diverse soluzioni di montaggio
e fissaggio aJ
Ĉ 2 coulisse mobili di guida della corsa a
cuscinetti volventi 3
Ĉ 1 guida lineare 6
HSW−...−AS
Modulo di manipolaĆ
zione senza attuatore
Ĉ 1 guida lineare 6
Ĉ 1 supporto rotante
Ĉ 2 battute nei finecorsa con sempre un
ammortizzatore (per HSW−...−AP) o paracolpi
(per HSW−...−AS)
1āā/āā9 e una guida di
fissaggio per il sensore di finecorsa 5ā.
HSW−...−AP
Modulo di manipolaĆ
zione con modulo oscilĆ
lante DSM (a doppio efĆ
fetto, pneumatico)
Indicazioni facoltative
HSW−...−SD
Modulo di manipolazione con copertura di
protezione
L’esecuzione SD" è consigliata per il
funzionamento stand−alone"
HSW−...−AW
Modulo di manipolazione con attuatore
BAW−HSW (vedi anche capitolo Accessori) per
portare la leva oscillante in una posizione di
attesa
Fig. 2
