Notera
Egenresonans vid svängningar i arbetslasten kan orsaka skador.
S Montera arbetslastens masstyngdpunkt så nära symmetriaxeln för
linjärstyrning som möjligt och vid vridlagrets vridpunkt.
Notera
För höga krafter och moment förstör
drivenheten och mekaniken.
S Se till att tillåtna max.värden följs
avseende följande parametrar:
Ĉ Kraft Fx, Fy, Fz
ć Moment Mx, My och Mz
Referenspunkt för krafter och moment
är mitten av linjärstyrningen på
styrsläden. Mer information finns i
kapitlet Tekniska data.
Montering av en extern drivenhet för typen
HSW−...−A S:
Notera
S Använd en drivenhet med jämnt
vridmoment utan stötbelastning.
S Se till att tillåtna max.värden följs
avseende följande parametrar:
ć Axial− och radialkraft Fy och Fz
ć Drivmoment My
Baspunkt för krafter och moment är
axelcentrum. Mer information finns i
kapitlet Tekniska data.
Överföringen av vridmomentet sker via en drivaxel med kullager. Den externa
drivenheten kan fästas på baksidan av bottenplattan.

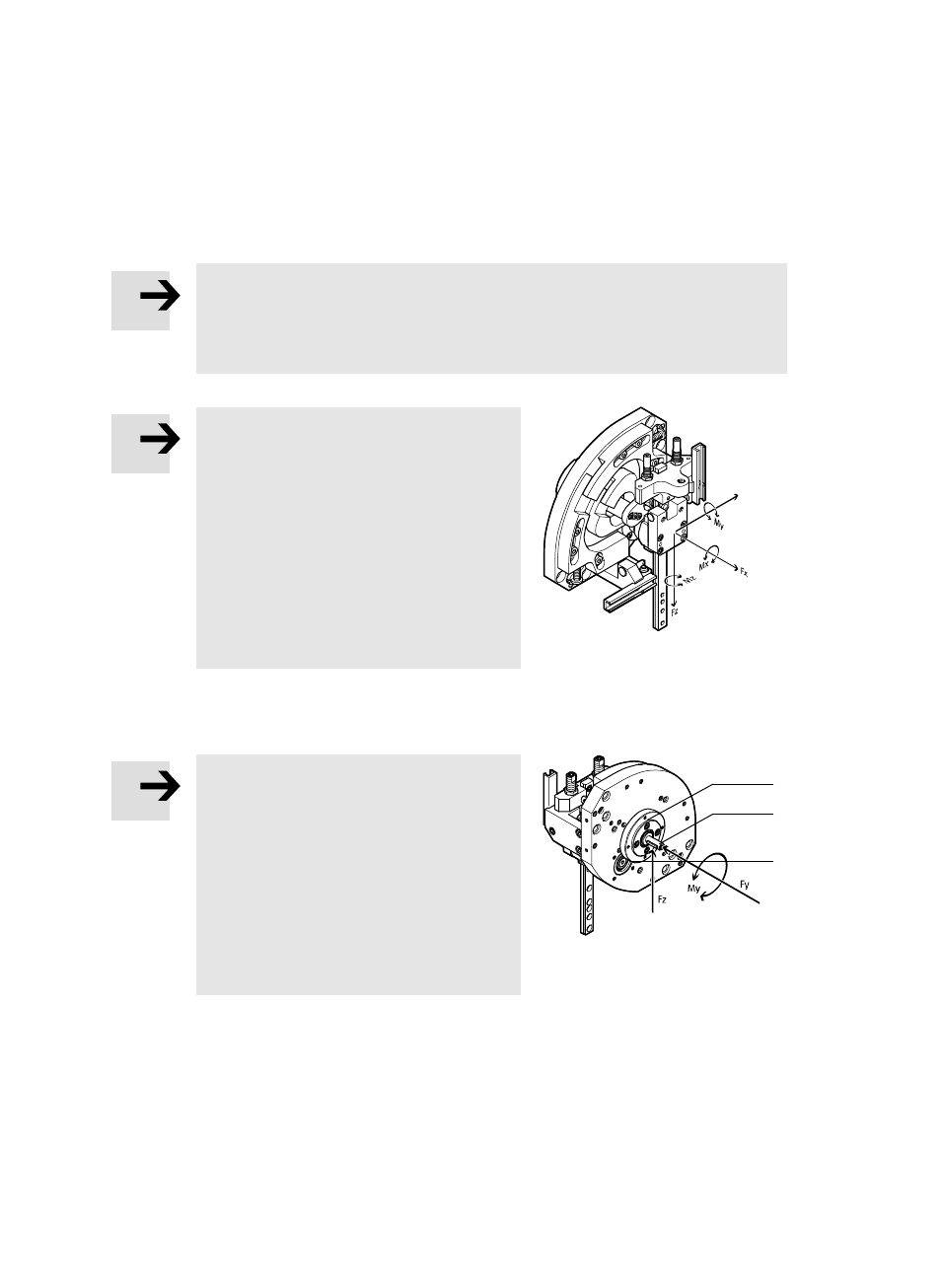

Bild 11
Bild 12
(A)
(B)
(C)
