HSW−...−AP/A S
Festo HSW−...−AP/AS 0812b Svenska
175
10 Demontering och reparation
Byte av fjädertryckstycken:
Notera
Vid byte av fjädertryckstycken får endast originaldelar från Festo användas.
1. Avlufta vriddonet.
2. Flytta linjärstyrningen till mittläge.
3. Lossa det gamla tryckstycket med en
insexnyckel.
4. Flytta linjärstyrningen till ändläget.
5. Skruva fast det nya tryckstycket så att
det det precis berör vridenhetens
anslagsbultar.
6. Dra sedan fast tryckstycket ytterligare ca 1/2 varv (förspänning 0,5 mm).
Därmed är styrskenan glappfri.
Notera
Den angivna förspänningen av fjädertryckstycket ger glappfri styrning. Undvik
onödigt slitage av linjärstyrning och kulisser genom för högt anpressningstryck.

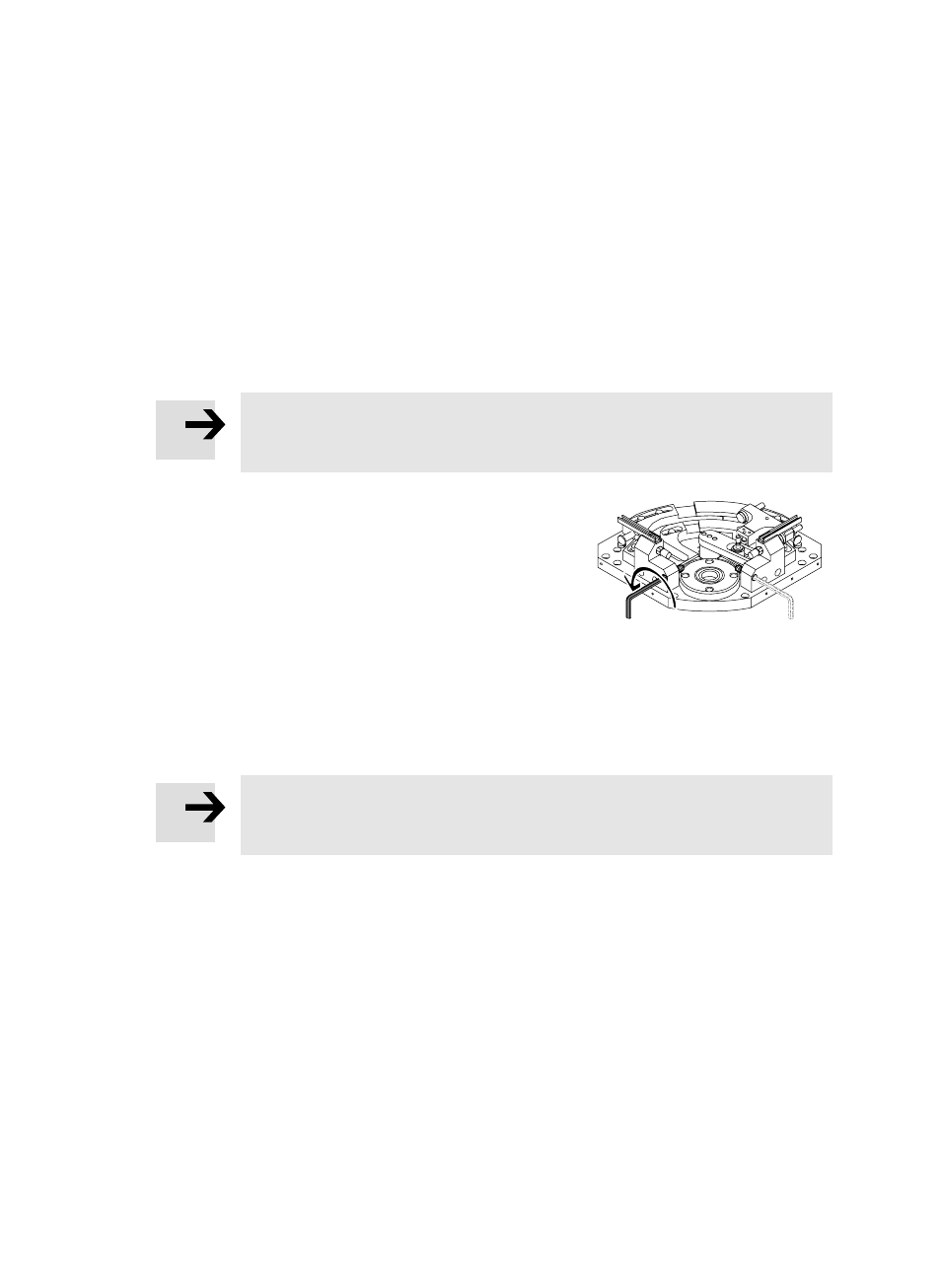

Bild 29
