HSW−...−AP/A S
Festo HSW−...−AP/AS 0812b Italiano
135
S Dopo ciascuna registrazione, eseguire un controllo manuale (senza alimentare
l’attuatore con aria compressa) per verificare che
ć la posizione di fine corsa prevista sia stata raggiunta
ć i componenti della guida a coulisse siano perfettamente allineati.
S A tal scopo, spostare la massa movimenĆ
tata nelle posizioni di finecorsa
ć manualmente, oppure

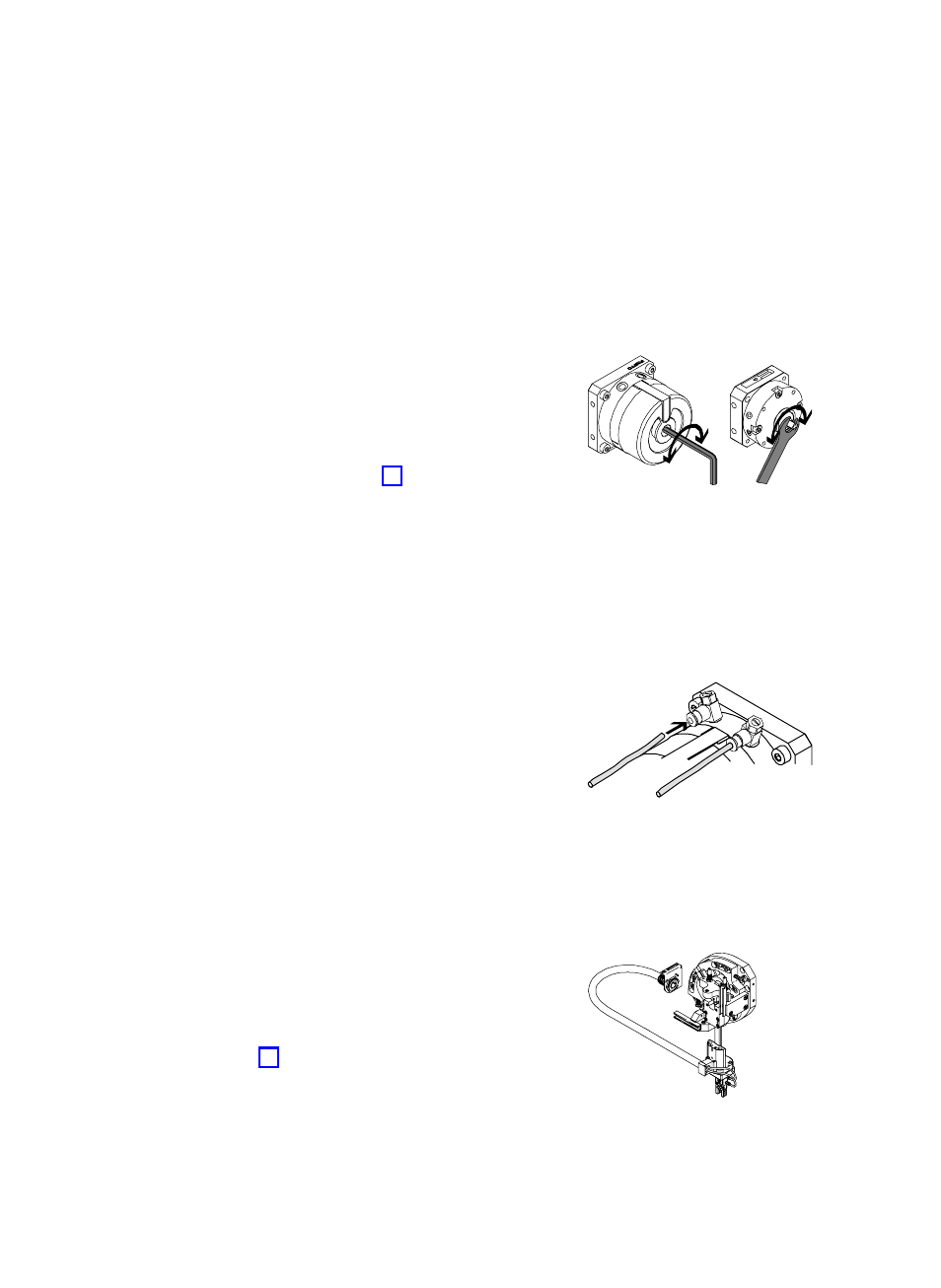

ć registrando l’esagono incassato
dell’attuatore (a sezione quadrata per
HSW−10; vedi Fig. 17).
S Assicurarsi che i doppi rulli scorrano con
movimento omogeneo nella guida della
corsa.
S Se necessario, riallineare i componenti della guida a coulisse.
S Fissare la copertura di protezione del modulo di manipolazione.
Montaggio delle parti pneumatiche
Collegamento dell’attuatore per il modulo
HSW−...−AP:
S Utilizzare regolatori di portata unidirezioĆ
nali GRLA per modulare la velocità di
oscillazione.
La velocità viene controllata attraverso lo
strozzamento dell’aria di scarico.
S Avvitare i due regolatori di portata unidiĆ
rezionali sull’attuatore.
S Collegare l’attuatore all’alimentazione pneumatica.
Collegamento dei componenti:
S Provvedere affinché i tubi pneumatici e i
cavi elettrici accompagnino il movimento
del modulo in modo sicuro (esempio
Bild 19). Il kit di installazione MKRP−..
(vedi capitolo Accessori") consente una
posa sicura dei tubi flessibili e dei cavi
all’interno di una canalina flessibile di
installazione.
Fig. 17
Fig. 18
Fig. 19
