Einbau elektrisch
Bei Einsatz der Näherungsschalter SME/
SMT−8 zur Abfrage der Endlagenposition:
1. Schutzdeckel des Handlingmoduls
abnehmen.
2. Stellen Sie sicher, dass die Stoßdämpfer
ganz eingeschraubt sind (AuslieferungsĆ
zustand bei HSW−12/16).
3. Schieben Sie den Näherungsschalter in
die Nut der Sensorschiene (A).
Die Auslösung der elektrischen NäheĆ
rungsschalter erfolgt über Magnete in den
Anschlagschrauben (B) bzw. im Steg (C)
(bei HSW−10).
4. Befestigen Sie den Näherungsschalter in der Endlagenposition.
Ein Nachstellen der Stoßdämpfer ist nicht erforderlich.
5. Befestigen Sie den Schutzdeckel des Handlingmoduls.
Hinweis
Die Kabel der Näherungsschalter dürfen nicht in den Arbeitsbereich des
Handlingmoduls gelangen.
S Sichern Sie die Kabel mit Hilfe von Kabelbindern. Führen Sie die Kabel
entlang der Führungsschiene seitlich weg.

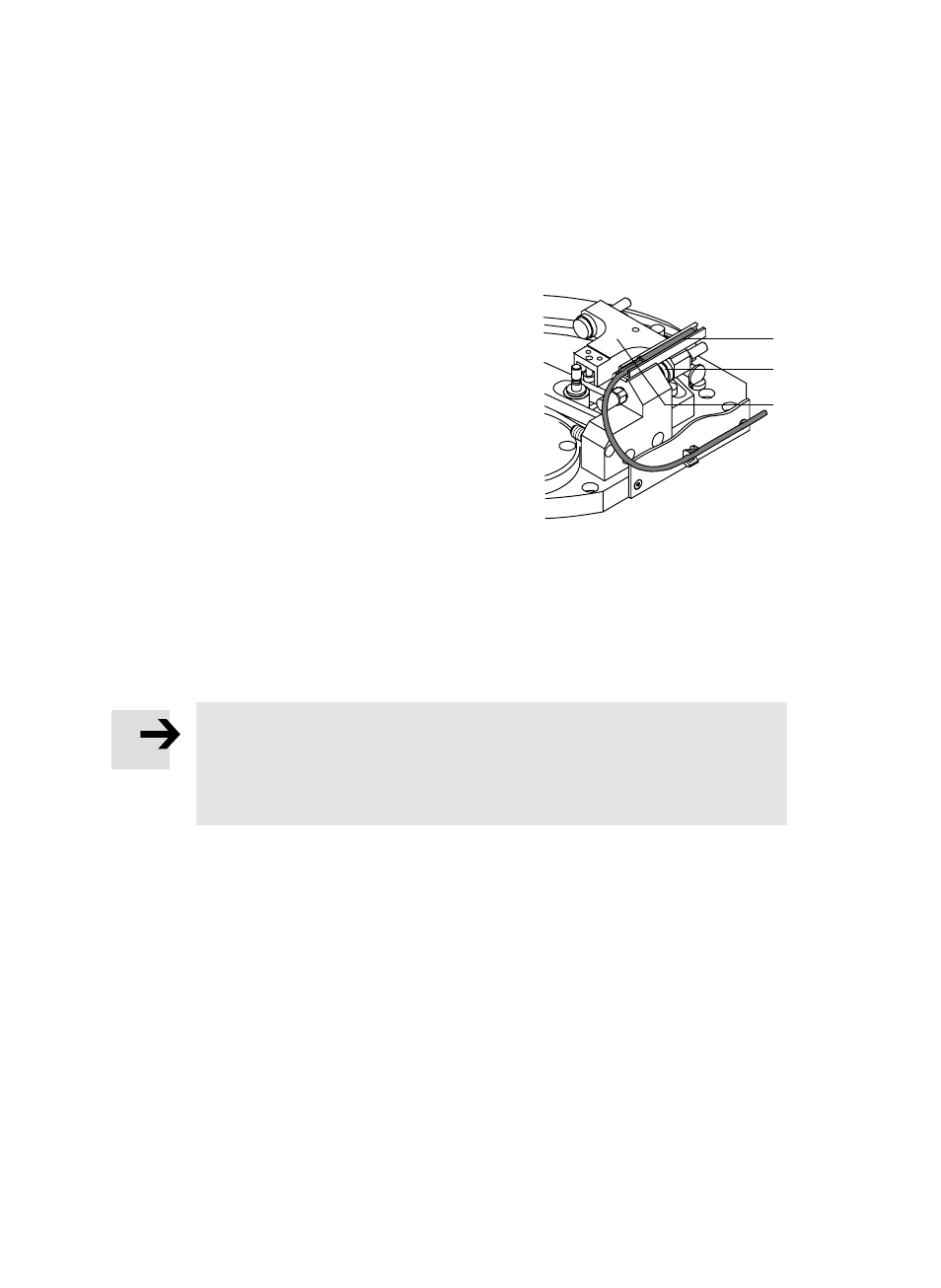

Bild 20
(A)
(B)
(C)
