10 Démontage et réparation
Pour le remplacement des butées à ressort :
Note
Pour le remplacement des butées à ressort, utiliser exclusivement des pièces
d’origine de Festo.
1. Mettre l’entraînement à l’échappement.
2. Déplacer le guidage linéaire en position
médiane.
3. Desserrer l’ancienne butée avec une clй а
6 pans.
4. Déplacer le guidage linéaire en position
de fin de course.
5. Visser l’entretoise neuve jusqu’à ce qu’elle touche la vis de butée de l’unité
rotative.
6. Serrer ensuite la butée encore env. d’un 1/2 tour (prétension 0,5 mm).
Ainsi le rail de guidage est sans jeu.
Note
La prétension indiquée pour la butée à ressort suffit pour le guidage sans jeu.
Eviter toute usure inutile du guidage linéaire et des coulisses par une pression
trop élevée.

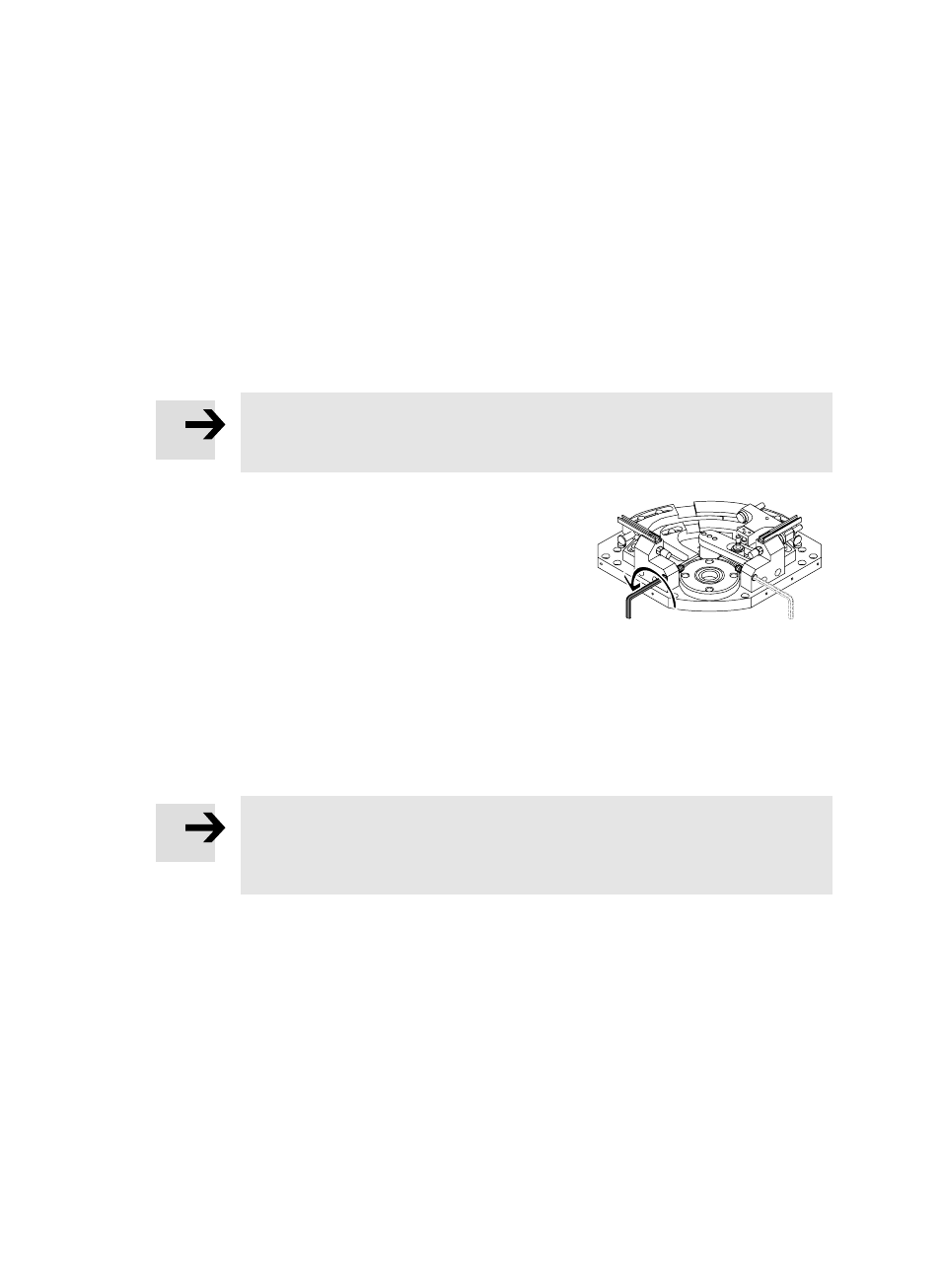

Fig. 29
