HSW−...−AP/A S
Festo HSW−...−AP/AS 0812b Español
74
Alineación libre de juego:
3. Presione las placas colisas 3 contra el
cojinete pivotante 7 mientas aprieta los
tornillos de fijación de las placas colisas.
El par de apriete es:
ć para HSW−10ā:
3 Nm
ć para HSW−12/16ā: 6 Nm

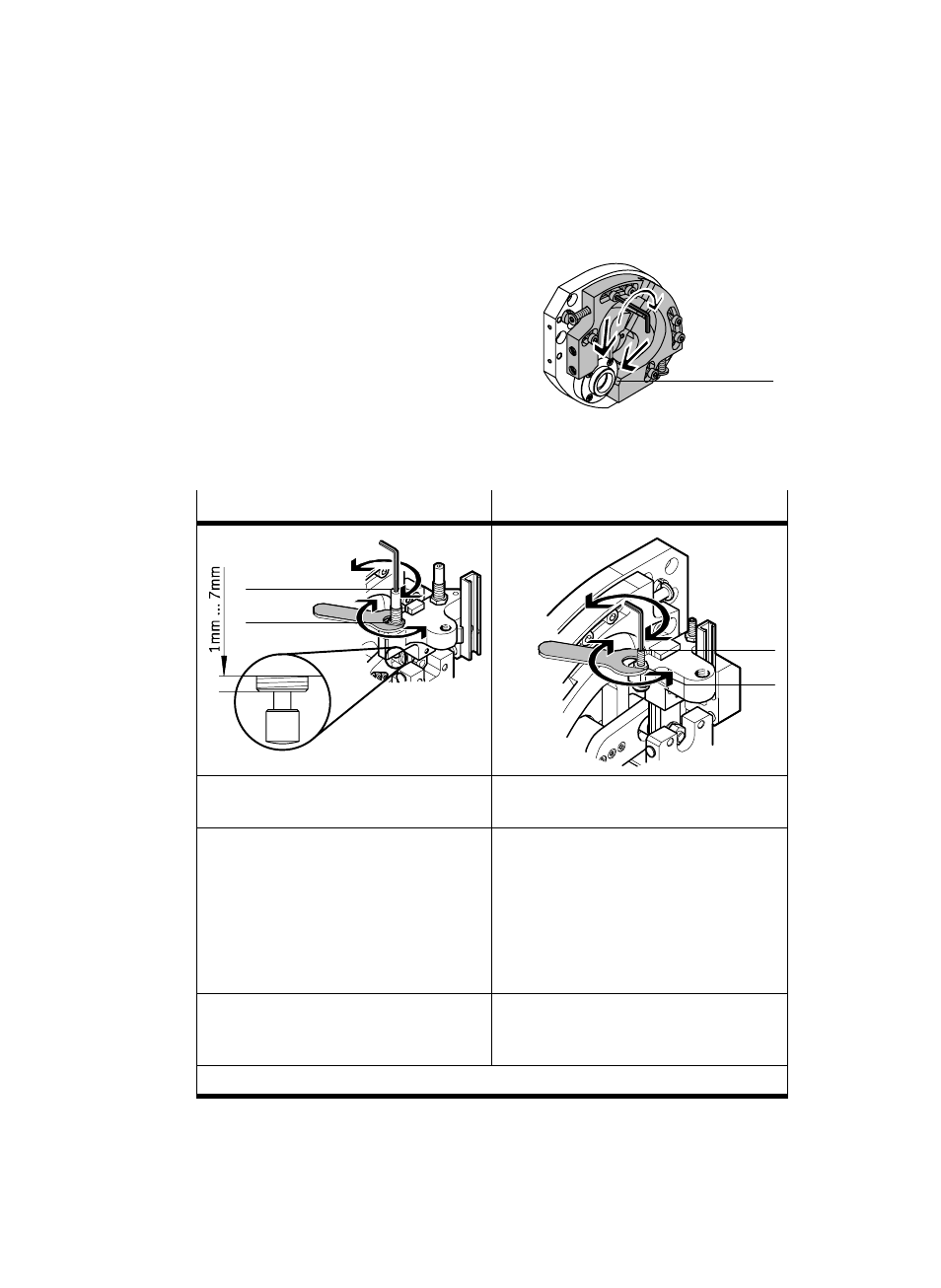

Para ajuste preciso de las posiciones finales:
HSW−10−... HSW−12/16−...
(B)
(A)
(D)
(C)
1. Afloje la tuerca de bloqueo del
amortiguador (A).
1. Afloje la tuerca de bloqueo del tornillo
de tope (C).
2. Use una llave Allen para girar el amortiĆ
guador (B) mientras al mismo tiempo
aplica una contrafuerza a la tuerca de
ajuste hasta alcanzar la posición de
recepción.
(
Importante: el amortiguador sólo
puede sobresalir en un margen de
1
Ū 7 mm).
2. Use una llave Allen para girar el tornillo
de tope (D) mientras al mismo tiempo
aplica una contrafuerza a la tuerca de
ajuste hasta alcanzar la posición de
recepción.
3. Apriete el tornillo de bloqueo
(par de apriete: 0,4 Nm)
3. Apriete la tuerca de bloqueo:
Par de apriete HSW−12: 1,2 Nm
Par de apriete HSW−16: 2,0 Nm
4. Repita el procedimiento para ajustar la posición de entrega.
Fig. 16
Fig. 15
7
