HSW−...−AP/A S
Festo HSW−...−AP/AS 0812b Deutsch
4
1 Bedienteile und Anschlüsse
1
2
3
4
5
aJ
9
8
7
6
1
Anschlagelement zur Hubeinstellung:
Ĉ Hydraulischer Stoßdämpfer/Fest−
anschlag bei HSW−10−...−AP/−AS
Ĉ Anschlagschraube bei
HSW−12/16−...−AP
2
Schwenkhebel
3
Kulisse mit Bahnführung
4
Verstellschraube zur Winkeleinstellung
5
Nut für Näherungsschalter SMx−8
6
Linearführung (Führungswagen)
7
Drehlager
8
Feder−Druckstück
9
End−Anschlag:
Ĉ
Anschlagbolzen bei HSW−10
Ĉ Hydraulischer Stoßdämpfer/Festanschlag
bei HSW−12/16−...−AP/−AS
aJ
Grundplatte mit Durchgangs−Bohrungen und
Zentriersenkung für Befestigungsschrauben

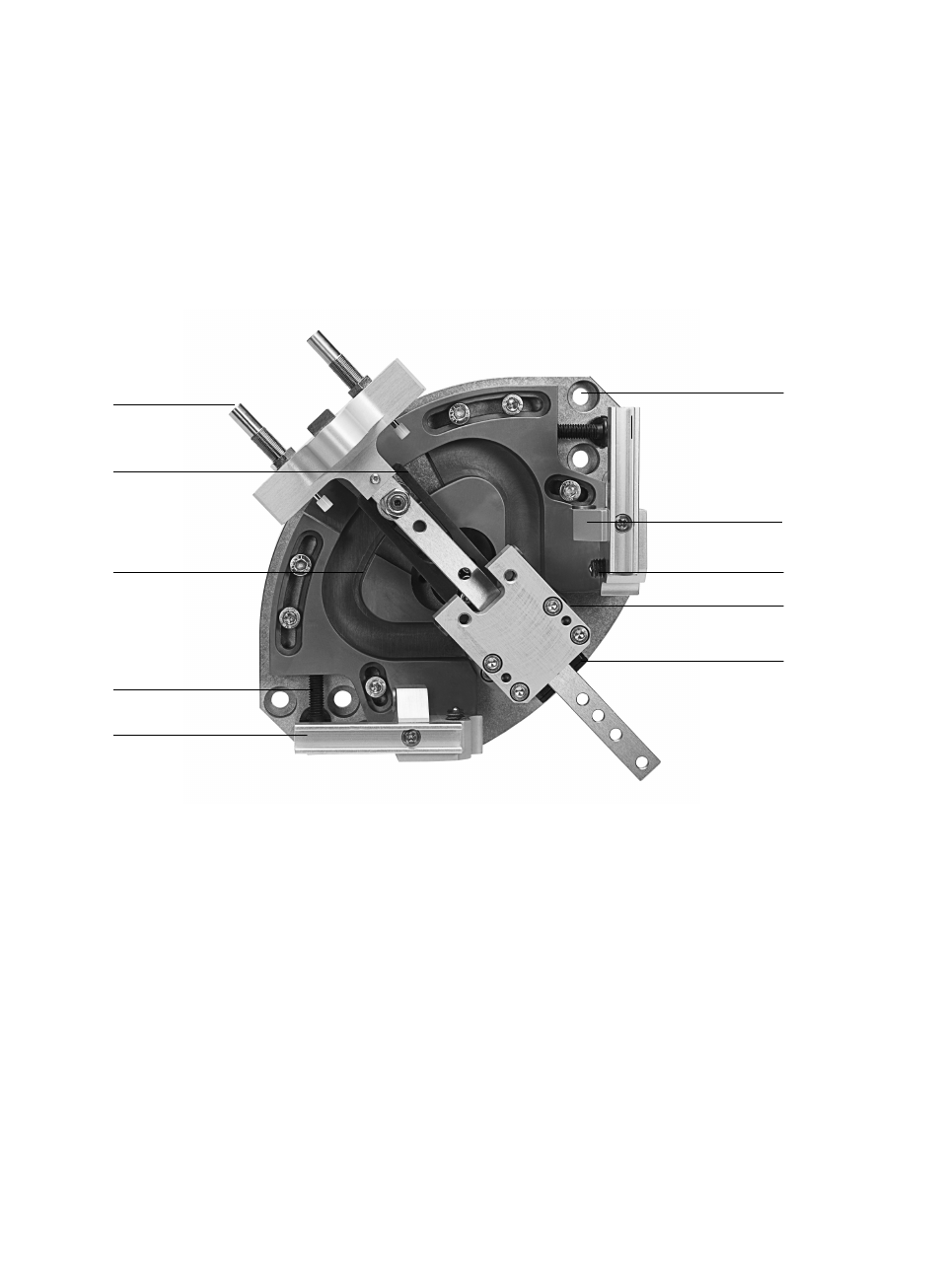

Bild 1: Bedienteile und Anschlüsse HSW (Vorderansicht)
