Sierra M122 SAS/SATA Protocol Analyzer User Manual

151

Analysis

  Teledyne LeCroy

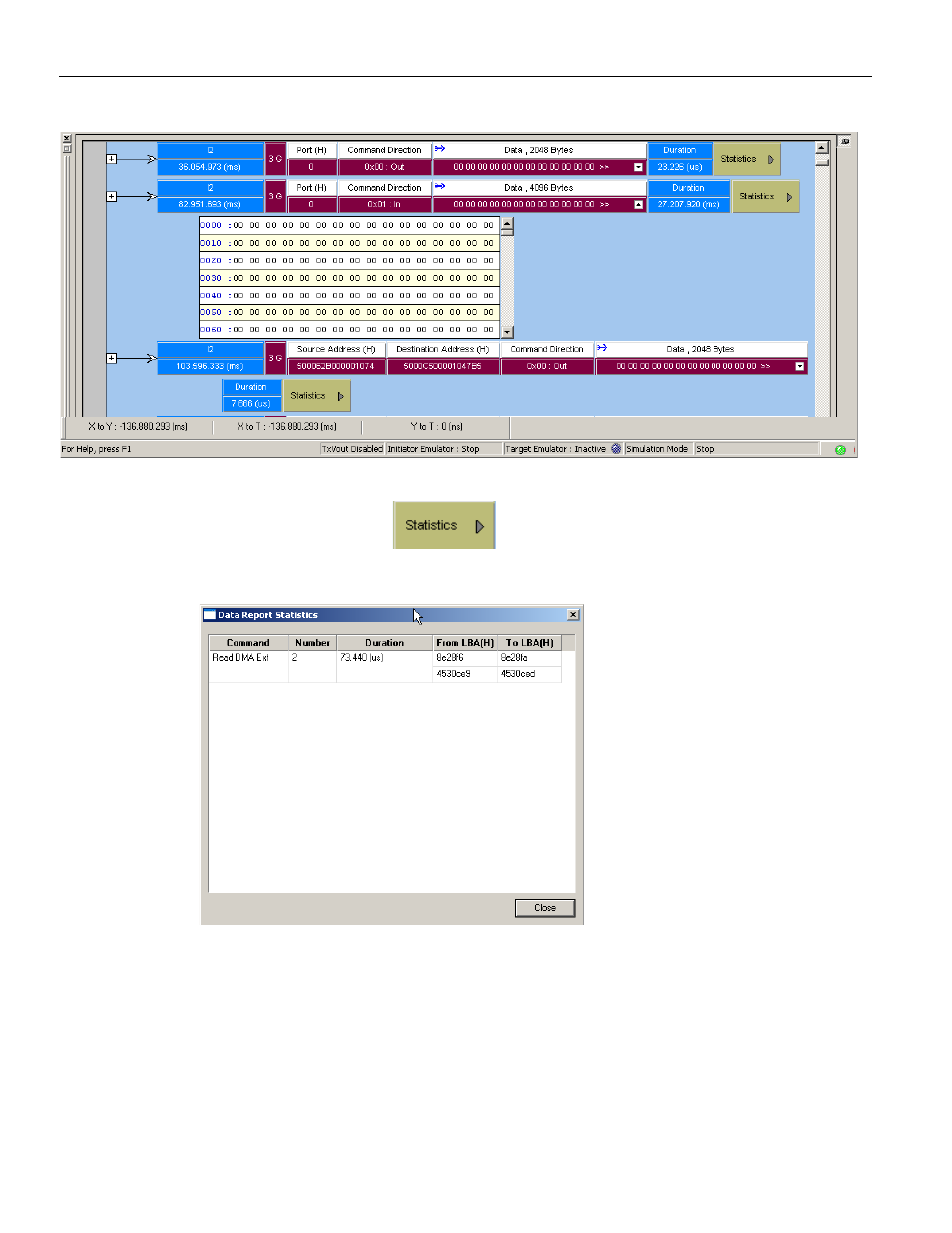

Figure 3.66: SAS: Data Report Details

Click the Statistics button

 at the end of a row to display data report

statistics.

Figure 3.67: SAS: Data Report Statistics

Data Payload View

To display the Data Payload View, double‐click a data payload field in a Packet or
Spreadsheet view, or right‐click a data payload field and select Open as Data View. See
the following screen capture:
