■ LCD-Monitor/Sucher/MC-Schutzfilter/
Schuhadapter/Mikrofonbuchse
LCD-Monitor
•An Orten mit starken Temperaturwechseln kann
Kondensation auf dem LCD-Monitor-Bildschirm
auftreten. Wischen Sie ihn mit einem weichen,
trockenen Tuch ab.
•Wenn der Camerarecorder beim Einschalten extrem
kalt ist, kann das Bild auf dem LCD-Monitor etwas
dunkler sein, als normalerweise. Beim Anstieg der
Temperatur erreicht jedoch auch der LCD-Monitor
wieder seine normale Helligkeit.
• Der LCD-Monitor mit insgesamt ca. 180.000 Pixeln
wird nach extrem hohen Qualitätskriterien gefertigt.
Das Ergebnis sind 99,99 % aktive Pixel, und nur
0,01 % der Pixel bleiben inaktiv oder dauernd
beleuchtet. Dies ist jedoch keine Funktionsstörung und
hat keinen Einfluß auf das aufgezeichnete Bild.
Sucher
•Der LCD-Sucher mit insgesamt ca. 160.000 Pixeln
wird nach extrem hohen Qualitätskriterien gefertigt.
Das Ergebnis sind 99,99 % aktive Pixel, und nur
0,01 % der Pixel bleiben inaktiv oder dauernd
beleuchtet. Dies ist jedoch keine Funktionsstörung und
hat keinen Einfluß auf das aufgezeichnete Bild.
• Den Sucher oder das Qbjektiv nicht direkter
Sonnenbestrahlung ausgesetzt lassen, denn dies
könnte Teile im Innern ernsthaft beschädigen.
MC-Schutzfilter
•Wenn Sie einen Filter oder eine Vorsatzlinse mit 30,5
mm Durchmesser aufsetzen möchten, müssen Sie
zuerst den MC-Schutzfilter abnehmen, indem Sie
diesen entgegen dem Uhrzeigersinn drehen. (Beim
Schieben des Zoomhebels [W/T] gegen [W] können in
den Ecken und am Bildrand Abschattungen
(Vignettiereffekt) entstehen.)
•Wenn Sie einen Filter zusammen mit einer
Vorsatzlinse auf das Qbjektiv aufschrauben, können
in den Ecken und am Bildrand Abschattungen
entstehen (Vignettiereffekt). Für nähere Einzelheiten
bitte auch die Bedienungsanleitung des Zubeörs
durchlesen.
Schuhadapter
•Zum Anschließen des externen Mikrofons (VW-VM1E;
Sonderzubehör), usw. an den Camerarecorder ist der
Schuhadapter (VW-SK11E; Sonderzubehör)
notwendig.
Mikrofonbuchse
• Das externe Mikrofon kann an die Buchse [MIC] an
der Anschluß-Box [AV QNE TQUCH STATIQN]
angeschlossen werden. Dadurch wird das im
Camerarecorder eingebaute Mikrofon automatisch
ausgeschaltet.
■ LCD Monitor/Finder/MC Protector/
Shoe Adaptor/Microphone Socket
LCD Monitor
• In places where big changes in temperature occur,
condensation may form on the LCD Monitor. Wipe it
with a soft, dry cloth.
•When the Movie Camera is very cold when it is turned
on, the picture on the LCD Monitor is initially a little
darker than normally. However, as the internal
temperature rises, the LCD Monitor regains its normal
brightness.
• Extremely high precision technology is employed to
produce the LCD Monitor screen featuring a total of
approximately 180,000 pixels. The result is more than
99.99% effective pixels with a mere 0.01 % of the
pixels inactive or always lit. However, this is not a
malfunction and does not affect the recorded picture.
Finder
• Extremely high precision technology is employed to
produce the Finder screen featuring a total of
approximately 160,000 pixels. The result is more than
99.99% active pixels, with a mere 0.01 % of the pixels
inactive or always lit. However, this is not a
malfunction and does not affect the recorded picture.
• Do not leave the Finder or the Lens aimed at the sun.
This could seriously damage internal parts.
MC Protector
•When you want to attach a filter or conversion lens
with a diameter of 30.5mm, be sure to first remove the
MC Protector by turning it counterclockwise. When
you slide the [W/T] Zoom Lever toward [W] after
attaching a filter or conversion lens, the four corners
of the picture may become dark (vignetting effect).
• If you attach both a filter and a conversion lens, the
four corners of the picture may become dark
(vignetting effect). For details, please also read the
operating instructions of the accessory being used.
Shoe Adaptor
• If you want to attach the External Microphone (VW-
VM1E; optional), etc. to the Movie Camera, the Shoe
Adaptor (VW-SK11E; optional) is necessary.

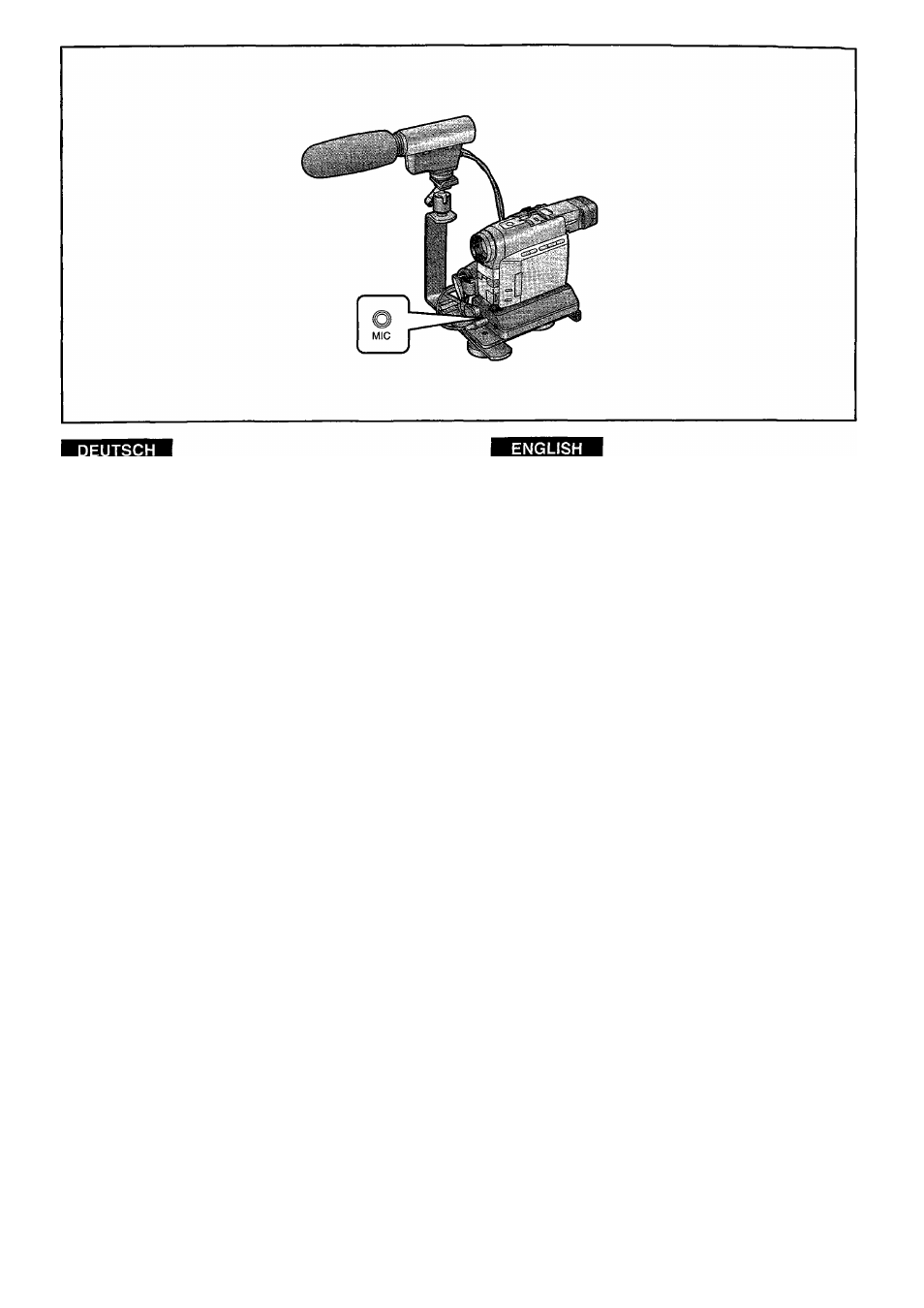

Microphone Socket
•You can connect the External Microphone to the [MIC]
Socket on the Qutput Terminal Box [AV QNE TQUCH
STATIQN]. This automatically deactivates the Movie
Camera’s built-in microphone.
