SYSTEM WIRING
Page
7 - 1
7
7
System Wiring
Conduits must enter the console enclosure only through the designated
knockouts as shown in Figures 7-1a and 7-1b. The LLDI wiring applies to (
T1
T2
) consoles only, while the Sensor and the Dispenser Interface Wiring (TS-
DIM) RS-485 wiring applies to all consoles.

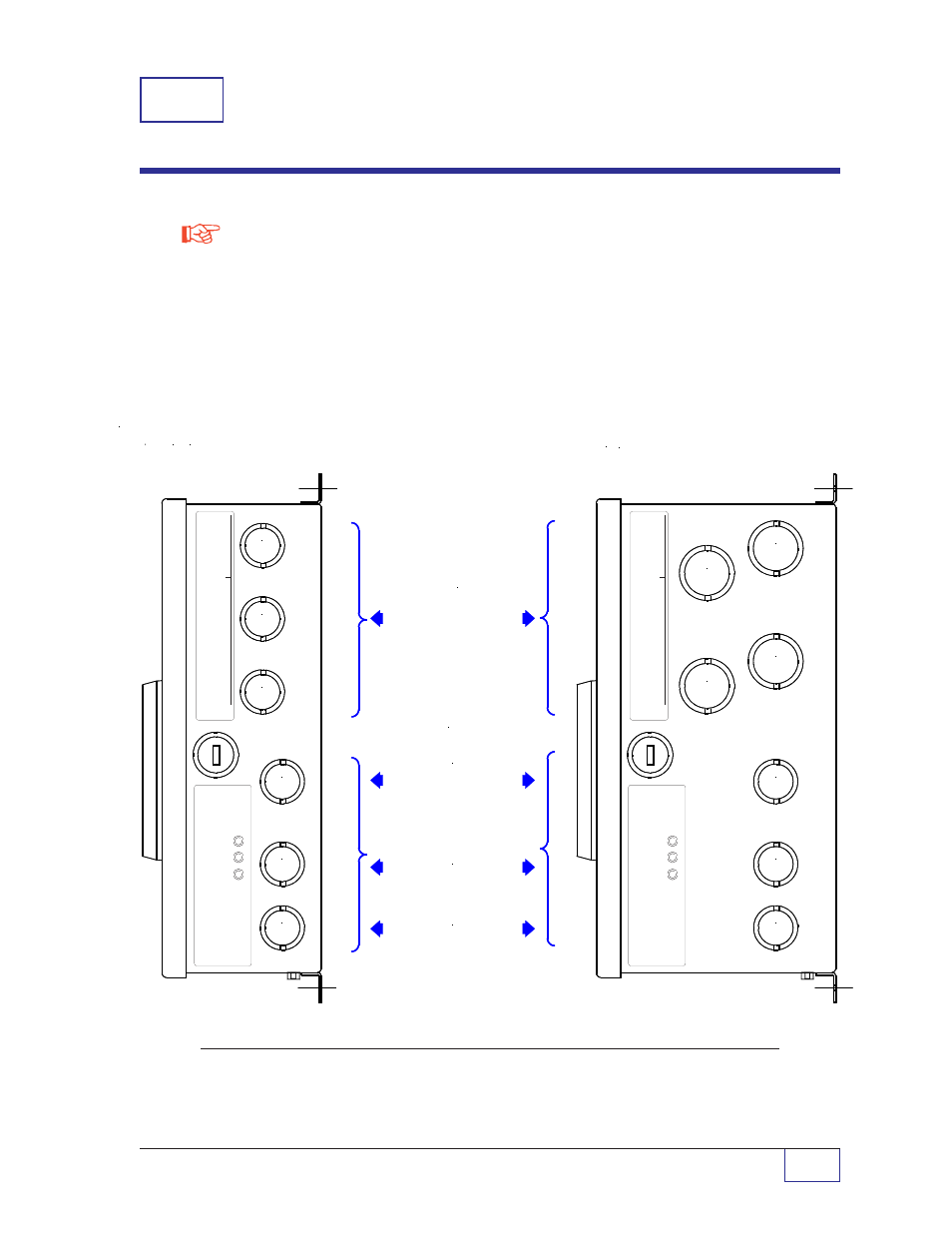

Figure 7-1a.
Conduit Knockouts — Right Side of Consoles
Product Codes:
T1
= TS-1001,
T2
= TS-2001,
T4
= TS-504,
T7
= TS-750,
T8
= TS-508,
none = all products
NOTE
A
A
A
POWER
RELAY OUTPUTS
= 1/2 OR 3/4" (12.7 or 19 mm)
CONDUIT KNOCKOUTS
A
A
A
A
A
A
A
= 3/4 OR 1" (19 or 25.4 mm)
CONDUIT KNOCKOUTS
B
B
B
B
B
INTRINSICALLY
SAFE PROBE
AND SENSOR
CIRCUIT WIRING
ONLY !
TS-LLDI / TS-DIM
(RS-485) AND
DISCRETE INPUTS
NON-INTRINSICALLY SAFE
WIRING ONLY - FOR:
TS-1001, TS-504, TS-508,
TS-750
(
T1, T4, T7, T8
)
TS-2001
(
T2
)
CONDUIT
KNOCK-
OUTS
FOR INTRIN-
SICALLY
SAFE
PROBE AND
SENSOR
CIRCUIT
WIRING
ONLY !
RUNNING
NON-
INTRIN-
SICALLY
SAFE
WIRING IN
THESE
CONDUITS
WILL
CREATE AN
EXPLOSION
HAZARD.
CONSULT
THE
INSTALL-
ATION
MANUAL
FOR MORE
INFORMA-
TION &
CONDUIT
SIZE.
PN 240-1181
Rev. A
CONDUIT
KNOCK-
OUTS
FOR INTRIN-
SICALLY
SAFE
PROBE AND
SENSOR
CIRCUIT
WIRING
ONLY !
RUNNING
NON-
INTRIN-
SICALLY
SAFE
WIRING IN
THESE
CONDUITS
WILL
CREATE AN
EXPLOSION
HAZARD.
CONSULT
THE
INSTALL-
ATION
MANUAL
FOR MORE
INFORMA-
TION &
CONDUIT
SIZE.
PN 240-1181
Rev. A
CONDUIT
SPECIFICATIONS:
KNOCKOUTS
FOR 3/4 or 1/2 INCH
CONDUIT. FOR
NON-INTRINSICALLY
SAFE WIRING ONLY !
TS-LLD &
DISCRETE
INPUTS
POWER
RELAY OUTPUTS
RUNNING
INTRINSICALLY
SAFE WIRING IN THE
SAME CONDUITS AS
NON-INTRINSICALLY
SAFE (NON–I.S.)
WIRING WILL
CREATE AN
EXPLOSION
HAZARD. CONSULT
THE INSTALLATION
MANUAL FOR MORE
INFORMATION.
PN 240-1182 Rev. A
