GDM-8261A User Manual

12

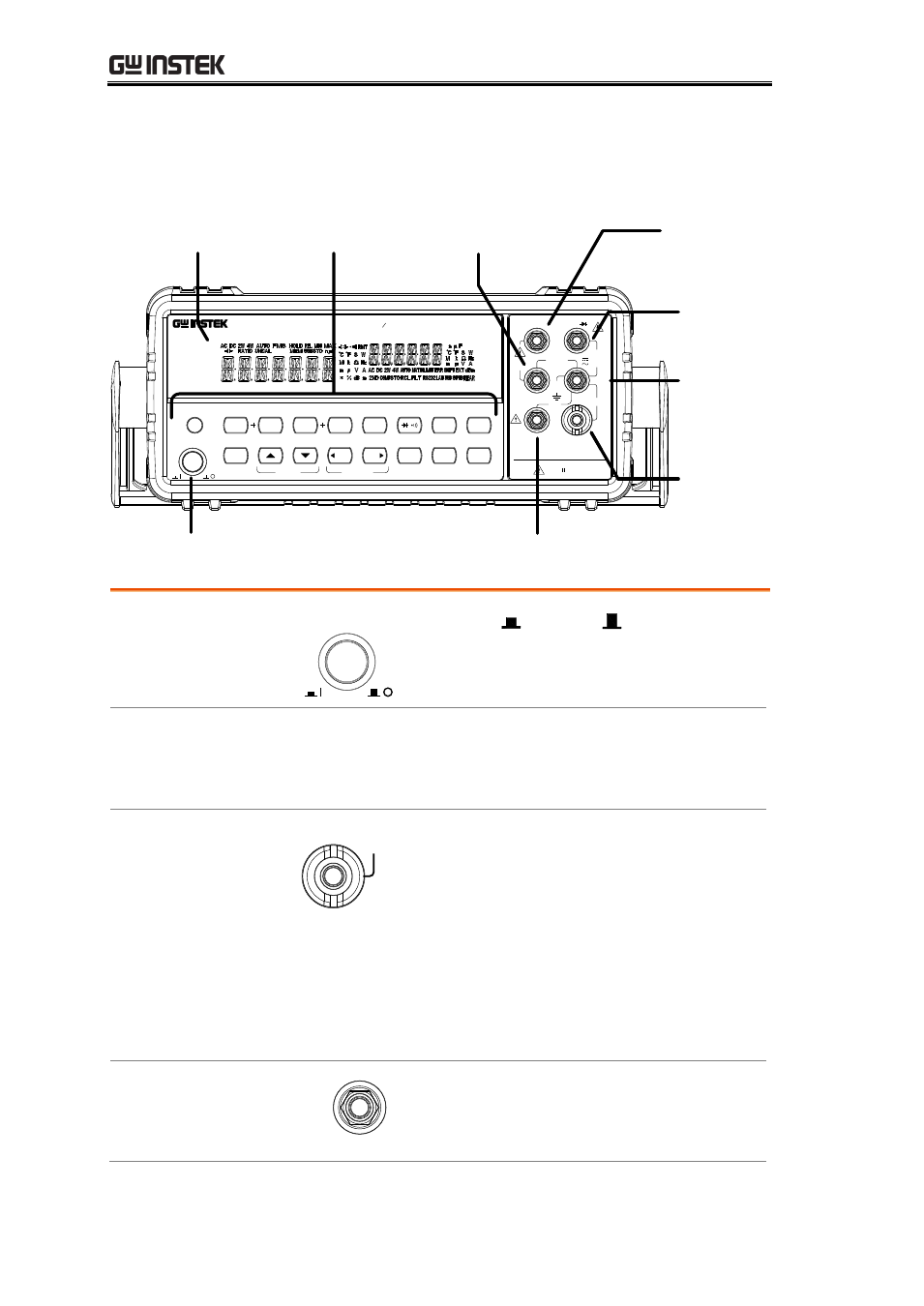

Front Panel Overview

TEMP

/

Hz/P

2/4W

ACV

DCV

ACI

DCI

HOLD

MX/MN

REL

TRIG

AUTO

2ND

SENSOR

dB

MATH

STORE

dBm

STEP

SCAN

RECALL

MENU

REL#

FILTER

INT/EXT

COMP

RATE

ENTER

LOCAL

POWER

RANGE

CHOICES

/ EXIT

SHIFT

GDM-8261A

Digit Dual Measurement Multimeter

6

1

2

W

4W

SENSE

INPUT

V

W

HI

LO

MAX

200Vpk

MAX

DC1000V
AC 750V

100Vpk

MAX

500Vpk

MAX

COM

FUSE

T1.25A

250V

CAT 600V

10A

1.2A

DC/AC 10A

Terminal

Measurement

Keys

Input HI
Terminal

Sense LO Terminal

Power Switch

Main

Display

DC/AC 1A
Terminal,
AMPS Fuse
Holder

Input LO
Terminal
(COM port)

Sense HI

Terminal

Power Switch

POWER

Turns On or Off

the main

power. For the power up sequence, see

page 21.

Main Display

Shows measurement results and parameters.
For display configuration details, see page 82 (light

setting).

DC/AC 1A
Terminal

AMPS Fuse
Holder

1.2A

FUSE

T1.25A

250V

As a fuse, protects the instrument from
over-current. Rating: T1.25A, 250V.(This

terminal accepts DC/AC current input)
For the fuse replacement procedure, see

page 214.
DC: 100μA~1A
AC:1mA~1A
For details see page 32.

Sense LO
Terminal

LO

Accepts LO sense line in 4W resistance

measurement. For details, see page 34
