9-9

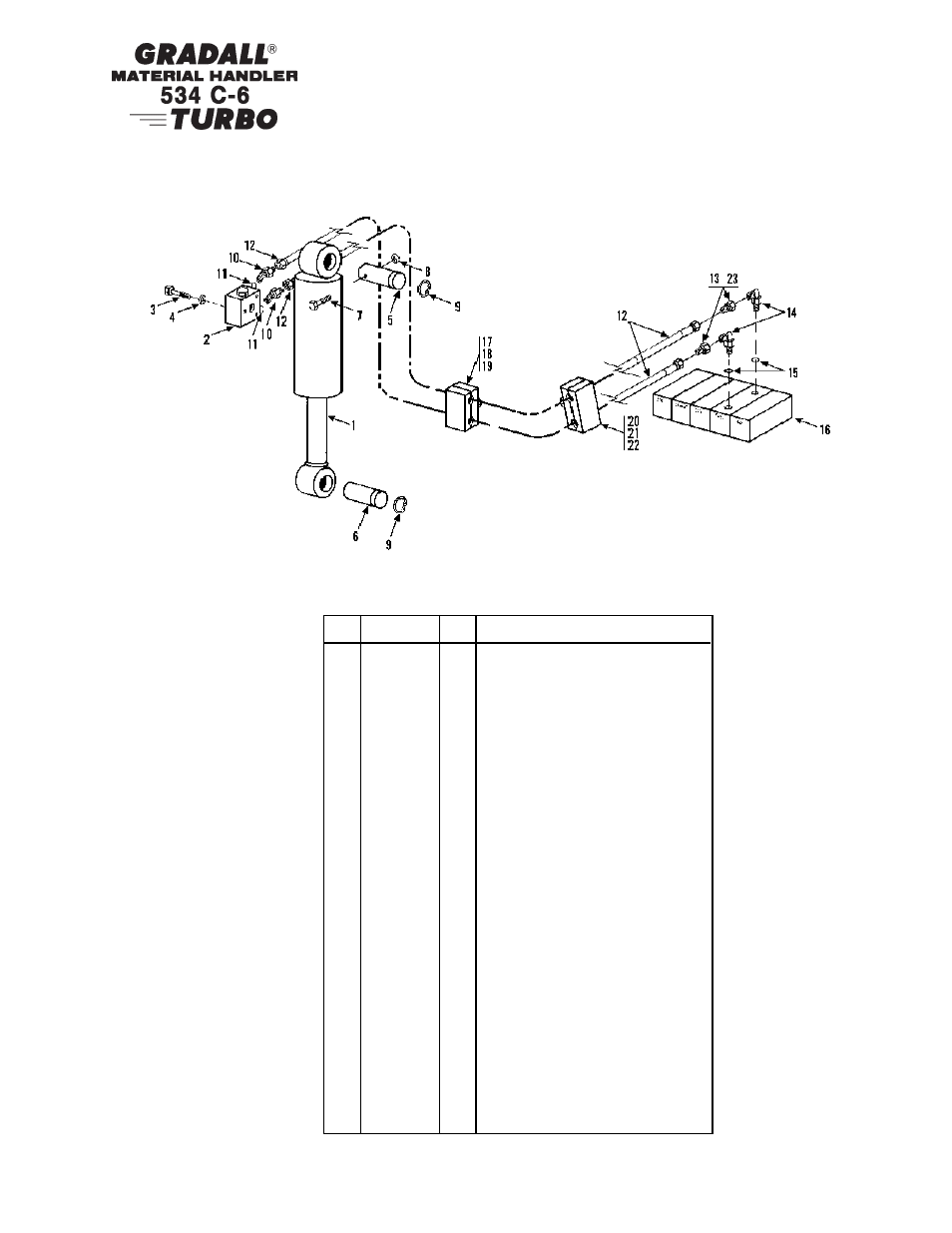

HYDRAULIC CIRCUITS

Sway Cylinder (534C-6 TURBO)

Starting Serial No. 0388043

Original Issue 8-95

Revised 4-2-97

Item

Part No.

Qty.

Description Of Part

1

Ref

SWAY CYLINDER - IOWA (see page
10-7 for details)

2

Ref

DUAL P.O. CHECK VALVE, (see page
10-15 for details)

3

8820-1040

3

HEX HD CAPSCREW, 3/8-16X2-1/4,
GR5

4

8855-1011

3

LOCKWASHER, 3/8

5

9108-1396

1

PIN

6

9020-7352

1

PIN

7

8820-1104

1

HEX HD CAPSCREW, 5/8-11X3-3/4,
GR5

8

8850-1010

1

HEX NUT, 5/8-11

9

9002-8935

2

RETAINING RING

10

8866-2082

2

ELBOW, 45 DEGREES (includes
item 11)

11

8859-1202

2

O-RING

12

8471-8645

2

HOSE ASSY

13

8866-1341

2

TUBE-END REDUCER, (1/2x1/4)

14

8866-2059

2

ADAPTER, 90 DEGREES, 5/8-1/2
(includes item 15)

15

8859-1206

2

O-RING

16

Ref

MAIN HYDRAULIC CONTROL
VALVE (see page 10-9 S/N 0288568
for details)

17

7713-3139

4

CLAMP SET

18

7713-3140

4

COVER PLATE

19

7713-3177

4

HEX BOLT, 5/16X1-3/8

20

7713-3279

2

CLAMP SET

21

7713-3137

2

COVER PLATE

22

8820-1023

2

HEX BOLT, 5/16X1-3/4

23

8866-1406

2

NUT (used with item 13)

MPC 1949-KG

*

* Changed part number on item 10.
