TO JOYSTICK

TO JOYSTICK

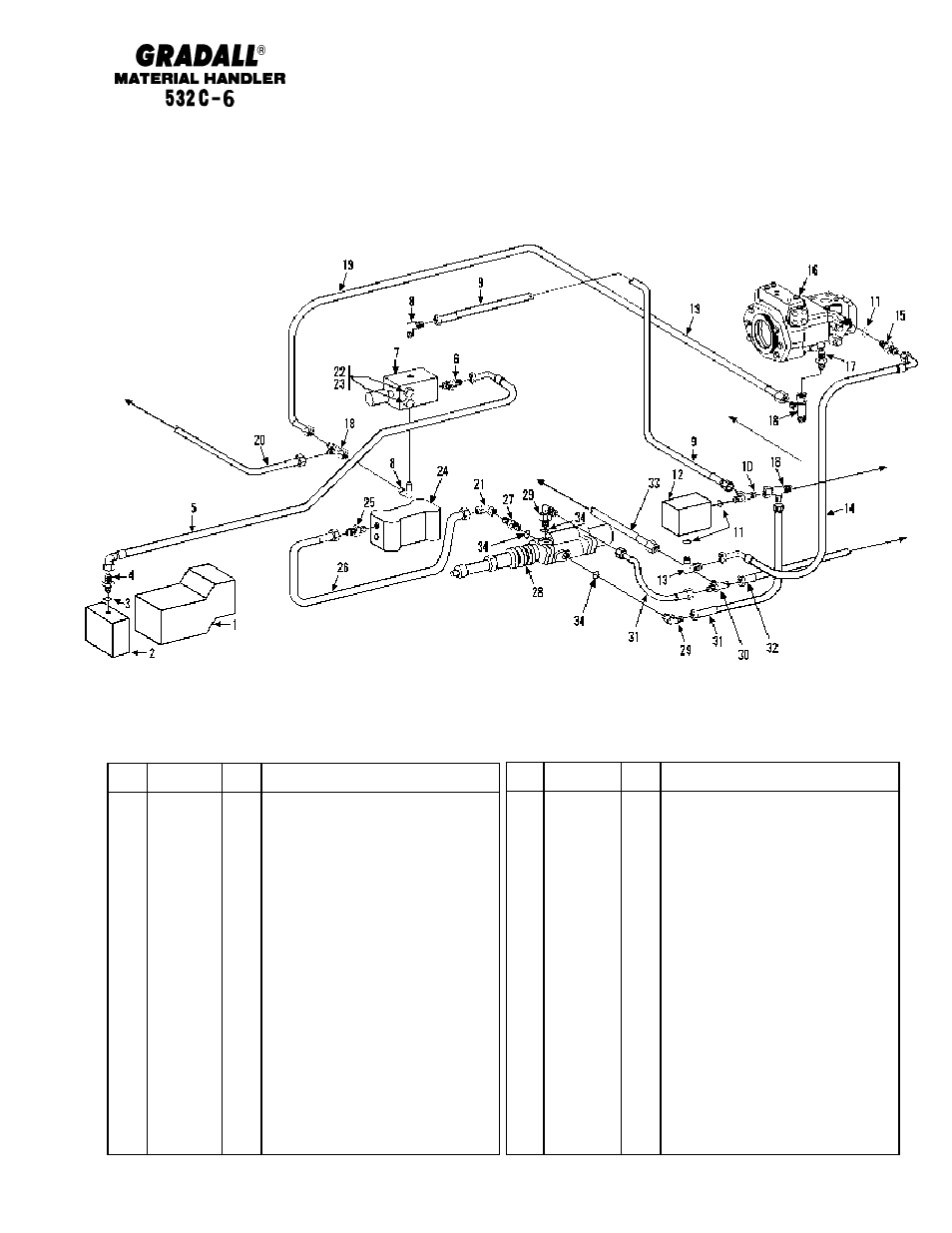

BRAKES

Inching & Parking Brake Lines (532C-6)

Starting Serial No. 0188166

Original Issue 4-93

Revised 9-28-95

TO HYDRAULIC

RESERVOIR

TO DUMP

(SEE PAGE 9-3)

Item

Part No.

Qty.

Description Of Part

17

9105-3426

1

CONNECTOR

18

8866-2239

3

SWIVEL NUT RUN TEE, 3/8 TUBE

19

8471-7852

1

HOSE ASSY

20

9020-4096

1

HOSE ASSY

21

8866-2105

1

ELBOW, 90 DEGREES (swivel nut)

22

8820-1008

2

HEX HD CAPSCREW, 1/4-20X1-3/4,
GR5

23

8855-1009

2

LOCKWASHER, 1/4

24

Ref

FLOW DIVIDER VALVE (see page
10-12 for details)

25

9105-3426

1

CONNECTOR

26

8471-7853

1

HOSE ASSY

27

9108-3306

1

CONNECTOR (includes item 34)

28

Ref

BRAKE VALVE ASSY (see page
10-13 for details)

29

9108-3310

2

ELBOW, 90 DEGREES (includes
item 34)

30

8866-1305

1

UNION TEE, 3/8 TUBE

31

8471-7890

2

HOSE ASSY

32

8471-6726

1

HOSE ASSY

33

7713-3197

1

HOSE ASSY

34

8859-1206

3

O-RING

KG

8-4

* Changed upper left to designate model more clearly. Changed part numbers on items 13, 14 & 32. Changed
quantity on items 18 & 21, added item 34.

*

*

*

*

*

*

*

*

Item

Part No.

Qty.

Description Of Part

1

Ref

FRONT AXLE DRIVE MOTOR (see
page 10-19 for details)

2

Ref

BRAKE ASSY (see page 6-4 for
details)

3

8859-1202

1

O-RING

4

8866-2003

1

CONNECTOR (includes item 3)

5

8471-7869

1

HOSE ASSY

6

9108-3213

1

CONNECTOR

7

Ref

SOLENOID VALVE (see page 10-14
for details)

8

8866-1109

2

MALE ELBOW, 90 DEGREES, 3/8
TUBE

9

8471-7889

1

HOSE ASSY

10

8866-2139

1

RUN TEE (includes item 11)

` 11

8859-1204

3

O-RING

12

Ref

INCHING VALVE (see page 10-16
for details)

13

8866-2064

1

ELBOW, 90 DEGREES (includes
item 11)

14

8471-7905

1

HOSE ASSY

15

8866-2017

1

CONNECTOR (includes item 11)

16

Ref

HYDROSTATIC TRANSMISSION
ASSY (see page 10-18 for details)
