8-4

BRAKES

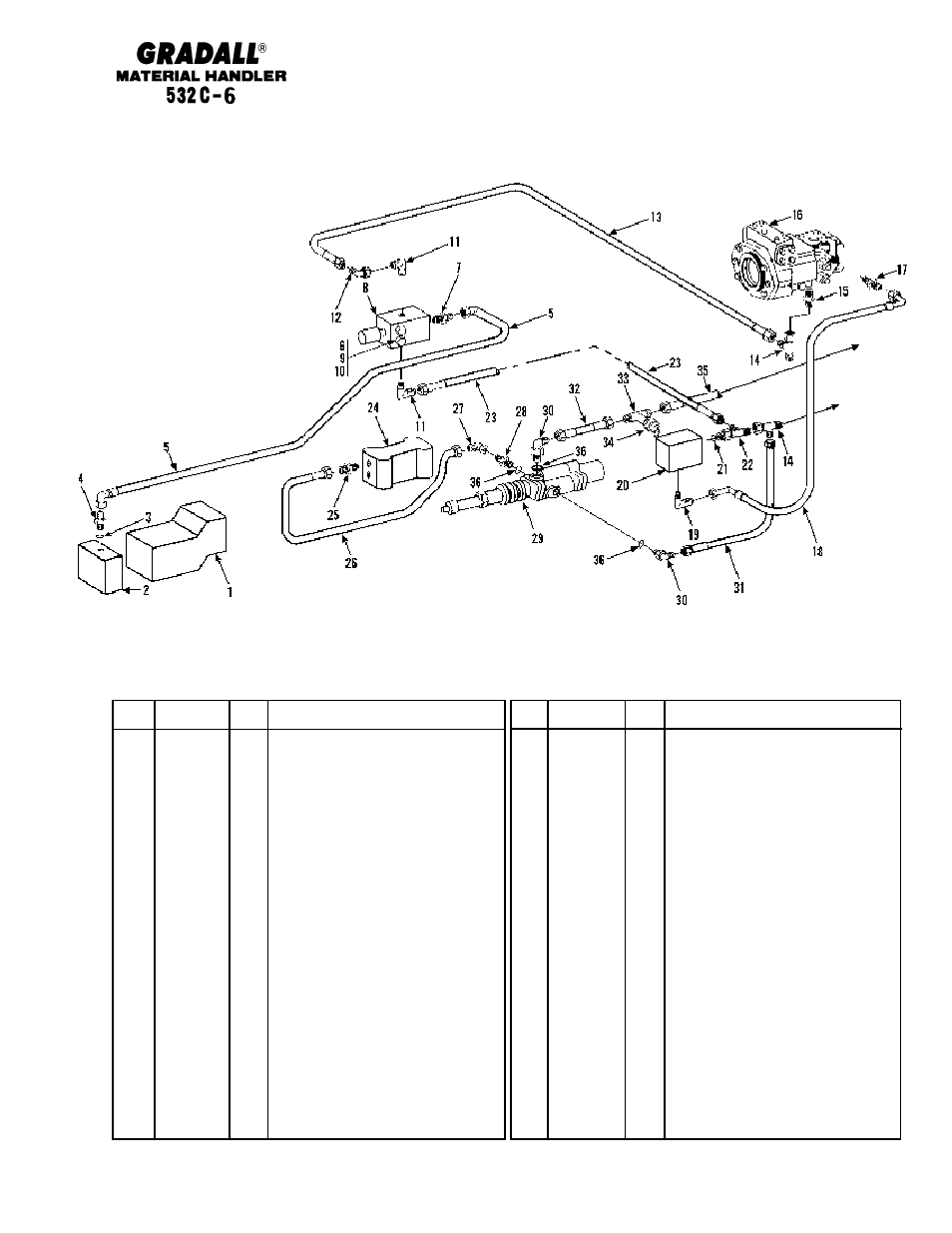

Inching & Parking Brake Lines (532C-6)

Starting Serial No. 0188002

Original Issue 1-90

Revised 9-26-95

TO DUMP

(see page 9-3)

TO HYDRAULIC

RESERVOIR

KG

Item

Part No.

Qty.

Description Of Part

1

Ref

FRONT AXLE DRIVE MOTOR (see
page 10-19 for details)

2

Ref

BRAKE ASSY (see page 6-4 for
details)

3

8859-1202

1

O-RING

4

8866-2003

1

CONNECTOR (includes item 3)

5

8471-7869

1

HOSE ASSY

6

8856-1107

2

FLATWASHER

7

9108-3213

1

CONNECTOR

8

Ref

SOLENOID VALVE (see page 10-14
for details)

9

8820-1008

2

HEX HD CAPSCREW, 1/4-20X1-3/4,
GR5

10

8855-1009

2

LOCKWASHER, 1/4

11

8866-1109

2

MALE ELBOW, 90 DEGREES, 3/8
TUBE

12

8866-2105

2

ELBOW, 90 DEGREES,
(swivel nut)

13

8471-7852

1

HOSE ASSY

14

8866-2239

2

SWIVEL NUT RUN TEE, 3/8 TUBE

15

9105-3426

1

CONNECTOR (includes o-ring)

8859-1207

1

O-RING

16

Ref

HYDROSTATIC TRANSMISSION
ASSY (see page 10-18 for details)

17

8866-2017

1

CONNECTOR (includes o-ring)

8859-1204

1

O-RING

Item

Part No.

Qty.

Description Of Part

18

8471-7817

1

HOSE ASSY

19

8866-2064

1

ELBOW, 90 DEGREES (includes
o-ring)

8859-1204

1

O-RING

20

Ref

INCHING VALVE (see page 10-16 for
details)

21

8859-1204

1

O-RING

22

8866-2139

1

RUN TEE (includes item 21)

23

8471-7889

1

HOSE ASSY

24

Ref

FLOW DIVIDER VALVE (see page
10-12 for details)

25

9105-3426

1

CONNECTOR

26

8471-7853

1

HOSE ASSY

27

8866-2105

1

ELBOW, 90 DEGREES (swivel nut)

28

9108-3306

1

CONNECTOR (includes item 36)

29

Ref

BRAKE VALVE ASSY (see page
10-13 for details)

30

9108-3310

2

ELBOW, 90 DEGREES (includes
item 36)

31

8471-7892

1

HOSE ASSY

32

8471-7890

1

HOSE ASSY

33

8866-1305

1

UNION TEE, 3/8 TUBE

34

8866-1364

1

CAP

35

8471-6358

1

HOSE ASSY

36

8859-1206

3

O-RING

* Changed part number on item 6, included o-ring with items 15, 28 & 30, and added item 36.

*

*

*

*

*
