Página 22-42

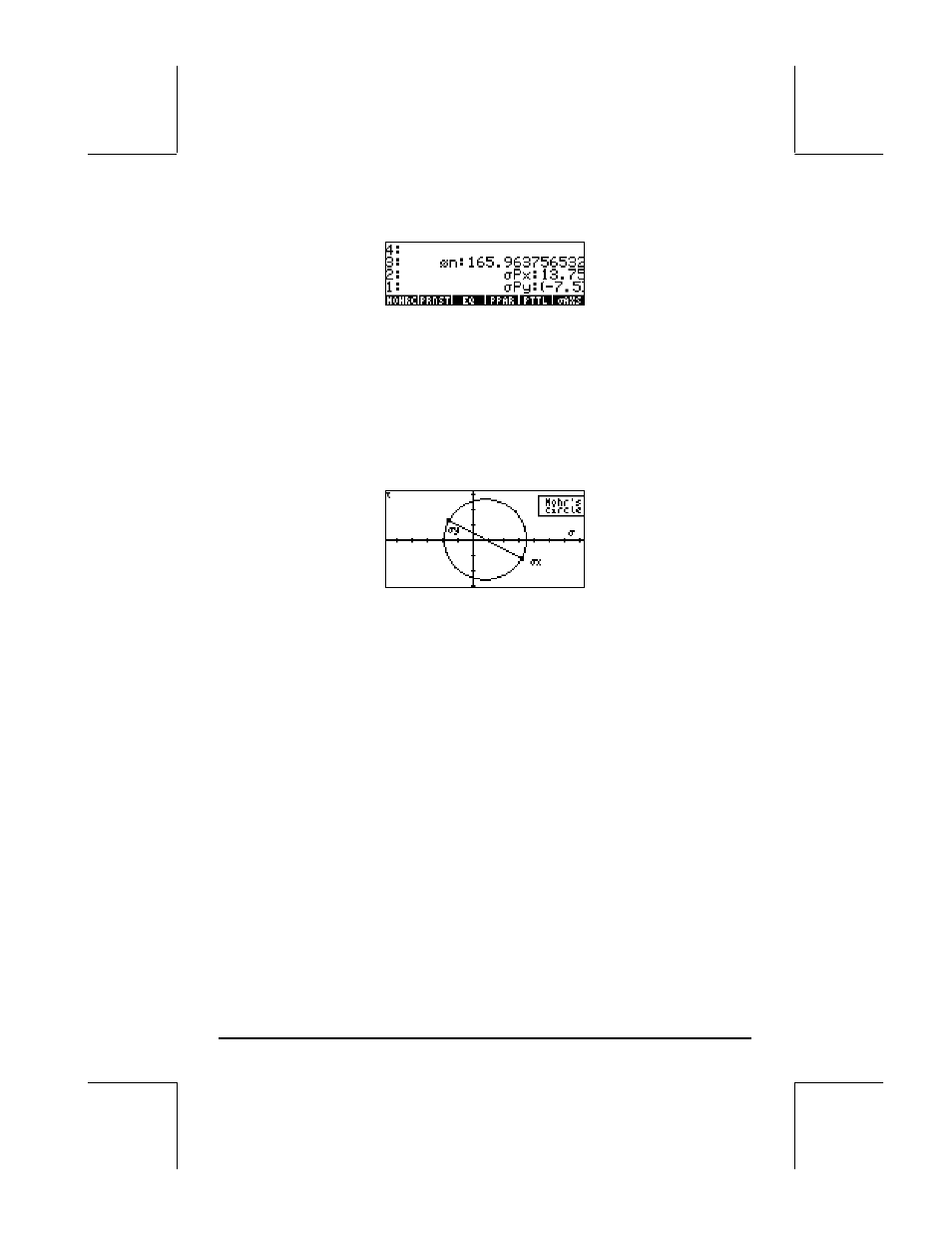

El resultado es:
Para dibujar el círculo de Mohr, utilizar el programa
@MOHRC, como sigue:
J@MOHRC
Comenzar programa PRNST
12.5˜ Escriba σx = 12.5
6.25\˜ Escriba σy = -6.25
5 \` Escriba τxy = -5, terminar entrada.
El resultado es:
Para encontrar los valores de las tensiones que corresponden a una rotación
de 35
o en el ángulo de la partícula tensionada, utilizamos:
$š Pantalla clara, mostrar PICT en pantalla gráfica
@TRACE @(x,y)@. Mover cursor sobre el círculo mostrando φ y (x,y)
Después, presione
™ hasta leer φ = 35. Los coordenadas correspondientes
son (1.63E0, -1.05E1), i.e., para φ = 35 o , σ’
xx
= 1.63 kPa, y σ’
yy
= -10.5kPa.
Una forma interactiva para el círculo de Mohr
Para una manera más lujosa de escribir los datos de entrada, podemos
sustituir el subprograma INDAT, con el programa siguiente que activa una
forma interactiva:
« “MOHR’S CIRCLE” { { “σx:” “Normal stress in x” 0 }
{ “σy:” “Normal stress in y” 0 } { “τxy:” “Shear stress”
0} } { } { 1 1 1 } { 1 1 1 } INFORM DROP »
