Dynojet 424x: Installation Guide User Manual
Page 143

B R I D G E E X T E N S I O N A S S E M B L Y
Bridge Extension Installation
Version 7
In Ground Model 424x/424xLC
2
Automotive Dynamometer Installation Guide
D-3
When there is no eddy current brake, secure both outer brace mounts to the dyno
using two 3/8 x 1.5-inch flange head bolts each.

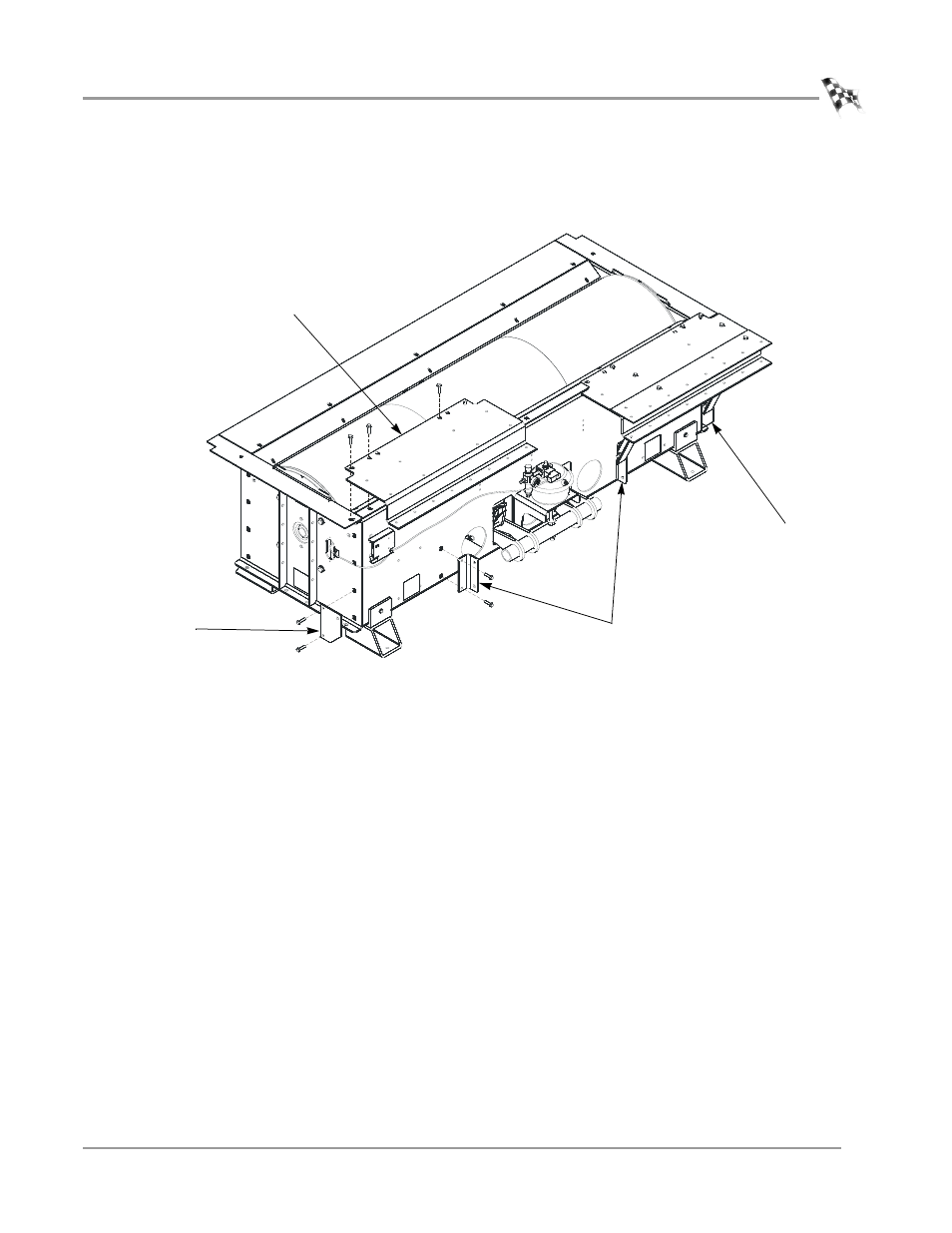

Figure D-2: Install the Extended Runner Mount and Brace Mounts with No Eddy Current Brake
AD159
extended runner
mount
inner brace
mount
outer brace
mount
outer brace
mount
