2 Collegamento
Attenzione: Prima di eseguire o modificare qualsiasi collegamento
sul pannello posteriore del lettore, verificare che tutti i componenti siano
spenti 0 che la spina sia disinserita dalla presa a muro.
Il lettore è dotato di uscite audio multicanale di tipo analogico e
digitale. Consultare il manuale in dotazione dell’amplificatore/
ricevitore da collegare per verificarne la compatibilità con le altre
apparecchiature (in particolare per quanto riguarda i formati
digitali—Dolby Digital, DTS, ecc.— che può decodificare).
1 Se l’amplificatore è dotato solo di
ingressi stereo, collegarli in questo
punto.
Se l’amplificatore è dotato di ingressi analogici per il canale 5,1,
collegarli in questo punto.
Se il lettore prevede gli ingressi analogici per il canale 5,1,
collegare gli ingressi REAR (surround) LS (sinistro)/RS (destro),
centrale e del subwoofer.
AV CO NFECTO R------------------
^ / I
' if ' '
------ CO M PO N a^% DEO O U T ---------------S-VID B JiJT V IDEO O UT —
\ 1 1
" a c
¡1
f
1
KidD O dO doi
lili lidDadDD dO di
: ^ R----------------------------------------------------------------- FRO N T ---------------L REAR CEN TER
j f- CO NTRO L -V" DIGITAL O UT -v-TV SYSTEM -s /Sv ^2S.
ill Щ ит] IN N TSC
O PT pTO AX J
_______ -1
Collegare l’ingresso coassiale o ottico
dell’amplificatore, se questo è dotato di ingressi
digitali.
Collegare la spina ad una
presa standard di corrente
alternata a muro.
ОРТ

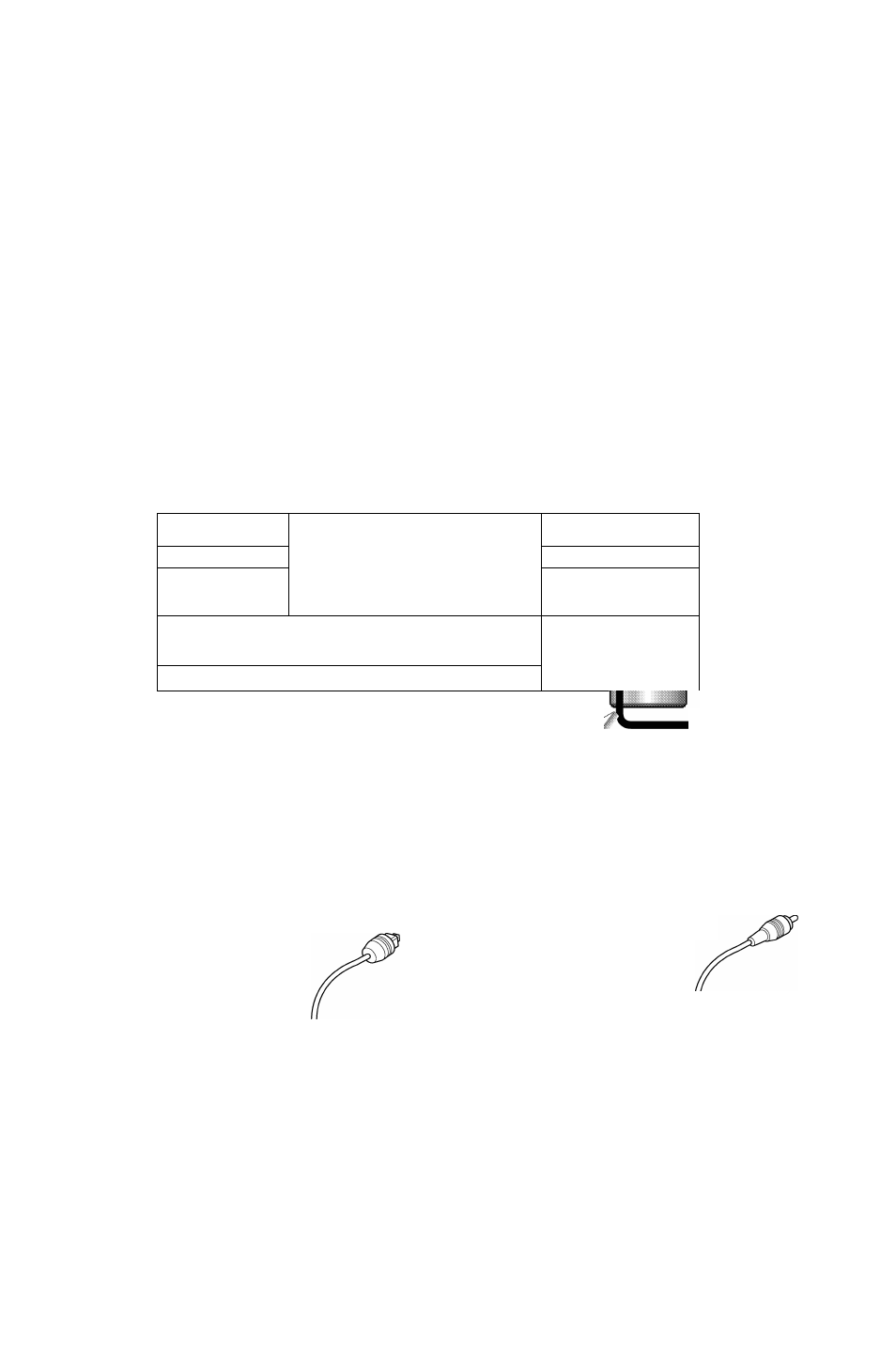

Collegamento di cavi ottici
Prima di collegare un cavo ottico,
togliere il rivestimento protettivo dal jack
collegato.
Esiste una sola possibilità di
collegamento dei cavi ottici, pertanto
verificare che la spina sia allineata
correttamente con il jack prima di
procedere alEinserimento. Inserire il cavo a fondo sino ad udire uno
scatto, a conferma del corretto fissaggio.
Ш1
COAX
Collegamento di cavi coassiali
Per il collegamento dei jack di tipo
coassiale, usare un sistema dotato di
connettore a pin (denominato anche
RCA 0 fono) su ciascuna estremità.
Verificare che il connettore sia inserito a
fondo.
Collegamento dei cavi audio analogici
Verificare che i connettori siano inseriti a fondo per il corretto
collegamento degli apparecchi. Prese e jack sono contraddistinti da
colori diversi per facilitare i collegamenti.
