2 Raccordement
Important: Avant d’entamer ou de modifier des connexions sur le
panneau arrière, assurez-vous que tous les équipements sont hors
tension et débranchés de la prise murale.
Ce lecteur émet des signaux audio multicanaux sous forme
analogique et numérique. Contrôlez dans le mode d’emploi de votre
amplificateur/récepteur avec quels équipements il est compatible (et
plus particulièrement quels formats numériques — Dolby Digital,
DTS, etc.— il peut décoder).
1
Si votre amplificateur est
uniquement doté d’entrées stéréo,
raccordez-les ici.
Si votre amplificateur est doté d’entrées analogiques à 5,1 canaux,
raccordez-les ici.
Raccordez-les aux entrées REAR (son surround) LS (gauche)/RS
(droite), centrale et subwoofer si votre amplificateur est doté
d’entrées analogiques à 5,1 canaux.
AV CO NFECTO R------------------
^ /I ' if ' '
------ CO M PO N a^% DEO O U T ---------------S-VID B JiJT V IDEO O UT —
\1 1
" a C ji
f
1
iiiidD O dO dO ii
lili lidDadDD O O di
: ^ R----------------------------------------------------------------- FRO N T ---------------L REAR CEN TER
f- CO NTRO L -V" DIGITAL O UT -v-TV SYSTEM -s /Sv ^2S.
ill Щ ит] IN N TSC
O PT pTO AX
J______ -1
Raccordez-le à l’entrée coaxiale ou optique de
votre amplificateur, s’il est doté d’entrées
numériques.
Raccordez-la à une prise
murale secteur standard.

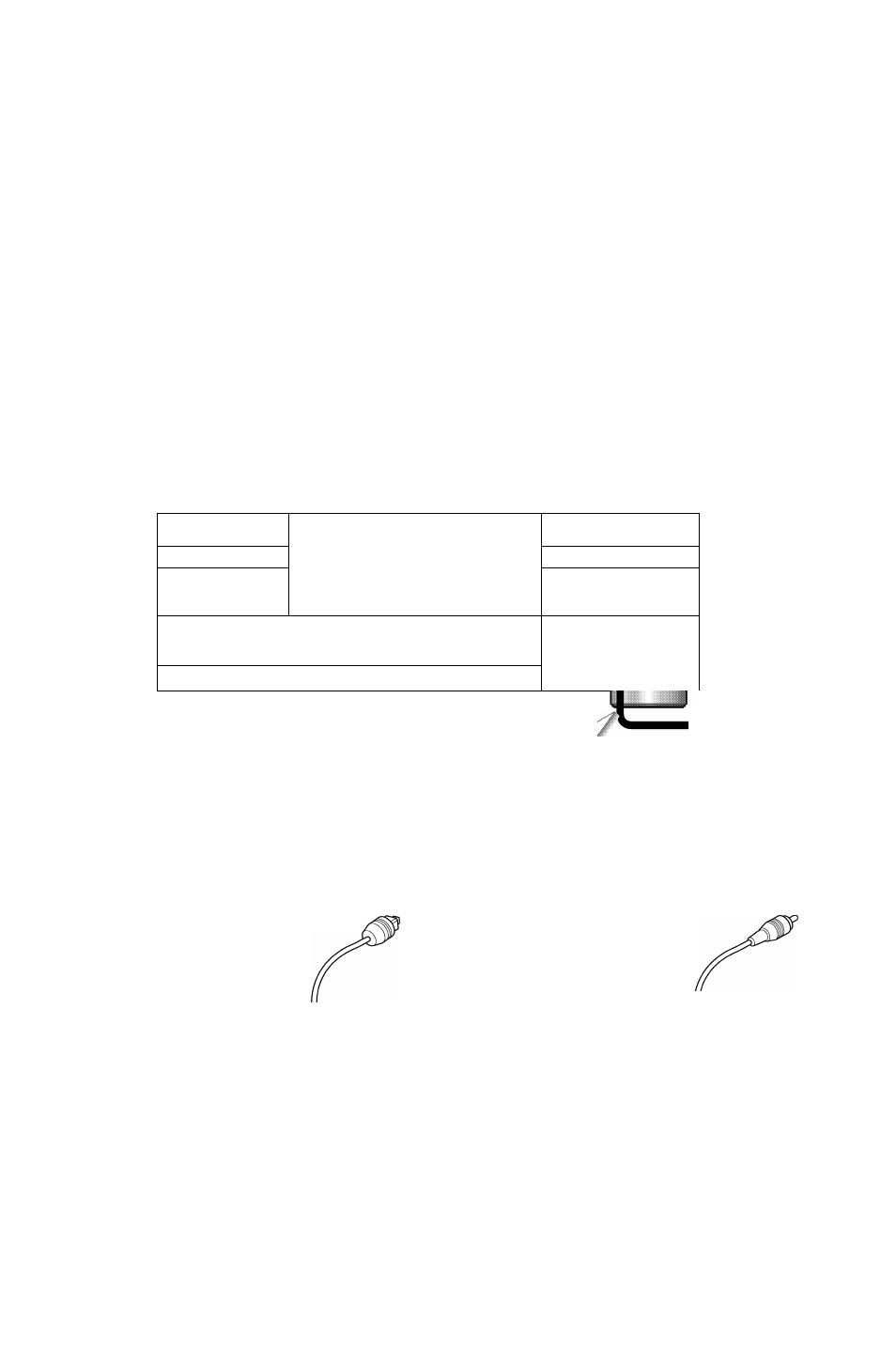

Raccordement de câbles optiques
Avant de brancher un câble optique,
retirez le capuchon de protection de la
prise optique.
Comme les interconnexions optiques ne
s’enfichent que dans un sens, assurez-
vous que la fiche est correctement alignée
sur la prise avant de l’insérer. Elle produit
un déclic lorsqu’elle est complètement enfichée.
ОРТ
COAX
Raccordement des câbles coaxiaux
Utilisez un interconnecteur doté d’une
fiche à broche (également appelée fiche
RCA ou phono) aux deux extrémités
pour raccorder des prises numériques
coaxiales. Assurez-vous que la fiche est
complètement insérée dans la prise.
Raccordement de câbles audio analogiques
Insérez complètement les fiches de manière à obtenir la meilleure
connexion possible. Les fiches et les prises sont identifiées par un code
de couleur pour faciliter les connexions.
