DS33Z41 Quad IMUX Ethernet Mapper
21 of 167

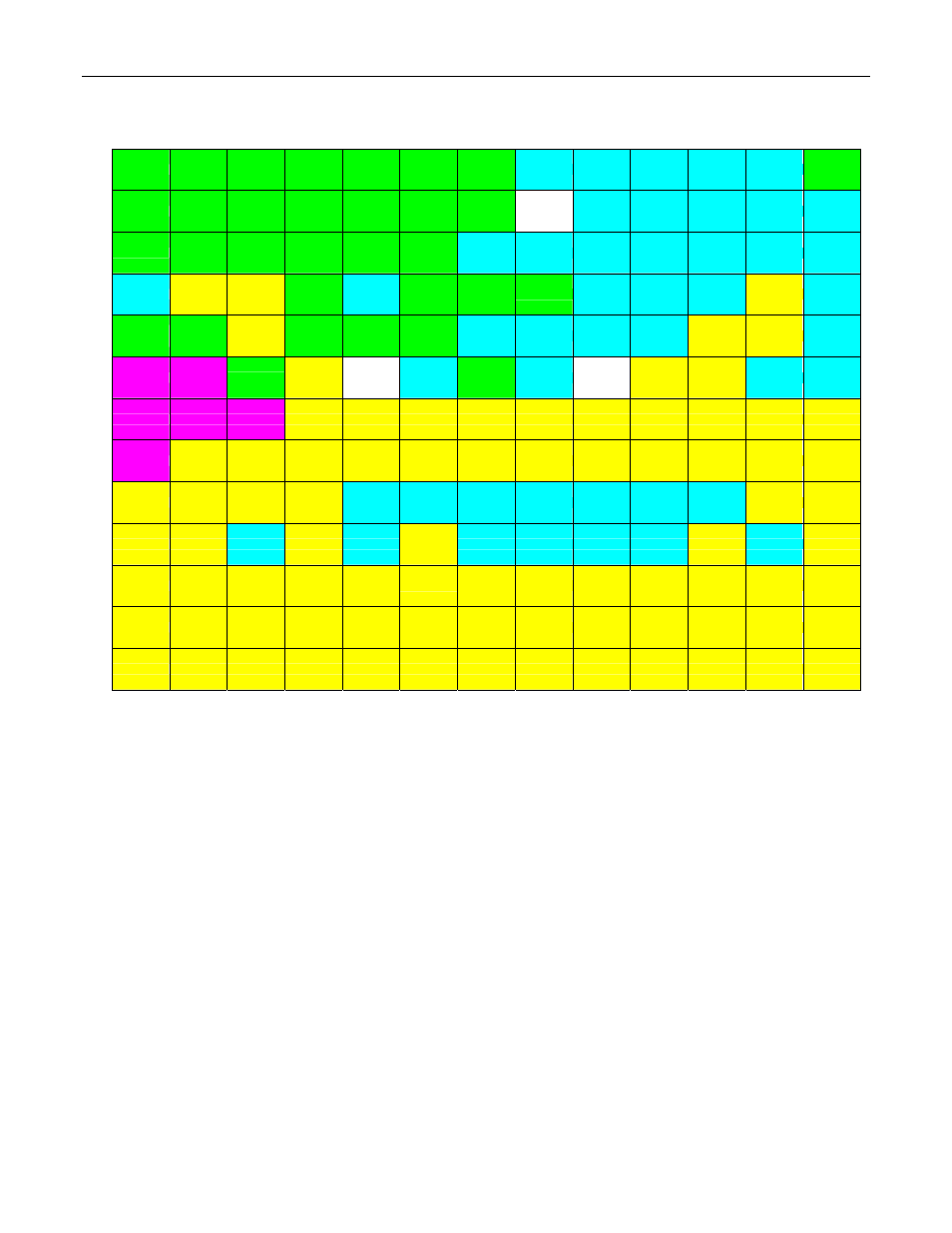

Figure 7-1. DS33Z41 256-Ball CSBGA Pinout
1 2 3 4 5 6 7 8 9 10 11 12 13
A A0 A2 A5 A8 D0 D1 D2 TX_CLK VSS RX_CLK RXD[3] VSS DCEDTES
B A1 A3 A6 A9 D3 D4 D5 NC TXD[0] VSS RXD[0] RX_ERR COL_DET
C
CS A4 A7 RMIIMIIS D6 D7 QOVF RX_CRS TXD[1] VSS RXD[1] MDC MDIO
D
VSS VDD1.8 VDD1.8 JTCLK VSS MODEC[0] MODEC[1] RST TXD[2] RX_DV RXD[2] VDD1.8 REF_CLK
E RD /
DS
WR /
R W
VDD1.8 JTDI JTDO JTRST VSS VSS TXD[3] TX_EN VDD1.8 VDD1.8 REF_CLKO
F TCLKI TSER INT VDD1.8 NC VSS JTMS VSS NC VDD1.8 SDATA[29] VSS VSS
G
RSYNC RCLKI TSYNC SDMASK[1] VDD3 VDD3 VDD3 VDD3 VDD3 VDD3 SDATA[30] SDATA[28] SDCLKI
H RSER VDD3 SDATA[10] SCAS VDD3 VDD3 VDD3 VDD3 VDD3 VDD3 SDATA[17] SDATA[27] SDATA[26]
J SDATA[11] SDATA[12] SDATA[8] VDD1.8 VSS VSS VSS VSS VSS VSS VSS SDATA[25] SDATA[24]
K
SDATA[13] SDATA[14] VSS VDD1.8 VSS SRAS VSS VSS VSS VSS SDA[3] VSS SDATA[23]
L
SDATA[15] SDATA[1] VDD1.8 SDATA[7] SDA[7] SDCS SDA[4] SDA[5] SDA[6] SDATA[31] SDA[2] VDD1.8 SDATA[21]
M SDATA[0] SDATA[3] SDATA[9] SWE SDA[8] SBA[0] SDA[9] SDA[10] SDMASK[3] SDMASK[2] SDATA[18] SDATA[16] VDD1.8
N
SDATA[2] SDATA[4] SDATA[6] SDATA[5] SDCLKO SDMASK[0] SBA[1] SDA[11] SDA[0] SDA[1] SDATA[20] SDATA[22] SDATA[19]
