5–2
Programming
Display
(Read Only)
Parameter Groups
Process
Process Display
Program
(Read and Write)
Parameter Groups
Power-Up Mode &
Status Display
ESC
SEL
"Choose Mode"
or
or
or
or

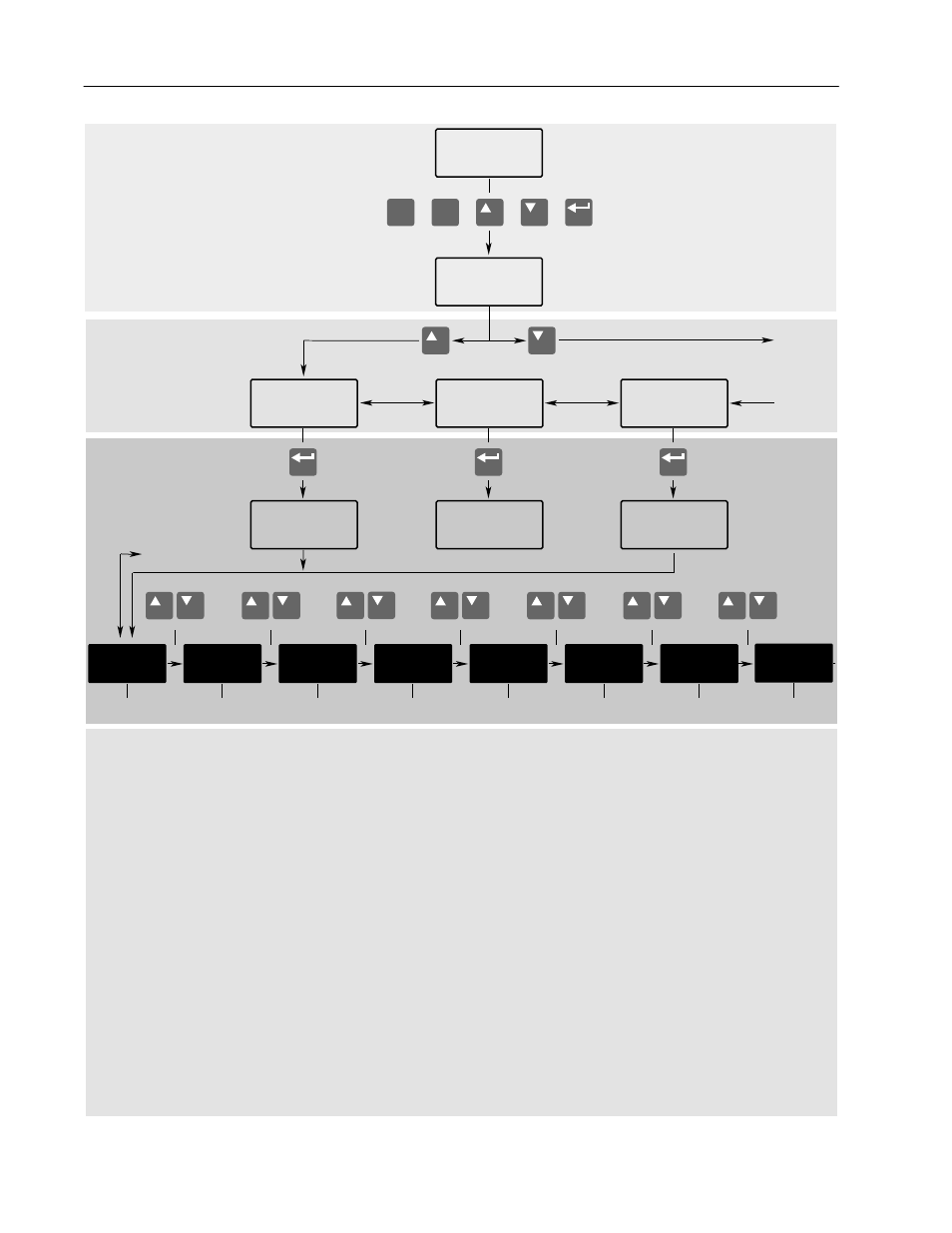

OPERATOR LEVEL
MODE LEVEL
GROUP LEVEL
page 5-7
Output Current
Output Voltage
Output Power
DC Bus Voltage
Output Freq
Freq Command
4-20 mA Hertz
0-10 Volt Hertz
Pot Hertz
Pulse/Enc Hertz
MOP Hertz
Heatsink Temp
Power OL Count
Motor OL Count
Last Fault
Torque Current
Flux Current
% Output Power
% Output Curr
page 5-29
Fault Buffer 0
Fault Buffer 1
Fault Buffer 2
Fault Buffer 3
Clear Fault
Cur Lim Trip En
Shear Pin Fault
Motor OL Fault
Line Loss Fault
Blwn Fuse Flt
Low Bus Fault
Fault Data
Flt Motor Mode
Flt Power Mode
Fault Frequency
Flt Driv Status
Fault Alarms
Flt Clear Mode
Ground Warning
page 5-10
Input Mode
Freq Select 1
Accel Time 1
Decel Time 1
Minimum Freq
Maximum Freq
Stop Select 1
Current Limit
Current Lmt Sel
Adaptive I Lim
Overload Mode
Overload Amps
VT Scaling
Motor NP RPM
Motor NP Hertz
Motor NP Volts
Motor NP Amps
page 5-14
Minimum Freq
Maximum Freq
PWM Frequency
Analog Trim En
4-20mA Loss Sel
Accel Time 2
Decel Time 2
Stop Select 1
DC Hold Time
DC Hold Level
Hold Level Sel
Bus Limit En
Motor Type
Stop Select 2
KP Amps
page 5-19
Freq Select 1
Freq Select 2
Jog Frequency
Preset Freq 1
Preset Freq 2
Preset Freq 3
Preset Freq 4
Preset Freq 5
Preset Freq 6
Preset Freq 7
Skip Freq 1
Skip Freq 2
Skip Freq 3
Skip Freq Band
MOP Increment
Save MOP Ref
Freq Ref SqRoot
Pulse/Enc Scale
page 5-21
Dwell Frequency
Dwell Time
Speed Control
Slip @ F.L.A.
Slip Comp Gain
Run On Power Up
Reset/Run Tries
Reset/Run Time
S Curve Enable
S Curve Time
Language
Flying Start En
FStart Forward
FStart Reverse
LLoss Restart
Traverse Period
Max Traverse
P Jump
page 5-26
Input Mode
CR1 Out Select
CR2 Out Select
CR3 Out Select
CR4 Out Select
Dig Out Freq
Dig Out Current
Dig Out Torque
Set 0-10 Vlt Lo
Set 0-10 Vlt Hi
Set 4-20 mA Lo
Set 4-20 mA Hi
Analog Out Sel
Anlg Out Offset
Abs Analog Out
Set Anlg Out Lo
Set Anlg Out Hi
PARAMETER LEVEL
Wraps to Linear List
Faults
Setup
Advanced
Setup
Frequency
Set
I/O
Config
Feature
Select
Metering
Diagnostics
page 5-34
Drive Status
2nd Drive Sts
Drive Alarm
Latched Alarms
Input Status
Freq Source
Freq Command
Drive Direction
Stop Mode Used
Motor Mode
Power Mode
Output Pulses
Current Angle
Heatsink Temp
Set Defaults
DC Bus Memory
EEPROM Cksum
