IT - I
taliano - M
anuale di istruzioni
20
7.1.12 Impostazione modo verifica
settaggi (DIP1)
• SW 1=ON: Visualizza Configurazione. Da usare
solo come verifica della configurazione alla fine dei
settaggi. Durante il normale utilizzo assicurarsi che
la levetta sia su OFF (SW 1=OFF).
7.1.13 Impostazione del baudrate
(DIP1)
I dip-switch 4, 3 e 2 sono utilizzati per impostare la
velocità di comunicazione del dispositivo secondo la
tabella sotto riportata.
IMPOSTAZIONE DEL BAUDRATE (DIP1)
Descrizione SW 1 SW 2 SW 3 SW 4 SW 5-6-7-8 C
onfigur
azione
Selezione del
baud-rate - ON ON ON - 38400 baud
- OFF ON ON - 19200 baud
- ON OFF ON - 9600 baud
- OFF OFF ON - 4800 baud
- ON ON OFF - 2400 baud
- OFF ON OFF - 1200 baud
- ON OFF OFF - 600 baud
- OFF OFF OFF - 300 baud
Visualizzazione
configurazioni ON - - - Visualizzazione
abilitata
OFF - - - Visualizzazione
disabilitata
Tab. 09

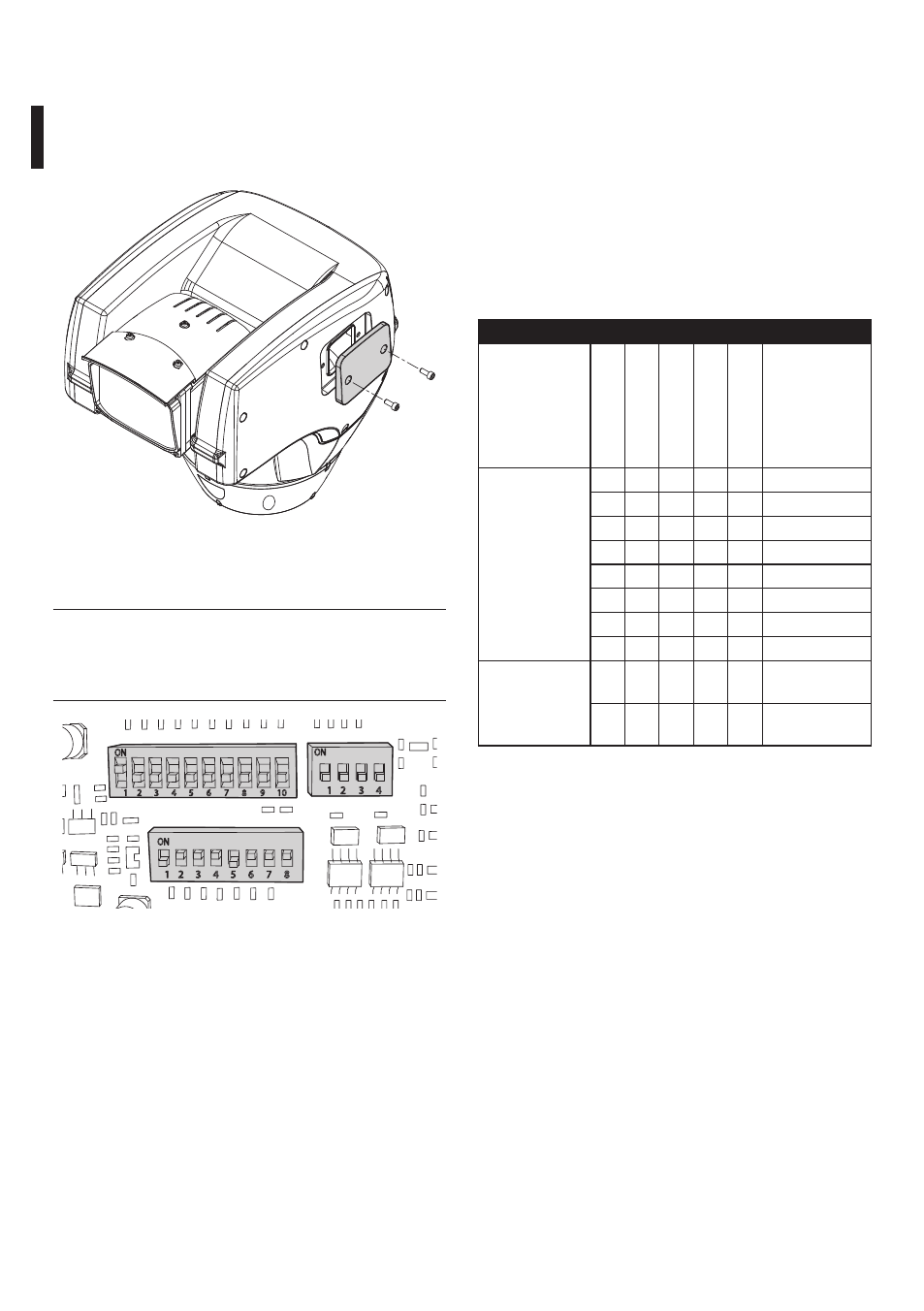

7.1.11 Configurazione dip-switch
Prima di alimentare il dispositivo, è necessario
configurarlo correttamente tramite i dip-
switch presenti all’interno dello sportellino di
configurazione. Aprire svitando le viti come illustrato
in figura:
Fig. 26
Il successivo schema raffigura i dip-switch, una volta
aperto lo sportellino di configurazione.
h La levetta del dip-switch (SW) verso l'alto
rappresenta il valore 1 (ON) mentre la
levetta verso il basso rappresenta il valore
0 (OFF).
DIP2 DIP3
DIP1
Fig. 27
