IT - I
taliano - M
anuale di istruzioni
12

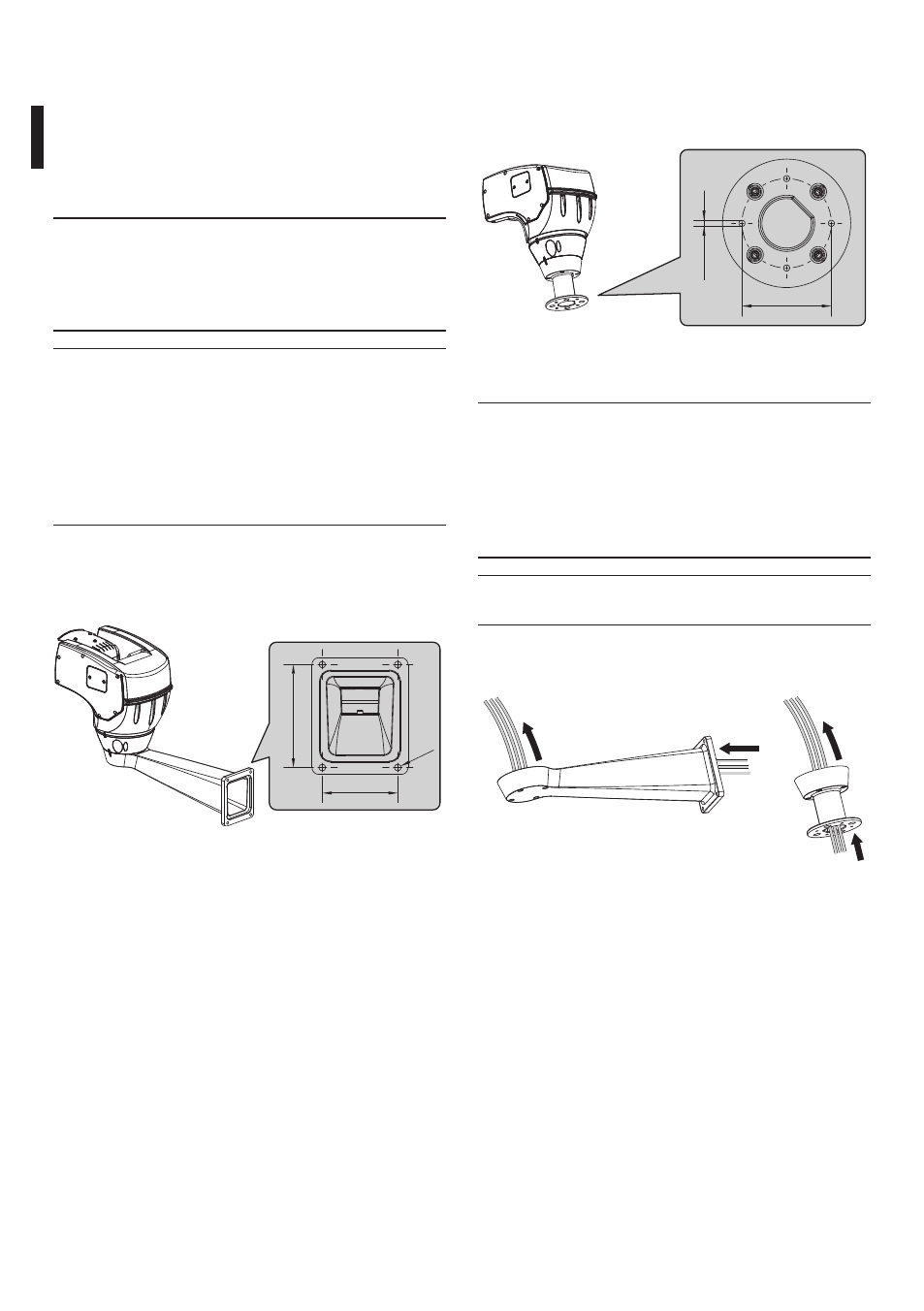

6.4.1.2 Fissaggio con supporto a colonna
(opzionale)
Il supporto a colonna permette il passaggio interno
dei cavi di collegamento.
Ш 101.6
Ш 7
Fig. 04
6.4.2 Passaggio cavi
h I cavi di collegamento non devono essere
accessibili dall'esterno, inoltre, poiché il
cavo si potrebbe sfilare, devono essere
opportunamente fissati al palo per evitare
che l'eccessivo peso ne comporti lo
sfilamento accidentale compromettendone
la sicurezza dell'apparecchiatura.
h I cavi utilizzati devono essere conformi al
tipo di installazione.
Introdurre i cavi all’interno del supporto in modo che
fuoriescano per circa 50cm.
50cm 50cm
Fig. 05
6.4 Lavoro preparatorio prima
dell’installazione
6.4.1 Fissaggio del supporto
Esistono due tipi di supporti, scegliere il supporto più
adatto all'installazione e seguire tutte le indicazioni
riportate in questo capitolo.
h Il dispositivo deve essere montato in
posizione verticale. Ogni posizionamento
alternativo potrebbe compromettere le
prestazioni dell'apparecchiatura. Non
montare il dispositivo capovolto.
h Porre particolare attenzione ai sistemi
di fissaggio dell'apparecchiatura. Se
l'apparecchiatura deve essere fissata ad una
superficie di calcestruzzo bisogna utilizzare
tasselli con coppia di trazione minima pari
a 300daN cadauno, se la superficie è di
metallo usare viti di diametro minimo pari a
8mm e di lunghezza appropriata.
6.4.1.1 Fissaggio con staffa (opzionale)
La staffa è forata per consentire il passaggio dei cavi
di collegamento.
110
Ø 9
150
Fig. 03
