9.6.3.3 Menu Masquage
Le masquage dynamique permet de créer un
maximum de 24 masques de façon à obscurcir des
zones particulières définies par l’utilisateur.
Les masques sont définis dans l’espace et tiennent
compte de la position horizontale et verticale et de la
profondeur du zoom au moment de la configuration.
ULISSE COMPACT THERMAL maintient
automatiquement la position et la dimension du
masque en fonction de la zone affichée.
Un maximum de 8 masques peut être affiché
simultanément.
Si le dispositif est utilisé à sa vitesse maximale, les
temps de mise à jour du signal vidéo deviennent
critiques et il est nécessaire de créer des masques
plus grands que l’objet afin de cacher ce dernier plus
longtemps durant le passage et d’éviter tout risque
de visualisation.
j En vue d’un fonctionnement parfait, la
position en tilt du masque doit toujours
être comprise entre -70 et +70 degrés et la
dimension du masque doit être le double
de celle de l’objet (en hauteur et en largeur).
Le menu Masquage permet de configurer les
paramètres suivants:
01. Couleur Masque: Permet de sélectionner la
couleur des masques.
02. Modifier Masques: Permet d’accéder au sous-
menu Modifier Masques et de configurer les
paramètres de masquage dynamique.

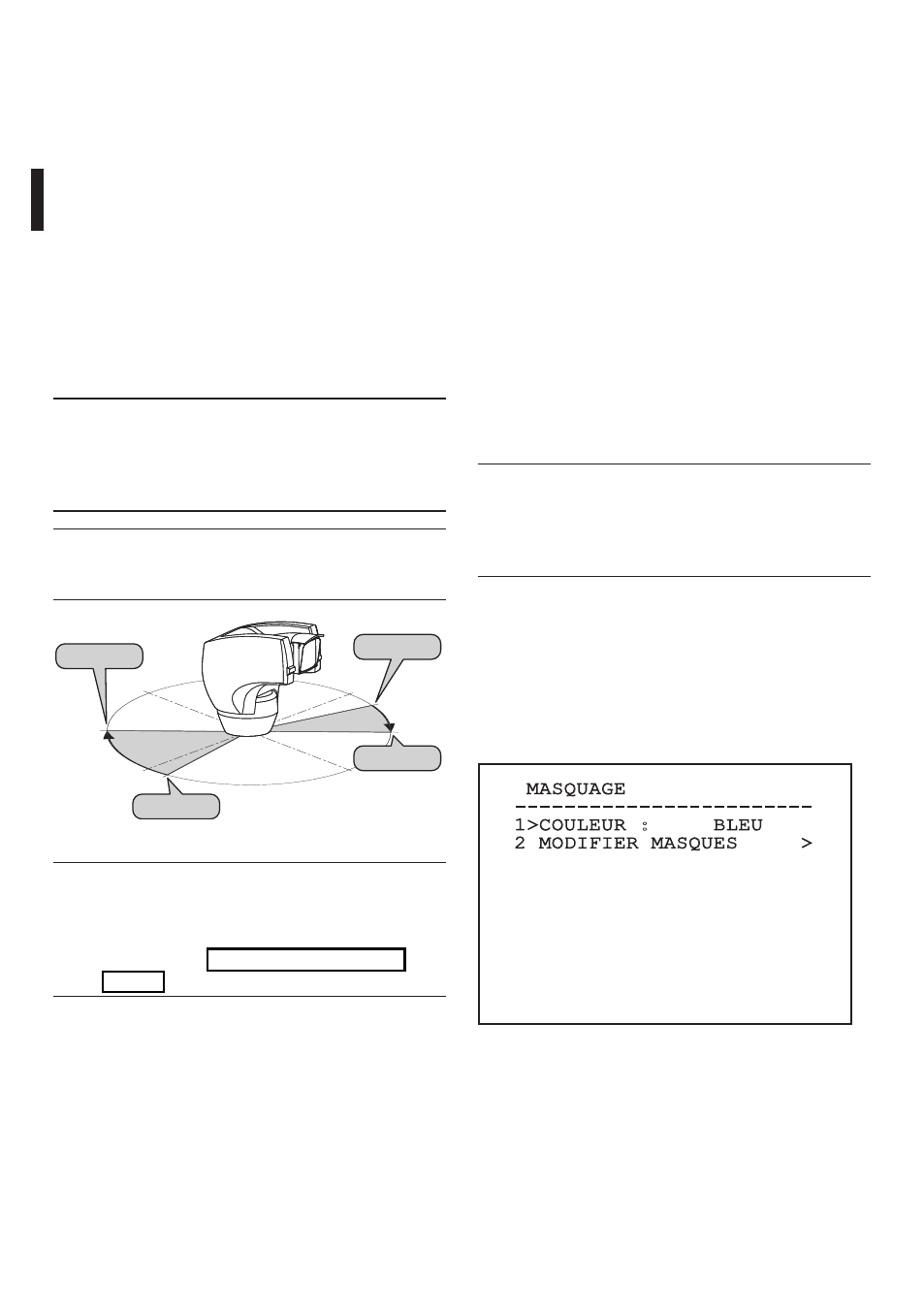

MASQUAGE
------------------------
1>COULEUR : BLEU
2 MODIFIER MASQUES >
Fig. 52
Exemple: Pour activer le titrage de la zone 1 quand
le dispositif se trouve entre +15° et +45°, procéder
comme suit:
• Valider le titrage des zones en configurant O
comme valeur de la rubrique Validation du menu
Titrage Des Zones.
• Configurer 1 comme valeur du paramètre Nr du
menu Modifier Zones.
• Configurer +15.00 comme valeur du paramètre
Start du menu Modifier Zones.
• Configurer +45.00 comme valeur du paramètre
Stop du menu Modifier Zones.
• Si nécessaire, modifier le texte affiché en
sélectionnant la rubrique Texte du menu Modifier
Zone.
j Si les valeurs de Start et Stop du menu
Modifier zone sont à zéro, l’affichage du
texte est désactivé. En cas de superposition
de plusieurs zones, la zone portant le
nombre le plus haut prévaut.
j Pour la définition des aires, suivre le sens
des aiguilles d’une montre comme indiqué
sur la figure.
0°
Start1=15°
Stop1=45°
Start2=170°
Stop2=135°
-90°
90° -180°
Fig. 51
j Le nom et la position standards des aires
de la tourelle se réfèrent aux quatre points
cardinaux. La position du NORD se modifie
à l’aide du paramètre Offset Pan du menu
mouvement ("9.6.4 Menu Mouvement",
page 33).
