IT - I
taliano - M
anuale di istruzioni
14

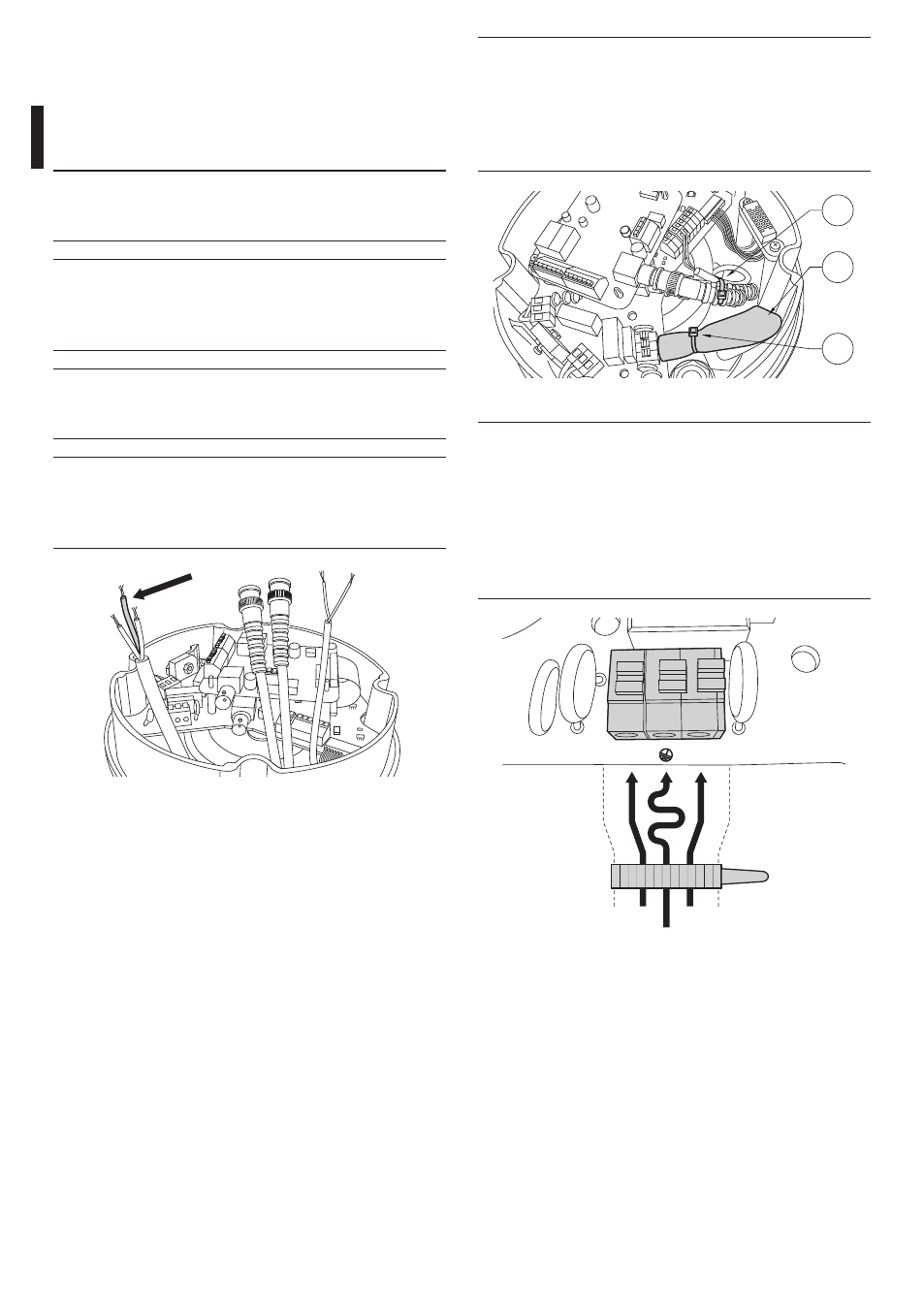

h Il cavo di alimentazione deve essere
coperto con la guaina siliconica (01)
presente nella dotazione e fissata con
l’apposita fascetta (02). Inoltre tutti i cavi di
segnale devono essere raggruppati con una
fascetta (03).
01
02
03
Fig. 11
h L'edificio deve avere installato un circuito
di protezione (magneto termico) bipolare
da 20A massimo, che deve comprendere un
interruttore bipolare di tipo automatico che
preveda anche la protezione della corrente
di guasto verso terra (magnetotermico +
differenziale) con distanza minima tra i
contatti di 3mm.
J2
L N a
Terra
Fase Neutro
Fig. 12
7.1.3 Collegamento della linea di
alimentazione
Il dispositivo è disponibile in versioni con tensioni
di alimentazione diverse, il cui valore è riportato
nell'etichetta identificativa del prodotto.
g Eseguire le operazioni di connessione della
base, soltanto in assenza di alimentazione e
con dispositivo di sezionamento aperto.
h All’atto dell’installazione controllare che
le caratteristiche di alimentazione fornita
dall'impianto corrispondano a quelle
richieste dal dispositivo.
h Controllare che le fonti di alimentazione
ed i cavi di collegamento siano in grado di
sopportare il consumo del sistema.
h Il cavo di terra deve essere più lungo degli
altri due di circa 10mm per prevenirne
il distacco accidentale a causa dello
stiramento del cavo.
Fig. 10
