FR - F
rançais - M
anuel d'instruc
tions
16

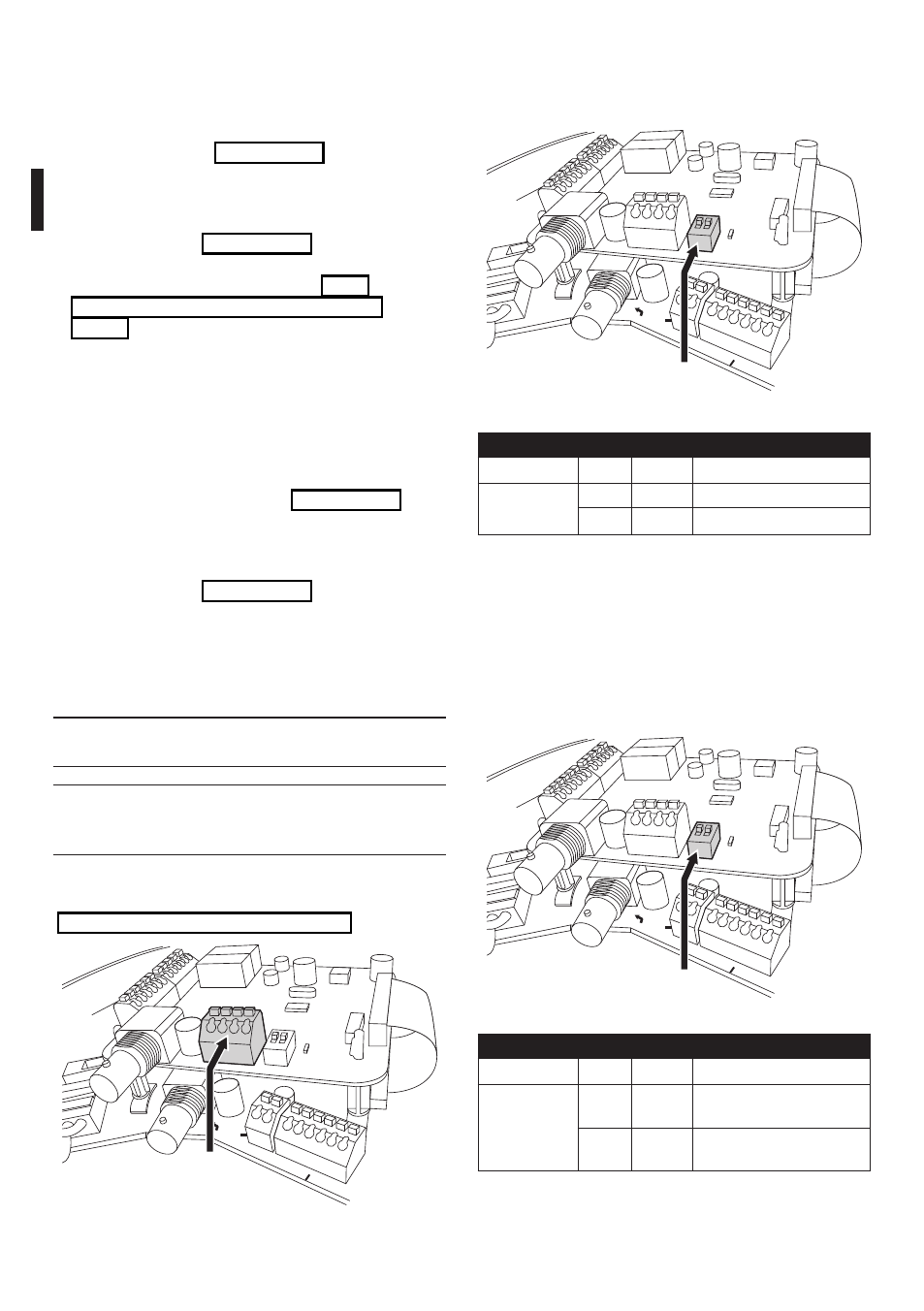

7.1.6 Configuration format vidéo DS1
(versions avec caméra thermique uniquement)
Le dip-switch 1 sélectionne le type de format vidéo en sortie.
SGND
VIDEO OUT
CVBS
GND
A
B
A
B
SGND
RS485-1
RS485-2 SGND
A B SW1
1 2
TH IC11
DS1
Fig. 16
CONFIGURATION VIDÉO ET TÉLÉMÉTRIE (DS1)
Description SW 1 SW 2 Configuration
Format vidéo ON - Format vidéo PAL
OFF - Format vidéo NTSC
Tab. 02
La position du dip-switch est sans importance sur les
versions avec double caméra.
7.1.7 Terminaison de la ligne sérielle
RS485-3 (DS1)
Le dip-switch 2 valide la terminaison (120 Ohms) de
la ligne sérielle.
SGND
VIDEO OUT
CVBS
GND
A
B
A
B
SGND
RS485-1
RS485-2 SGND
A B SW1
1 2
TH IC11
DS1
Fig. 17
CONFIGURATION VIDÉO ET TÉLÉMÉTRIE (DS1)
Description SW 1 SW 2 Configuration
Terminaison
ligne sérielle - ON Terminaison RS485-3
habilitée
- OFF Terminaison RS485-3
non-habilitée
Tab. 03
7.1.4.3 Sortie des signaux vidéo (version
avec double caméra)
Description des sorties vidéo:
• Vidéo principale:La sortie vidéo principale
(connecteurs J5-J7, Fig. 13, page 15) est utilisée
pour la transmission du signal vidéo du module
intégré.
• Vidéo secondaire: La seconde sortie vidéo
(connecteur CN3, Fig. 14, page 15) permet
de sélectionner le signal vidéo de la caméra
thermique ou du module intégré ("10.11
Commutation de la sortie vidéo secondaire",
page 45). Le signal vidéo affiché par défaut est
celui provenant de la caméra thermique.
7.1.4.4 Sortie du Signal vidéo (version avec
caméra thermique uniquement)
Description des sorties vidéo :
• Vidéo principale: Sur tous les modèles avec
caméra thermique uniquement, la sortie vidéo
principale (connecteurs J5-J7, Fig. 13, page 15)
est utilisée pour la transmission du signal vidéo de
la caméra thermique.
• Vidéo secondaire: Le signal vidéo secondaire
(connecteur CN3, Fig. 14, page 15) n'est pas
utilisé.
7.1.5 Connexion de la ligne de contrôle
direct de la caméra thermique RS485-3
(versions avec double caméra uniquement)
h L'installation est du type TNV-1, ne pas la
connecter à des circuits SELV.
h Pour réduire les risques d’incendie, utiliser
uniquement des câbles de dimensions
égales ou supérieures à 26AWG.
La caméra thermique peut être contrôlée de
l'extérieur via la ligne sérielle du connecteur CN4
("9.6.10 Menu Caméra thermique", page 39).
SGND
VIDEO OUT
CVBS
GND
A
B
A
B
SGND
RS485-1
RS485-2 SGND
A B SW1
1 2
TH IC11
CN4
Fig. 15
