DE - D
eutsch - B
edienungslanleitung
21

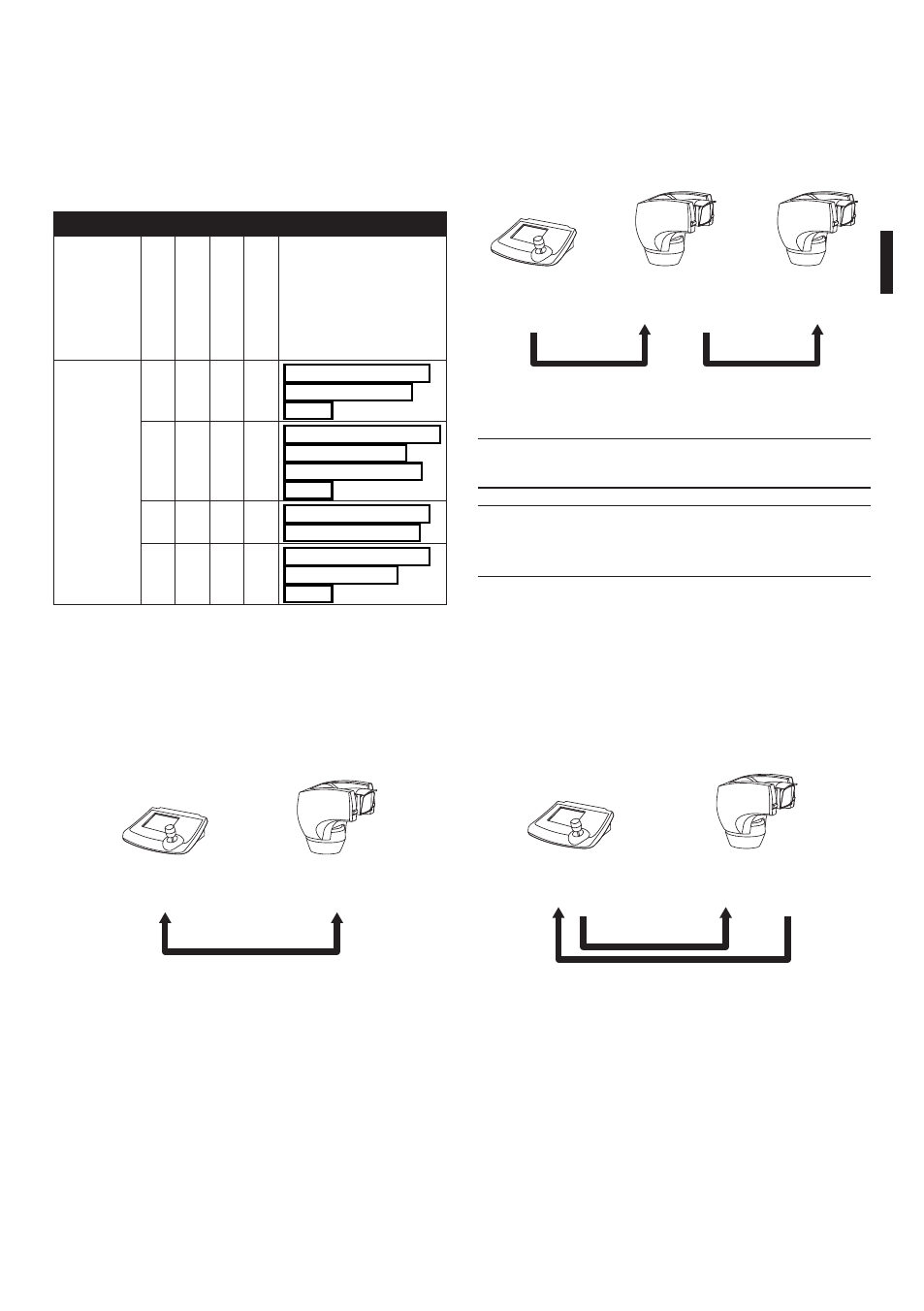

7.1.14.2 Leitung 1 RS485 Empfang, Leitung
2 RS485 Wiederholung
Bei dieser Einstellung können mehrere Einrichtungen
kaskadiert angeschlossen werden. Das Signal wird
von jeder Einheit regeneriert und ist dadurch über
eine erheblich größere Distanz übertragbar.
RS485-1
Max 1200m Max 1200m
RS485-1 RS485-2
Steuer-
Tastatur
Fig. 29
j Dies funktioniert nur mit einseitig
gerichteten Protokollen.
j In dieser Konfiguration lässt sich das
Update der Firmware nicht von fern
vornehmen.
7.1.14.3 Leitung RS422 bidirektional
Diese Einstellung gestattet die Full-Duplex-
Kommunikation nach dem Standard RS422.
La ligne RS485-1 est toujours en réception (RS422-
RX).
La ligne RS485-2 est toujours en transmission (RS422-
TX).
Max 1200m
RS485-1 RS485-2
Steuer-
Tastatur
Fig. 30
7.1.14 Serielle Übertragungsleitungen
(DIP1)
Das Produkt besitzt zwei serielle Übertragungsleitungen
RS485 und eine serielle Leitung RS232, die sich auf
verschiedene Art und Weise durch die Stellung
der Dipschalter 5 und 6 des Wählschalters DIP1
konfigurieren lassen.
SERIELLE ÜBERTRAGUNGSLEITUNGEN (DIP1)
B
eschr
eibung
SW 1-2-3-4 SW 5 SW 6 SW 7-8 K
onfigur
ation
Serielle
Leitungen - ON ON - "7.1.14.1 Leitung RS485
TX/RX bidirektional",
Seite 21
- OFF ON - "7.1.14.2 Leitung 1 RS485
Empfang, Leitung 2
RS485 Wiederholung",
Seite 21
- ON OFF - "7.1.14.3 Leitung RS422
bidirektional", Seite 21
- OFF OFF - "7.1.14.4 Leitung RS485
monodirektional",
Seite 22
Tab. 10
7.1.14.1 Leitung RS485 TX/RX bidirektional
Diese Art von Einstellung gestattet eine beidseitig
gerichtete Half-Duplex-Übertragung auf der Leitung
RS485-1.
Die serielle Leitung RS485-2 ist nicht benutzt.
RS485-1
Max 1200m
TX/RX
Steuer-
Tastatur
Fig. 28
