DE - D
eutsch - B
edienungslanleitung
42
05. Kontrast: Eingestellt wird der Bildkontrastpegel.
06. Helligkeit: Vorgegeben wird der
Bildhelligkeitspegel.
07. Kompensation: Eingestellt wird der
Kompensationsgrad der Bildhelligkeit.

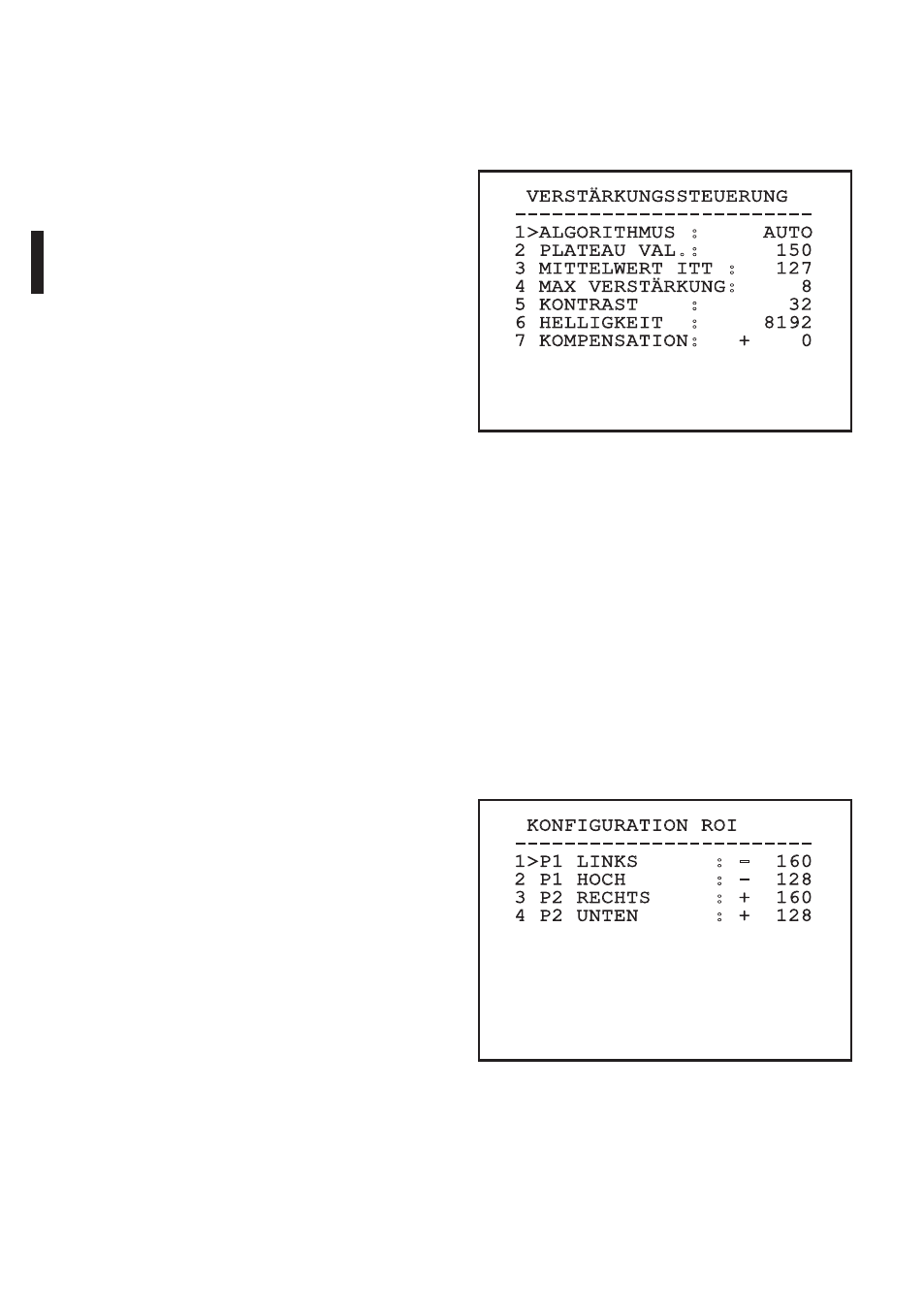

VERSTÄRKUNGSSTEUERUNG
------------------------
1>ALGORITHMUS : AUTO
2 PLATEAU VAL.: 150
3 MITTELWERT ITT : 127
4 MAX VERSTÄRKUNG: 8
5 KONTRAST : 32
6 HELLIGKEIT : 8192
7 KOMPENSATION: + 0
Fig. 88
Das Menü konfiguriert sich dynamisch selbst in
Abhängigkeit von der ausgeführten Wahl. Gezeigt
werden die veränderbaren Parameter.
9.6.10.5 Menü Konfiguration ROI
Nach dem Aufruf des Menüs Konfiguration ROI kann
der Bereich, der von Interesse ist (region of interest
- ROI) geändert werden, der vom Algorithmus AGC
genutzt wird, um die Kontrast- und Helligkeitspegel
für das Bild zu berechnen.
01. P1 Links: Einstellung der linken Grenze ROI.
02. P1 Oben: Einstellung der oberen Grenze ROI.
03. P2 Rechts: Einstellung der rechten Grenze ROI.
04. P2 Unten: Einstellung der unteren Grenze ROI.
KONFIGURATION ROI
------------------------
1>P1 LINKS : - 160
2 P1 HOCH : - 128
3 P2 RECHTS : + 160
4 P2 UNTEN : + 128
Fig. 89
9.6.10.4 Menü Verstärkungssteuerung
Nach dem Aufruf des Menüs Konfiguration
Verstärkungskontrolle kann einer der folgenden
Parameter eingestellt werden:
01. Algorithmus: Hier wird die Art der
automatischen Verstärkungskontrolle (AGC)
für die Bildoptimierung eingestellt. Folgende
Algorithmen stehen zur Wahl:
• Automatik: Der Kontrast und die Helligkeit
des Bildes werden bei einer Änderung der
Umgebungsbedingungen automatisch
eingestellt. Dabei wird das Histogramm der
Graustufen ausgeglichen. Das Bild kann
modifiziert werden, indem man den Wert
der Parameter ITT Mean, Max Gain und
Plateau Value ändert. Dieser Algorithmus
ist standardmäßig eingestellt und wird für
den normalen Betrieb der Wärmebildkamera
empfohlen.
• Once Bright: Der eingestellte
Helligkeitspegel ist der Durchschnitt aus den
Bildhelligkeitswerten, wenn diese Position
gewählt wird. Das Bild kann durch Änderung
des Parameterwertes Kontrast geändert werden.
• Auto Bright: Der eingestellte
Helligkeitspegel ist der Durchschnitt aus den
Bildhelligkeitswerten. Dieser Pegel wird in
Echtzeit aktualisiert. Das Bild kann modifiziert
werden, indem man die Werte der Parameter
Kontrast und Kompensation ändert.
• Manuell: Die Kontrast- und Helligkeitspegel
werden vom Benutzer manuell eingestellt.
• Linear-Histogramm: Der Kontrast und
die Helligkeit des Bildes werden mit einer
linearen Übertragungsfunktion optimiert.
Das Bild kann modifiziert werden, indem man
den Wert der Parameter ITT Mean, Max Gain
ändert.
02. Plateau-Wert: Eingestellt wird der maximale
Wert der Bildpunkte, die in einer Graustufe
enthalten sein können.
03. Durchschnitt ITT: Eingestellt wird der
Durchschnittspunkt der Grauskala.
04. Max Verstärkung: Eingestellt wird die maximale
Verstärkung des AGC.
