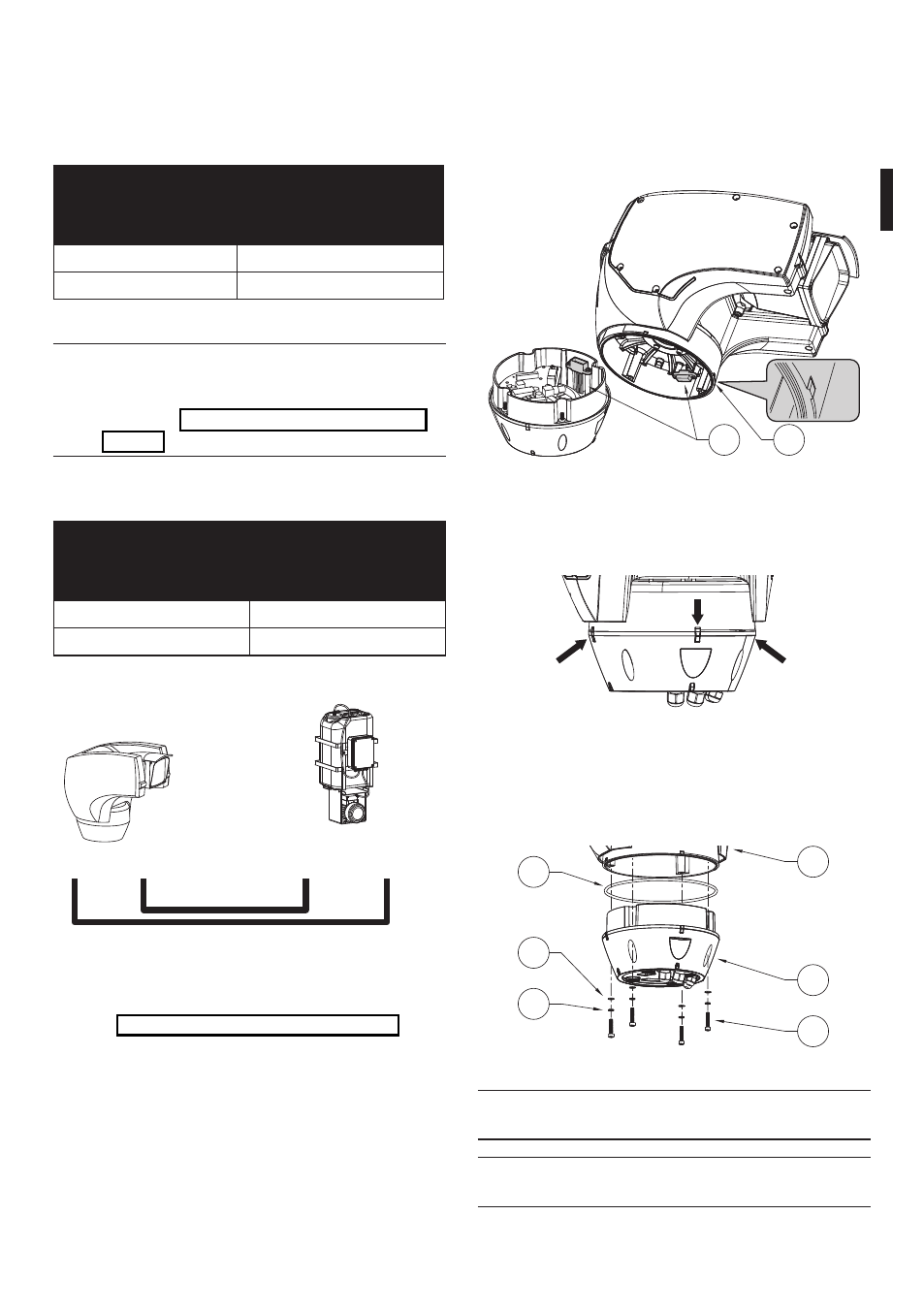

7.1.10 Montage de la partie supérieure
Orienter le connecteur autocentrant (01) de l’unité
supérieure. Orienter la saillie latérale (02) dans le sens
de vision frontale de la caméra. Positionner l’unité
supérieure sur la base selon l’orientation représentée
sur la figure.
01 02
Fig. 23
Les saillies latérales sur la base et sur l’unité
supérieure sont ainsi alignées dans la seule position
possible.
Fig. 24
Fixer l’unité supérieure (01) à la base (02) au moyen
des vis de fixation (03), les rondelles dentées (04) et
les rondelles planes (05). Contrôler la présence et
l’état de la garniture de la base (06).
01
02
03
04
05
06
Fig. 25
h Appliquer sur les trous des vis un produit
de freinage du filet du type Loctite 243®.
h Fixer avec couple
de serrage égal à 4Nm.
7.1.9.3 Branchement du système de
lavage
Pour brancher la pompe du système de lavage
UPTWAS à ULISSE COMPACT THERMAL, se référer à la
méthode de connexion suivante:
UPTWAS
(CONNECTEUR CN4)
CARTE ALARMES
ULISSE COMPACT
THERMAL
(CONNECTEUR CN1)
CMD R2A
GND R2B
Tab. 07
j Le Relais 2 est utilisé dans ce cas
exclusivement pour la validation de la
commande Pompe Lave-glace sur la carte
UPTWAS ("9.6.7 Menu Système de lavage",
page 38).
En outre, si on utilise le jerrycan équipé d’un flotteur,
il faut aussi effectuer le câblage suivant:
UPTWAS
(CONNECTEUR CN4)
CARTE ALARMES
ULISSE COMPACT
THERMAL
(CONNECTEUR CN2)
ALM W
ALM/G G
Tab. 08
Max 200m
W G
ALM/G
(GND)
ALM
(10-13Vdc)
Fig. 22
Pour plus de détails sur le système de lavage, se
référer à "9.6.7 Menu Système de lavage", page 38, page
39.
