IT - I
taliano - M
anuale di istruzioni
13

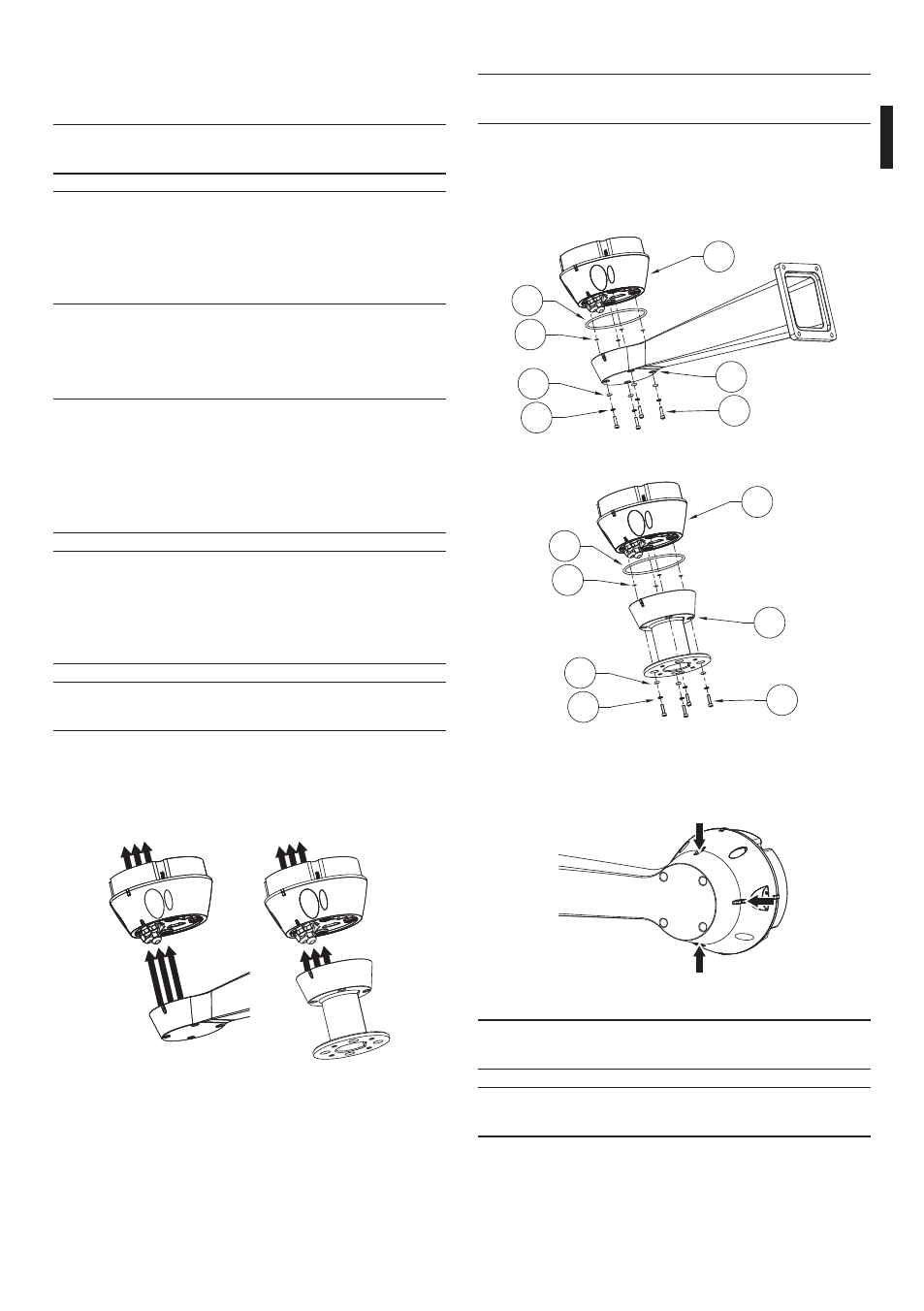

7.1.2 Fissaggio della base al supporto
h Utilizzare le viti e le rondelle fornite con la
base.
Dopo aver posizionato la guarnizione (01), fissare la
base (02) sul supporto (03) utilizzando le viti (04), le
rondelle dentellate (05) e rondelle piane (06). Inserire
gli OR antiperdita viti (07).
01
06
07
05
02
03
04
Fig. 07
03
01
07
02
06
05
04
Fig. 08
Allineare le 3 tacche sulla base con quelle presenti sui
supporti come nella figura seguente.
Fig. 09
h Applicare nei fori delle viti del frenafiletti
tipo Loctite 243®.
h Fissare con coppia di serraggio
pari a 4Nm.
7 Assemblaggio e
installazione
h Assemblaggio e installazione vanno
eseguiti solo da personale specializzato.
h Questo è un apparecchio di Classe A. In un
ambiente residenziale questo apparecchio
può provocare radiodisturbi. In questo
caso può essere richiesto all'utilizzatore di
prendere misure adeguate.
7.1 Installazione
7.1.1 Collegamento dei cavi alla base
h Non effettuare alterazioni o collegamenti
non previsti in questo manuale. Il mancato
rispetto delle indicazioni fornite nel
manuale in merito ai collegamenti può
portare a gravi pericoli per la sicurezza del
personale e dell’impianto.
h Non modificare i cablaggi già presenti nel
prodotto. Il mancato rispetto di questa
indicazione può portare a gravi pericoli per
la sicurezza del personale e dell’impianto,
oltre a far decadere la garanzia.
j Mantenere uno schema di collegamento per
successive consultazioni.
Introdurre i cavi all’interno dei pressacavi e tenendo
la base a circa 20cm dal supporto serrare i pressacavi
con coppia pari a 5Nm. I pressacavi sono adatti a cavi
con diametro compreso tra 5 e 10mm.
Fig. 06
