18
7.1.9.2 Branchement des Relais
Les relais sont situés dans les connecteurs R1A et R1B
(Relais 1), et R2A et R2B (Relais 2). Les relais n’ont pas
de polarité, il est donc indifférent d’utiliser la borne A
ou B du même relais, pour des tensions alternatives
ou continues.
BORNE DESCRIPTION
R1A Relais 1 borne A
R1B Relais 1 borne B
R2A Relais 2 borne A
R2B Relais 2 borne B
Tab. 06
h Les relais sont utilisables seulement pour
de basses tensions de travail (jusqu’à 30Vac
ou 60Vdc) et avec un courant maximum
de 2A. Utiliser des câbles d’une section
adéquate à la charge à contrôler. La borne
peut abriter des câbles d’une section
comprise entre 0.5 et 1.5mm
2 (AWG 30-16).
Pour plus de détails sur la configuration et sur
l’utilisation des relais, se référer à "9.6.6.1 Menu
Alarmes", page 37, page 38.
BORNE DESCRIPTION
W Alarme flotteur Washer *
G Masse de l'alarme W ou masse des
alarmes A1-A5
A1 Alarme 1 (contact sec)
G Masse des alarmes A1-A2-A3-A4 A5
A2 Alarme 2 (contact sec)
A3 Alarme 3 (contact sec)
A4 Alarme 4 (contact sec)
A5 Alarme 5 (contact sec) **
Tab. 05 * Entrée d’alarme prévue exclusivement pour UPTWAS,
contrôle du niveau de liquide dans le jerrycan du
système de lavage.
Toutes les alarmes ont une portée d’environ 200
mètres, réalisable avec un câble non blindé d’une
section minimale de 0.25 mm2 (AWG 24).

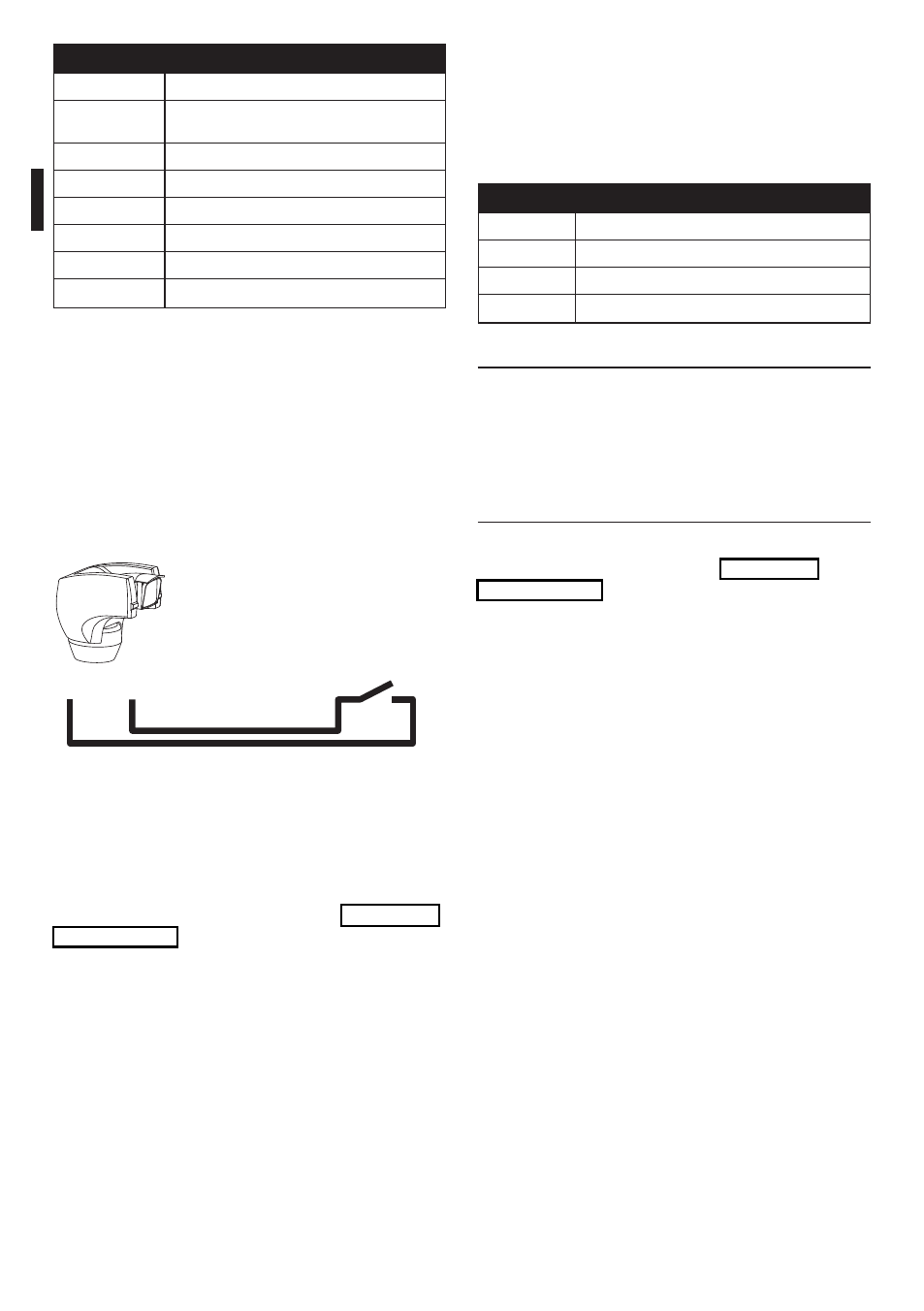

7.1.9.1 Branchement d’alarme avec contact
sec
En cas d’alarme avec contact sec (alarmes A1, A2, A3,
A4, A5), exécuter le branchement suivant:
Max 200m
A1 G
Contact
sec
Fig. 21
L’interrupteur d’alarme peut être de type NO
(normalement ouvert) ou encore NC (normalement
clos).
Pour de plus amples détails sur la configuration et
sur l’utilisation des alarmes, se référer à "9.6.6.1 Menu
Alarmes", page 37.
