FR - F
rançais - M
anuel d'instruc
tions
13

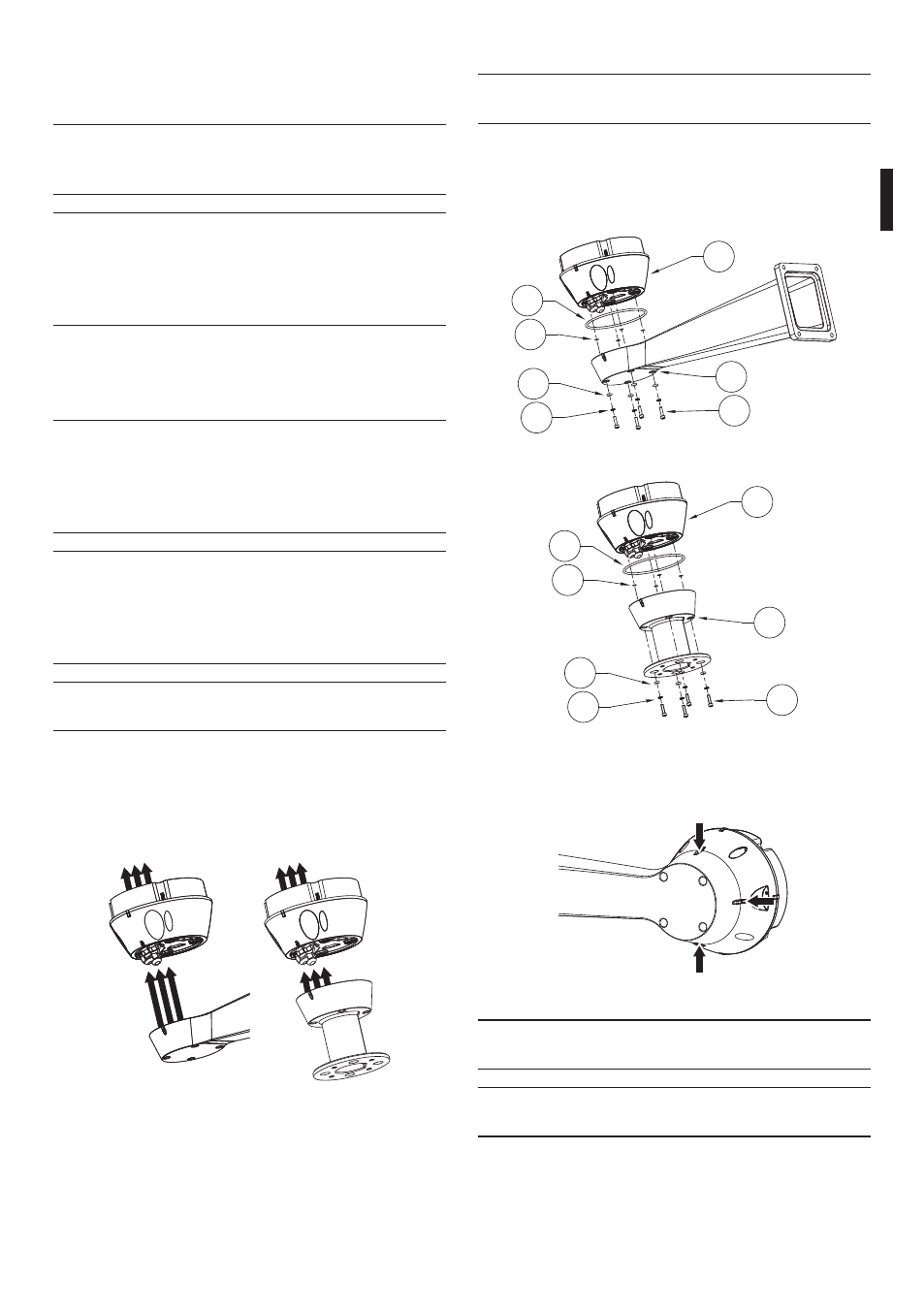

7.1.2 Fixage de la base au support
h Utiliser les vis et les rondelles fournies avec
la base.
Après avoir installé la garniture (01), fixer la base
(02) sur son support (03) au moyen des vis (04), des
rondelles dentées (05) et des rondelles pleines (06).
Insérer les joints toriques anti-fuite des vis (07).
01
06
07
05
02
03
04
Fig. 07
03
01
07
02
06
05
04
Fig. 08
Aligner les 3 encoches de la base avec celles des
supports comme sur la figure suivante.
Fig. 09
h Appliquer sur les trous des vis un produit
de freinage du filet du type Loctite 243®.
h Utiliser un couple
de serrage de 4Nm.
7 Assemblage et
installation
h L’assemblage et l’installation doivent
exclusivement être effectués par un
personnel spécialisé.
h Cet appareil appartient à la classe A.
Pourtant dans un milieu résidentiel il peut
être la cause de radioperturbations. Dans ce
cas il est préferable de prendre des mésures
appropritées.
7.1 Installation
7.1.1 Connexion des câbles à la base
h N'effectuer des modifications ou
connexions non prévues dans ce manuel:
l’utilisation d’appareils inadéquats peut
comporter des risques sérieux pour les
appareils et la sécurité du personnel.
h Ne pas modifier les câblages du produit.
La non observation de cette indication
peut entraîner des risques graves pour la
sécurité du personnel de l'installation et
annuler la garantie.
j Conserver un schéma de connexion pour
toute consultation nécessaire.
Passer et serrer les câbles dans les presse-câbles en
maintenant la base à environ 20cm du support avec
un couple de 5Nm. Les presse-câbles sont prévus
pour des câbles avec un diamètre compris entre 5 et
10mm.
Fig. 06
