IT - I
taliano - M
anuale di istruzioni
15

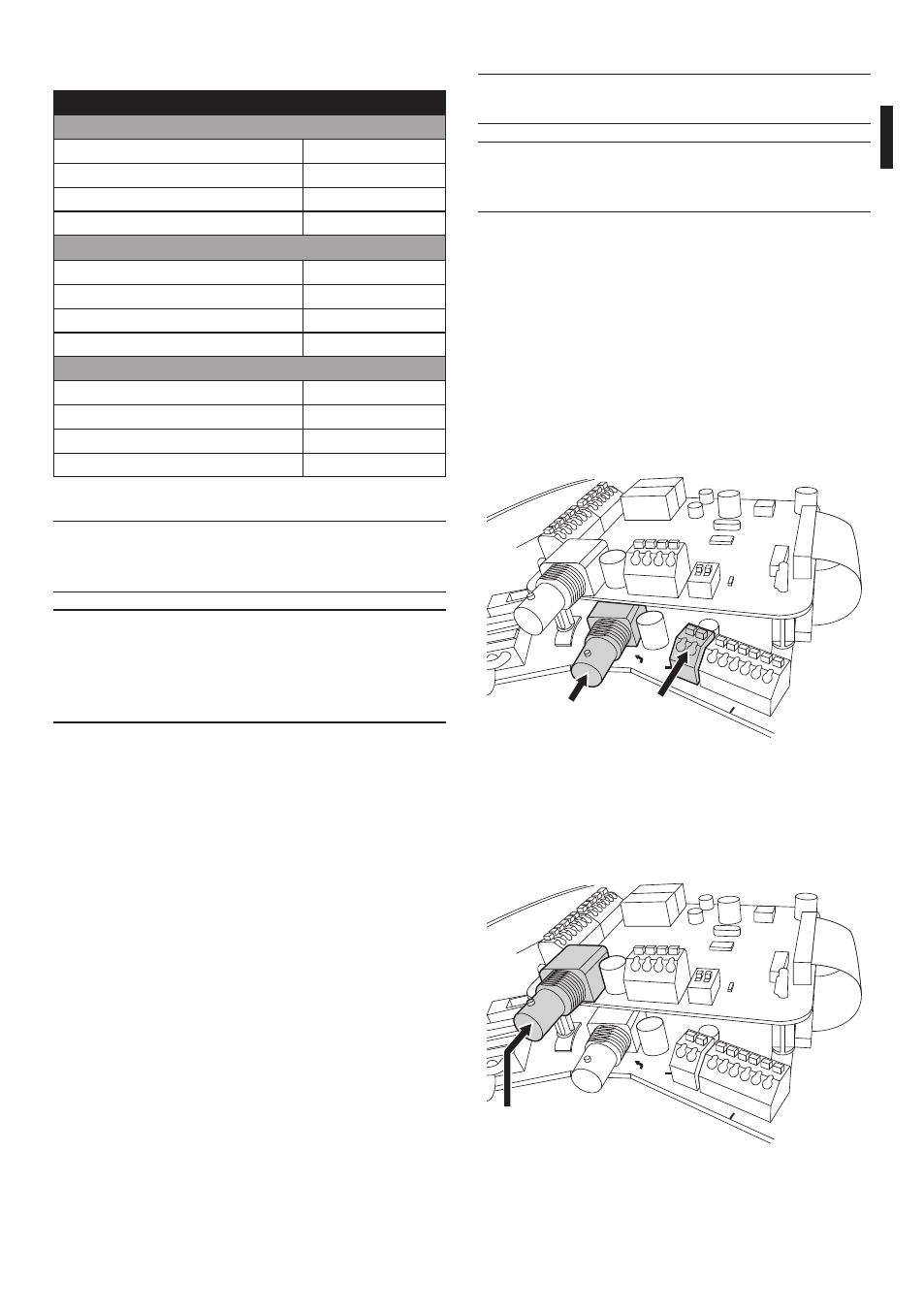

7.1.4 Collegamento dei cavi video
h L'impianto è di tipo CDS (Cable Distribution
System), non collegare a circuiti SELV.
h Per ridurre il rischio di incendio usare
solamente cavi aventi dimensioni maggiori
o uguali a 26AWG.
7.1.4.1 Collegamento del video principale
Il segnale video è presente sui connettori J5 e J7 della
scheda. Utilizzare sempre un solo connettore.
Connettore J5: Collegare rispettivamente lo schermo
e il cavo centrale ai morsetti GND e CVBS.
Connettore J7: Collegare il cavo coassiale al
connettore BNC (non fornito) e poi connetterlo al
connettore J7.
I morsetti accettano cavi di sezione compresa tra
1.5mm
2 (AWG16) e 0,5mm 2 (AWG30).
SGND
VIDEO OUT
CVBS
GND
A
B
A
B
SGND
RS485-1
RS485-2 SGND
A B SW1
1 2
TH IC11
J7
J5
Fig. 13
7.1.4.2 Collegamento del video secondario
Connettore CN3: Collegare il cavo coassiale al
connettore BNC (non fornito) e poi connetterlo al
connettore CN3.
SGND
VIDEO OUT
CVBS
GND
A
B
A
B
SGND RS485-1
RS485-2
SGND
A B SW1
1 2
TH
IC11
CN3
Fig. 14
Collegare i cavi di alimentazione al morsetto J2 come
descritto nella tabella sottostante:
COLLEGAMENTO LINEA ALIMENTAZIONE
Alimentazione 24Vac
Colore
Morsetti
Definito dall'installatore (N) Neutro
Definito dall'installatore (L) Fase
Giallo/Verde Terra
Alimentazione 230Vac
Colore
Morsetti
Blu (N) Neutro
Marrone (L) Fase
Giallo/Verde Terra
Alimentazione 120Vac
Colore
Morsetti
Blu (N) Neutro
Marrone (L) Fase
Giallo/Verde Terra
Tab. 01
h Solo per i prodotti marcati UL destinati
al mercato Nordamericano, utilizzare un
trasformatore UL listed, in classe 2.
h Per la connessione della linea di
alimentazione utilizzare l’apposita
junction-box UPTJBUL. Fare riferimento
al manuale d’uso ed installazione del
prodotto per ulteriori informazioni.
