7.1.2 Befestigung der Basis an der
Halterung
h Verwenden Sie die mit der Basis gelieferten
Schrauben und Unterlegscheiben.

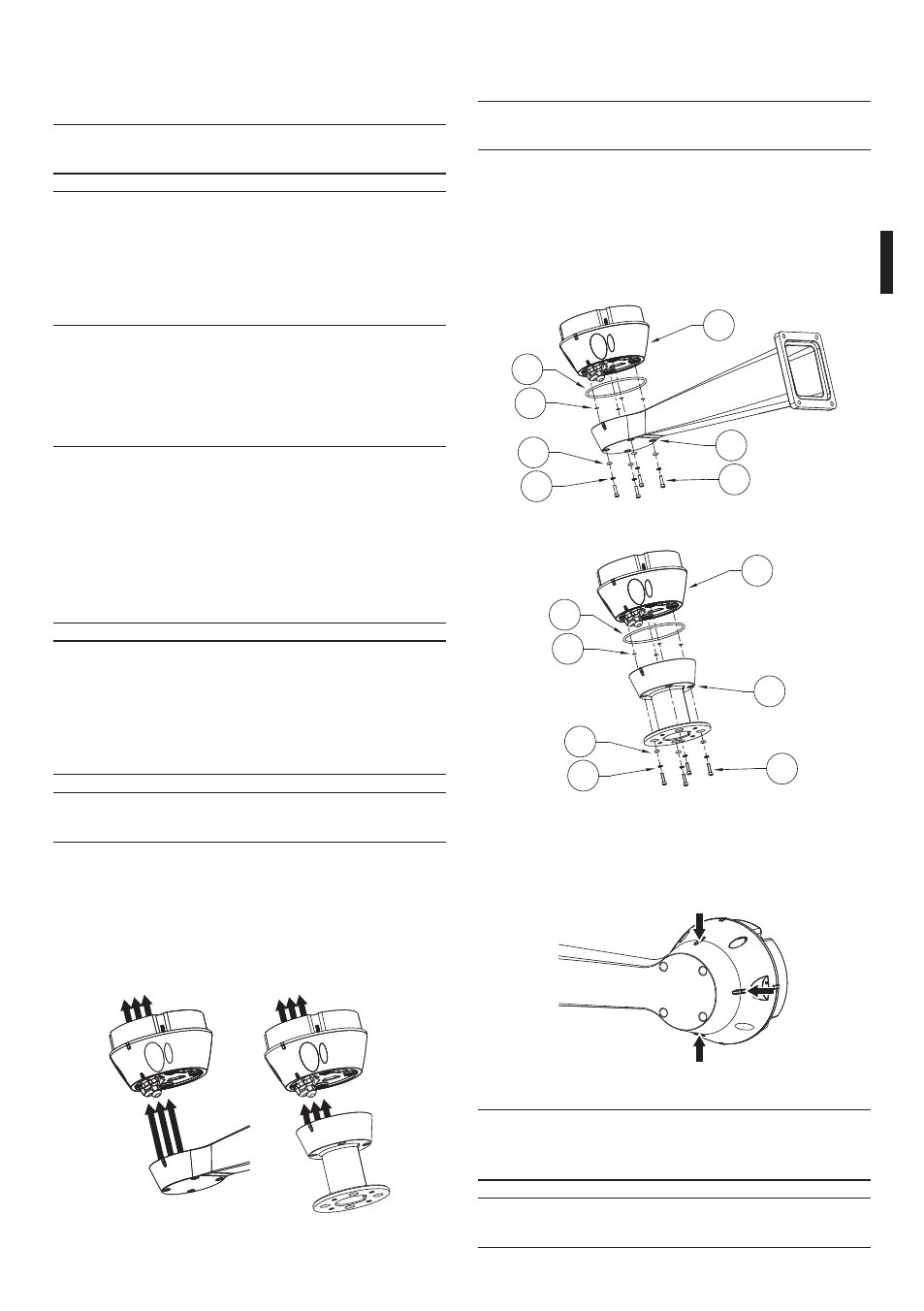

Nach der Positionierung der Dichtung (01) muss
die Basis (02) auf der Halterung (03) befestigt
werden. Verwenden Sie dazu die Schrauben (04), die
Zahnscheiben (05) und die flachen Unterlegscheiben
(06). Die O-Ringe gegen Schraubenverlust (07)
einfügen.
01
06
07
05
02
03
04
Fig. 07
03
01
07
02
06
05
04
Fig. 08
Die 3 Markierungen auf der Basis an den
Markierungen auf den Halterungen ausrichten, wie in
der folgenden Abbildung dargestellt.
Fig. 09
h Auf das Loch der Schrauben ein
Gewindesicherungsmittel des Typs Loctite
243® auftragen.
h Zur Fixierung ein Anzugsdrehmoment von
4Nm verwenden.
7 Zusammenbau und
Installation
h Zusammenbau und Installation sind
Fachleuten vorbehalten.
h Dies ist eine Einrichtung der Klasse A.
Diese Einrichtung kann im Wohnbereich
Funkstörungen verursachen;in diesem
Fall kann vom Betreiber verlangt werden,
angemessene Maßnahmen durchzuführen
und dafür aufzukommen.
7.1 Installation
7.1.1 Anschließen der Kabel an die
Basis
h Unter keinen Umständen dürfen
Änderungen oder Anschlüsse
vorgenommen werden, die in diesem
Handbuch nicht vorgesehen sind. Die
Missachtung der Angaben, die das
Handbuch zu den Anschlüssen macht,
kann die Sicherheit von Personen und die
Sicherheit der Anlage stark gefährden.
h Die Vorverkabelungen des Produktes
dürfen nicht verändert werden. Die
Missachtung dieses Verbotes kann die
Sicherheit des Personals und der Anlage
stark gefährden. Außerdem führt sie zum
Verlust der Gewährleistungsrechte.
j Bewahren Sie ein Anschlussbild für die
zukünftige Einsichtnahme auf.
Die Kabel in die Kabelhalter einführen und die
Kabelhalter mit einem Anzugsmoment von 5Nm
befestigen, während die Basis etwa 20cm von der
Halterung entfernt gehalten wird. Die Kabelhalter
eignen sich für Kabeldurchmesser zwischen 5 und
10mm.
Fig. 06
