FR - F

rançais - M

anuel d'instruc

tions

41

9.6.10.3 Menu Configuration vidéo

Une fois entré dans le menu Configuration vidéo,
il est possible de configurer l’un des paramètres
suivants:
01. Polarité Lut: Configure le type de coloration de

l’image cadrée par la caméra thermique.

02. Avertissemet FFC: Configure la durée de

l’affichage sur l’écran d’un carré coloré en haut
à droite avant d’effectuer une FFC. L’intervalle
de temps est exprimé en photogrammes
(33ms pour le NTSC, 40ms pour le PAL). Une
valeur inférieure à 15 photogrammes désactive
automatiquement cette signalisation.

03. Zoom numérique: Configure le type de zoom

à appliquer au signal vidéo (OFF, Auto, 2x, 4x).
En cas d’utilisation du mode Auto le zoom de la
caméra thermique s’adapte automatiquement à
celui du module SONY.

04. Dynamic DDE: Configure la valeur du filtre DDE

permettant d’améliorer la netteté des contours.
Les valeurs types à utiliser varient entre 17 et 25.
La valeur 17 désactive le filtre.

05. Signal Test: Valide le test pattern pour vérifier le

système électronique de la caméra.

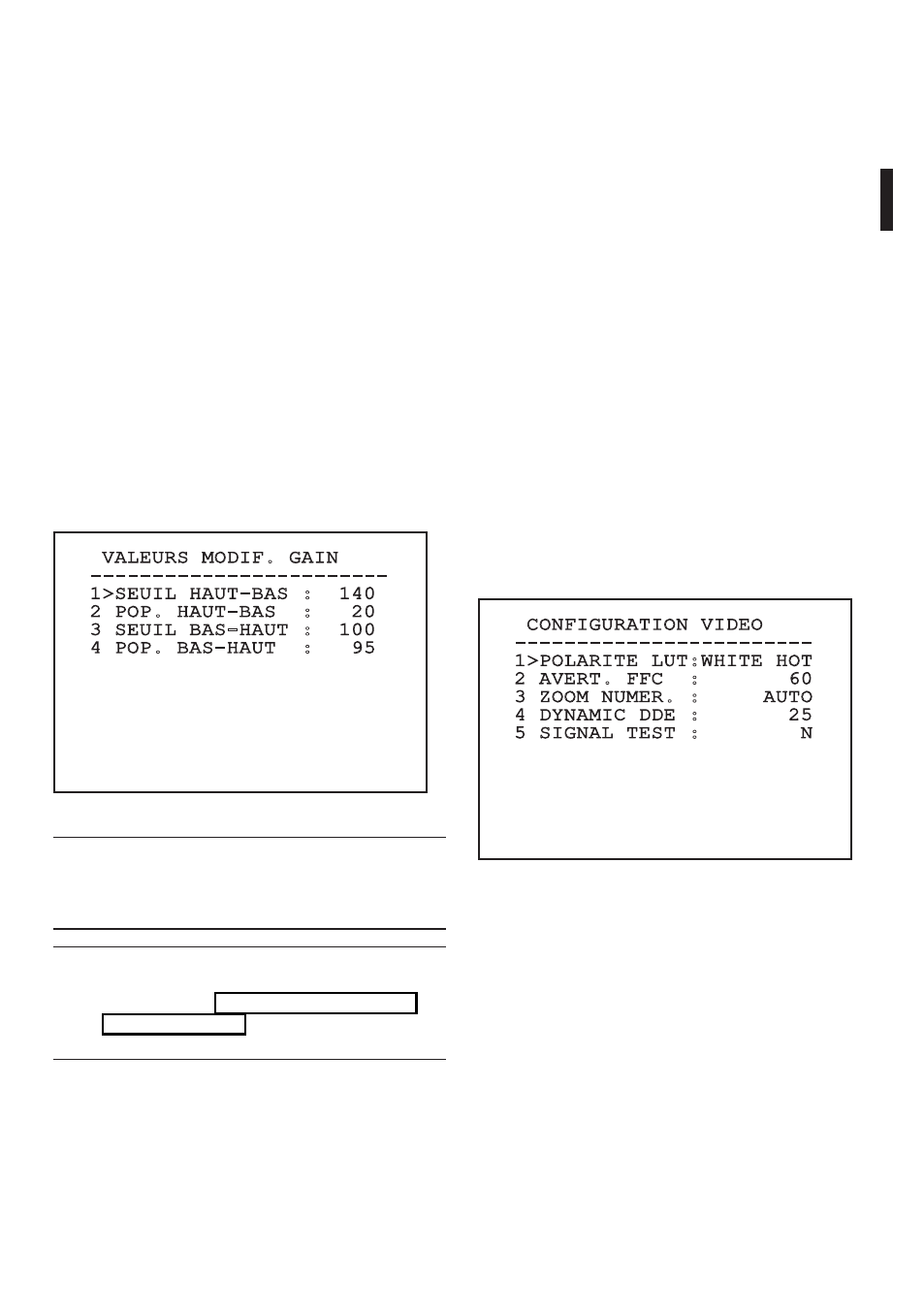

CONFIGURATION VIDEO

------------------------

1>POLARITE LUT:WHITE HOT

2 AVERT. FFC : 60

3 ZOOM NUMER. : AUTO

4 DYNAMIC DDE : 25

5 SIGNAL TEST : N

Fig. 87

9.6.10.2 Menu Correction Flat Field (Valeurs
Modification Gain)

Une fois entré dans le menu Valeurs modification
gain, il est possible de configurer l’un des paramètres
suivants:
01. Seuil Haut-Bas: Configure le seuil de

température utilisé par le paramètre Population
Haut-Bas
pour forcer la commutation en mode
Faible Gain. La valeur est exprimée en degré
Celsius.

02. Population Haut-Bas: Configure le taux

minimum de pixels au-delà duquel la
commutation s'effectue en mode Faible Gain.

03. Seuil Bas-Haut: Configure le seuil de

température utilisé par le paramètre Population
Bas-Haut
pour forcer la commutation en mode
Gain Élevé. La valeur est exprimée en degré
Celsius.

04. Population Bas-Haut: Configure le taux

minimum de pixels au-delà duquel la
commutation s'effectue en mode Gain Élevé.

VALEURS MODIF. GAIN

------------------------

1>SEUIL HAUT-BAS : 140

2 POP. HAUT-BAS : 20

3 SEUIL BAS-HAUT : 100

4 POP. BAS-HAUT : 95

Fig. 86

h

Il est conseillé de ne pas modifier les valeurs
par défaut car ces dernières sont pensées
pour offrir une haute qualité des images en
toutes conditions de fonctionnement.

h

Les programmations du menu Valeurs
Changement Gain ont effet seulement si
le mode Gain ("9.6.10.1 Menu Correction
Flat Field", page 40
) a été programmé sur
Auto.
