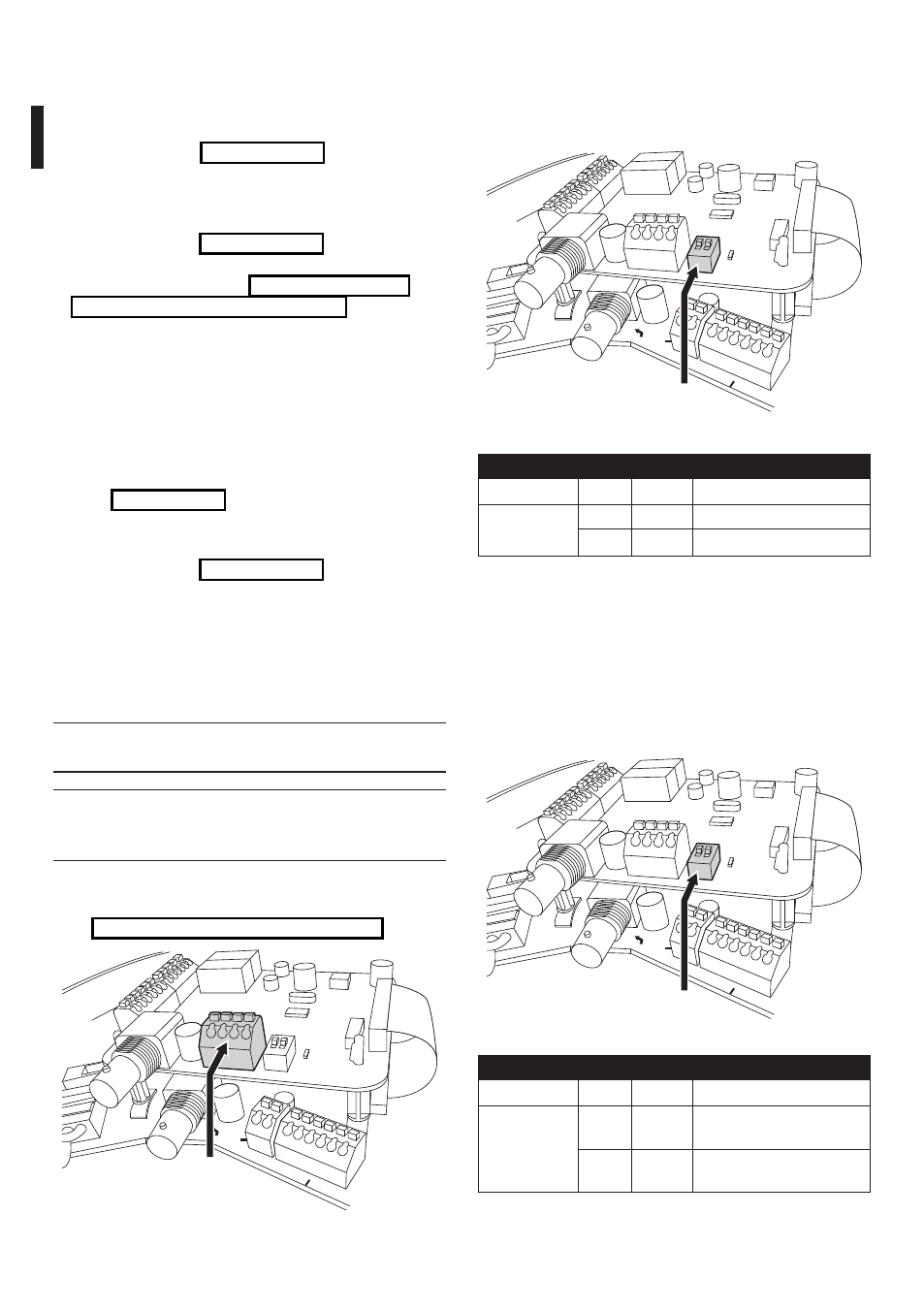

7.1.6 Impostazione formato video DS1
(solo versioni con telecamera termica)
Il dip-switch 1 seleziona il tipo di formato video in
uscita.
SGND
VIDEO OUT
CVBS
GND
A
B
A
B
SGND
RS485-1
RS485-2 SGND
A B SW1
1 2
TH IC11
DS1
Fig. 16
CONFIGURAZIONE VIDEO E TELEMETRIA (DS1)
Descrizione SW 1 SW 2 Configurazione
Formato
video ON - Formato video PAL
OFF - Formato video NTSC
Tab. 02
Nelle versioni con doppia telecamera la posizione del
dip-switch è ininfluente.
7.1.7 Terminazione della linea seriale
RS485-3 (DS1)
Il dip-switch 2 abilita la terminazione (120 Ohm) della
linea seriale.
SGND
VIDEO OUT
CVBS
GND
A
B
A
B
SGND
RS485-1
RS485-2 SGND
A B SW1
1 2
TH IC11
DS1
Fig. 17
CONFIGURAZIONE VIDEO E TELEMETRIA (DS1)
Descrizione SW 1 SW 2 Configurazione
Terminazione
linea seriale - ON Terminazione RS485-3
abilitata
- OFF Terminazione RS485-3
disabilitata
Tab. 03
7.1.4.3 Uscita dei segnali video (versione
con doppia telecamera)
Descrizione delle uscite video:
• Video Principale: L'uscita video principale
(connettori J5-J7, Fig. 13, pagina 15) è usata
per la trasmissione del segnale video del modulo
integrato.
• Video Secondario: La seconda uscita video
(connettore CN3, Fig. 14, pagina 15) permette di
selezionare il segnale video della camera termica
o del modulo integrato ("10.11 Commutazione
dell'uscita video secondaria", pagina 45). Il segnale
video visualizzato di default è quello proveniente
dalla telecamera termica.
7.1.4.4 Uscita del segnale video (versioni
con la sola telecamera termica)
Descrizione delle uscite video:
• Video Principale: In tutti i modelli con la sola
telecamera termica l'uscita video principale (connettori
J5-J7, Fig. 13, pagina 15) è usata per la trasmissione
del segnale video della telecamera termica.
• Video Secondario: Il segnale video secondario
(connettore CN3, Fig. 14, pagina 15) non è
utilizzato.
7.1.5 Collegamento della linea di
controllo diretto della telecamera
termica RS485-3 (solo versioni con
doppia telecamera)
h L'installazione è di tipo TNV-1, non
collegare a circuiti SELV.
h Per ridurre il rischio di incendio usare
solamente cavi aventi dimensioni maggiori
o uguali a 26AWG.
La telecamera termica può essere controllata
dall'esterno tramite la linea seriale del connettore
CN4 ("9.6.10 Menù Camera Termica", pagina 39).
SGND
VIDEO OUT
CVBS
GND
A
B
A
B
SGND RS485-1
RS485-2 SGND
A B SW1
1 2
TH
IC11
CN4
Fig. 15
