FR - F
rançais - M
anuel d'instruc
tions
14

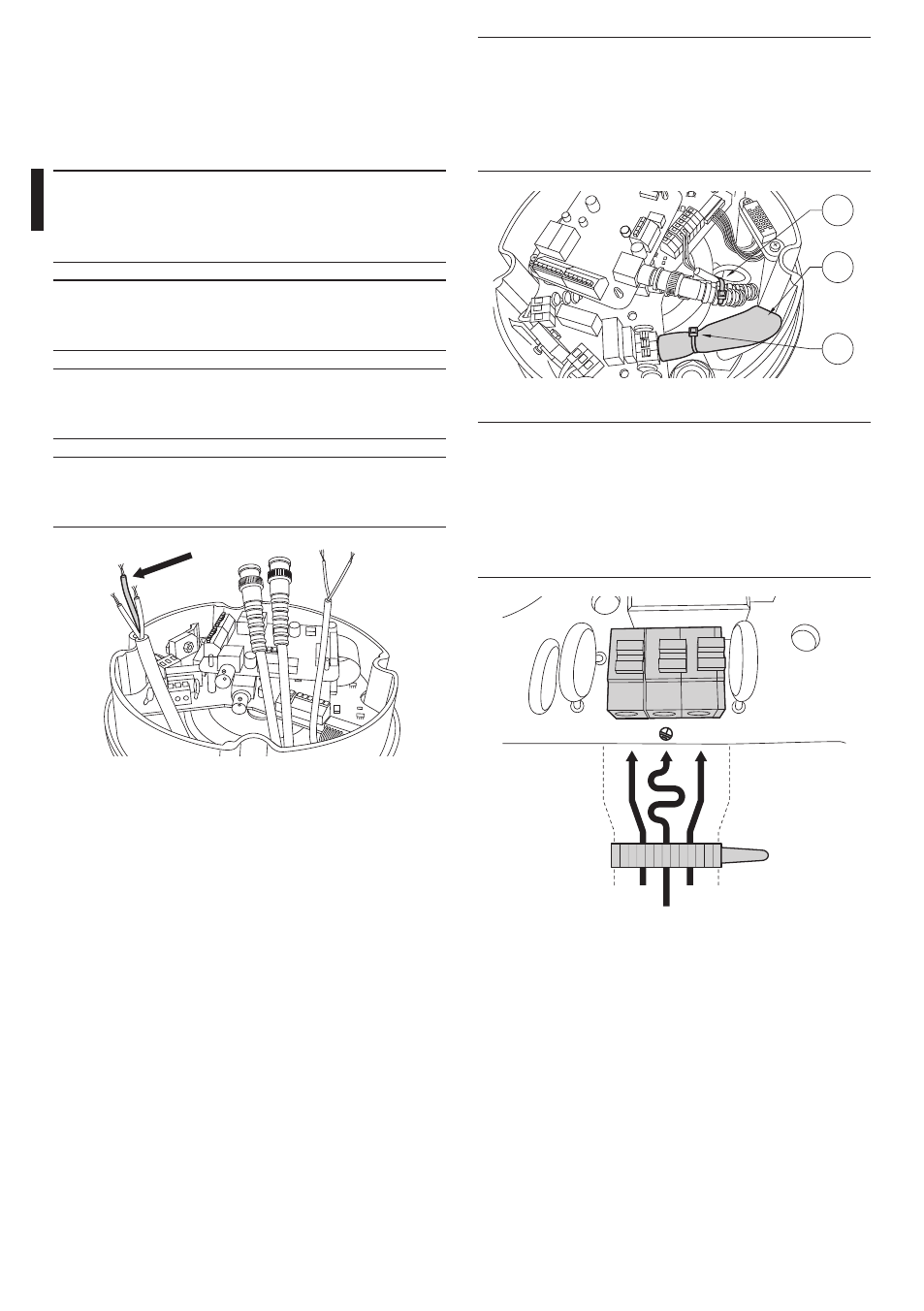

h Le câble d'alimentation doit en outre être
couvert de la gaine en silicone (01) fournie
et fixée au moyen du collier prévu (02).
Tous les câbles de signalisation doivent
également être regroupés avec un collier
(03).
01
02
03
Fig. 11
h Le bâtiment doit comprendre un circuit de
protection (magnétothermique) bipolaire
de 20A max. avec interrupteur bipolaire
automatique assurant également la
protection du courant de panne vers la terre
(magnétothermique + différentiel) avec
distance min. de 3mm entre les contacts.
J2
L N a
Terre
Ligne Neutrale
Fig. 12
7.1.3 Connexion de la ligne
d'alimentation
Le dispositif est disponible en versions avec
différentes tensions d'alimentation dont la valeur
figure sur l'étiquette d'identification du produit.
g Lors de l'installation, contrôler que
les caractéristiques d'alimentation de
l'installation correspondent à celles
requises par le dispositif.
h Contrôler que les sources d'alimentation et
les câbles de branchement sont en mesure
de supporter la consommation du système.
h Procéder exclusivement aux connexions de
la base avec l'alimentation sectionnée et le
dispositif de sectionnement ouvert.
h Le câble de terre doit être plus long des
deux autres d'environ 10mm pour éviter
tout détachement accidentel.
Fig. 10
