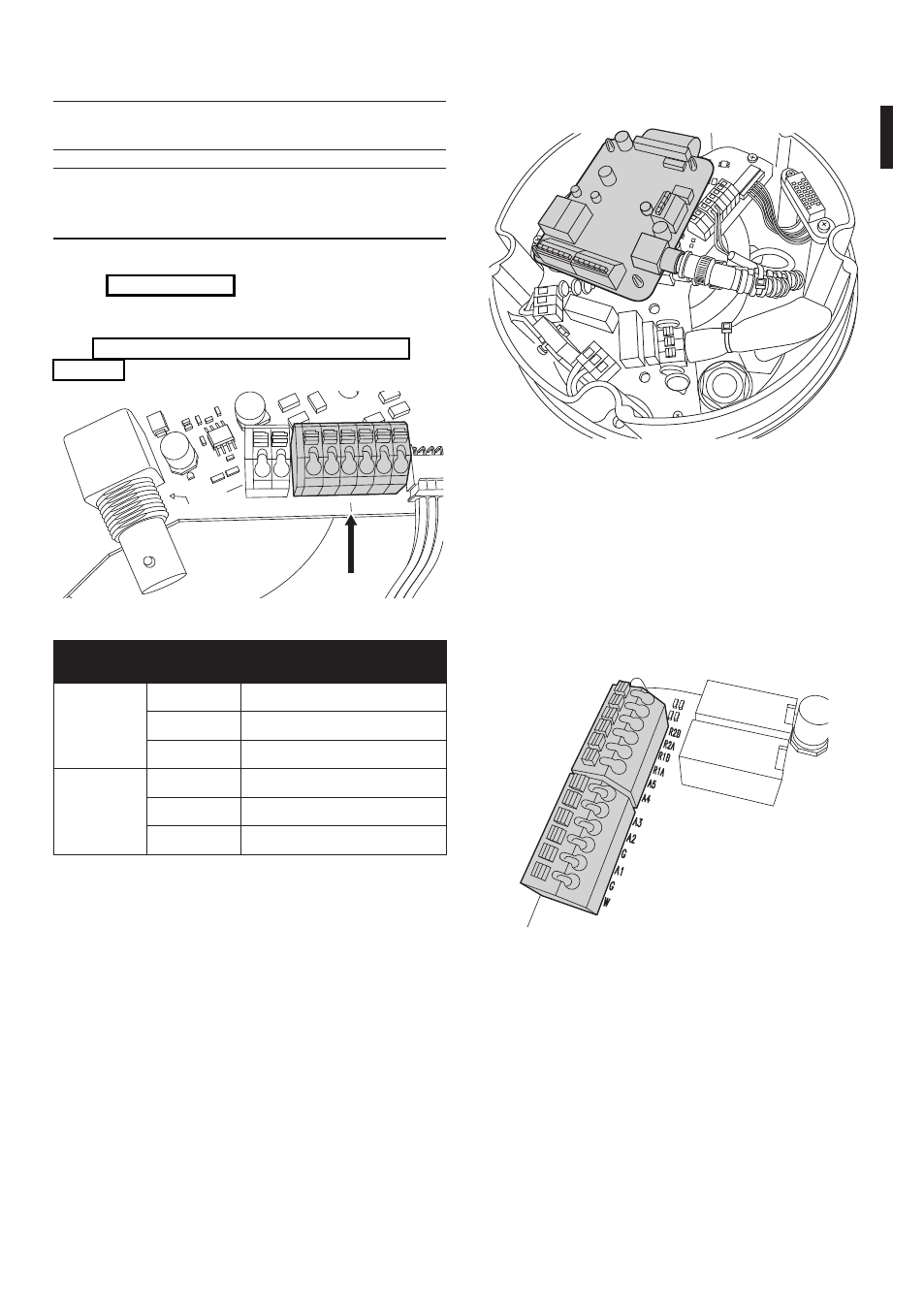

7.1.9 Collegamento degli allarmi
La Scheda Allarmi è situata nella base dell'unità, come
visibile nell’immagine seguente.
Fig. 19
Essa presenta sei contatti di allarme e due relè in
uscita con contatto pulito. Le tipologie di allarmi
riconosciuti sono due:
• Allarme a contatto pulito
(5 ingressi allarmi disponibili);
• Allarme in tensione (1 ingresso allarme disponibile,
solo per controllo livello galleggiante su tanica
UPTWAS).
Fig. 20
7.1.8 Collegamento delle linee di
telemetria
h L'installazione è di tipo TNV-1, non
collegare a circuiti SELV.
h Per ridurre il rischio di incendio usare
solamente cavi aventi dimensioni maggiori
o uguali a 26AWG.
Il prodotto prevede 2 linee seriali di comunicazione
RS485 (Tab. 04, pagina 17) che possono essere
configurate in vari modi secondo la posizione dei dip-
switch 5 e 6 del selettore Seriali (DIP1) della scheda
CPU ("7.1.14 Linee di comunicazione seriali (DIP1)",
pagina 21).
VIDEO OUT
CVBS GND
RS485-1
SGND A B
RS485-2
SGND A B
J7
J5
Fig. 18
LINEA
SERIALE
MORSETTO DESCRIZIONE
RS485-1 A (+) Linea RS485 (1)
B (-) Linea RS485 (1)
SGND Riferimento linea RS485-1
RS485-2 A (+) Linea RS485 (2)
B (-) Linea RS485 (2)
SGND Riferimento linea RS485-2
Tab. 04
